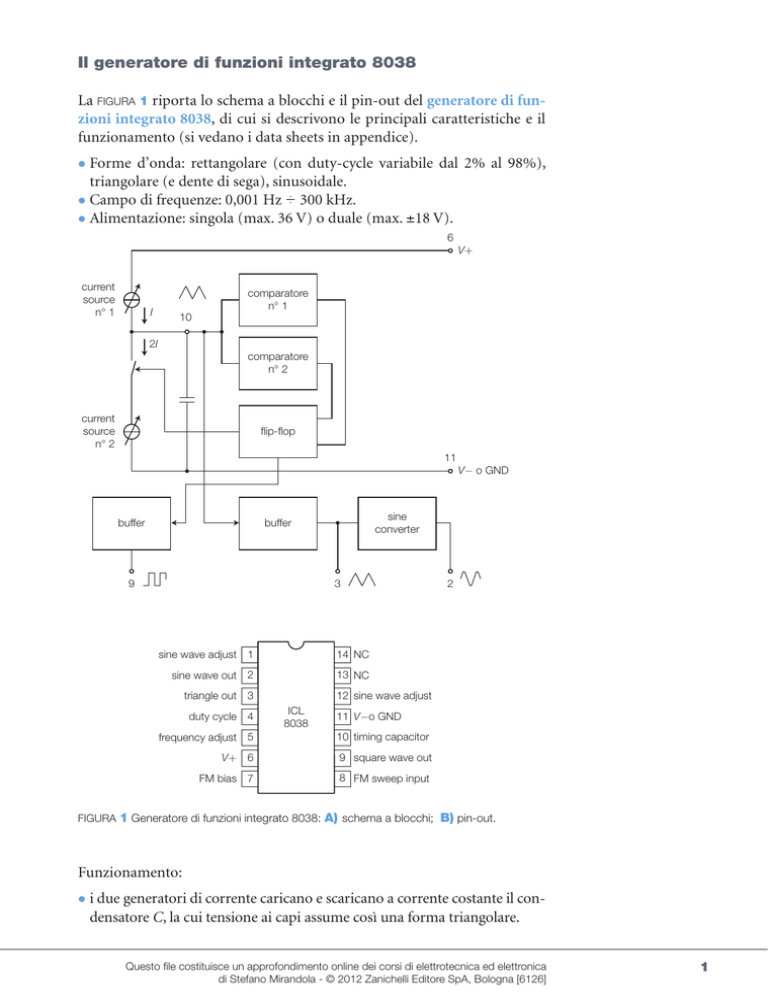

Il generatore di funzioni integrato 8038
La FIGURA 1 riporta lo schema a blocchi e il pin-out del generatore di funzioni integrato 8038, di cui si descrivono le principali caratteristiche e il
funzionamento (si vedano i data sheets in appendice).
•Forme d’onda: rettangolare (con duty-cycle variabile dal 2% al 98%),
triangolare (e dente di sega), sinusoidale.
•Campo di frequenze: 0,001 Hz ÷ 300 kHz.
•Alimentazione: singola (max. 36 V) o duale (max. ±18 V).
6
V+
current
source
n° 1
I
10
comparatore
n° 1
2I
comparatore
n° 2
current
source
n° 2
flip-flop
11
V− o GND
buffer
sine
converter
buffer
9
3
sine wave adjust 1
14 NC
sine wave out 2
13 NC
triangle out 3
duty cycle 4
2
12 sine wave adjust
ICL
8038
11 V−o GND
frequency adjust 5
10 timing capacitor
V+ 6
9 square wave out
FM bias 7
8 FM sweep input
FIGURA 1 Generatore di funzioni integrato 8038: A) schema a blocchi; B) pin-out.
Funzionamento:
•i due generatori di corrente caricano e scaricano a corrente costante il condensatore C, la cui tensione ai capi assume così una forma triangolare.
Questo file costituisce un approfondimento online dei corsi di elettrotecnica ed elettronica
di Stefano Mirandola - © 2012 Zanichelli Editore SpA, Bologna [6126]
1
•Quando la tensione sul condensatore raggiunge la soglia di un comparatore, si ha la commutazione del flip-flop che, agendo sul deviatore (elettronico), provoca l’inversione della carica della capacità.
•L’uscita del flip-flop ha forma d’onda quadra, mentre il sine converter
trasforma l’onda triangolare in sinusoide.
•La frequenza di oscillazione e il duty-cycle dipendono dal condensatore
C e dai resistori esterni; con riferimento alla connessione di FIGURA 2 la
frequenza è data da f = 0,15 / RC .
•L’ampiezza picco-picco dei segnali d’uscita vale: onda quadra ≈ VS, onda
triangolare VS / 3, onda sinusoidale 0,22 ⋅VS, dove VS rappresenta la tensione totale d’alimentazione.
Nei data-sheets sono illustrate ulteriori applicazioni dell’integrato. Si tenga
presente che l’uscita ad onda quadra è di tipo open-collector e richiede un
resistore di pull-up (R2).
VCC
R
4
R2
5
6
9
7
8038
3
8
10
11
12
1
R2
C
82 kΩ
−VCC o GND
FIGURA 2 Esempio di connessione del generatore di funzioni integrato 8038.
