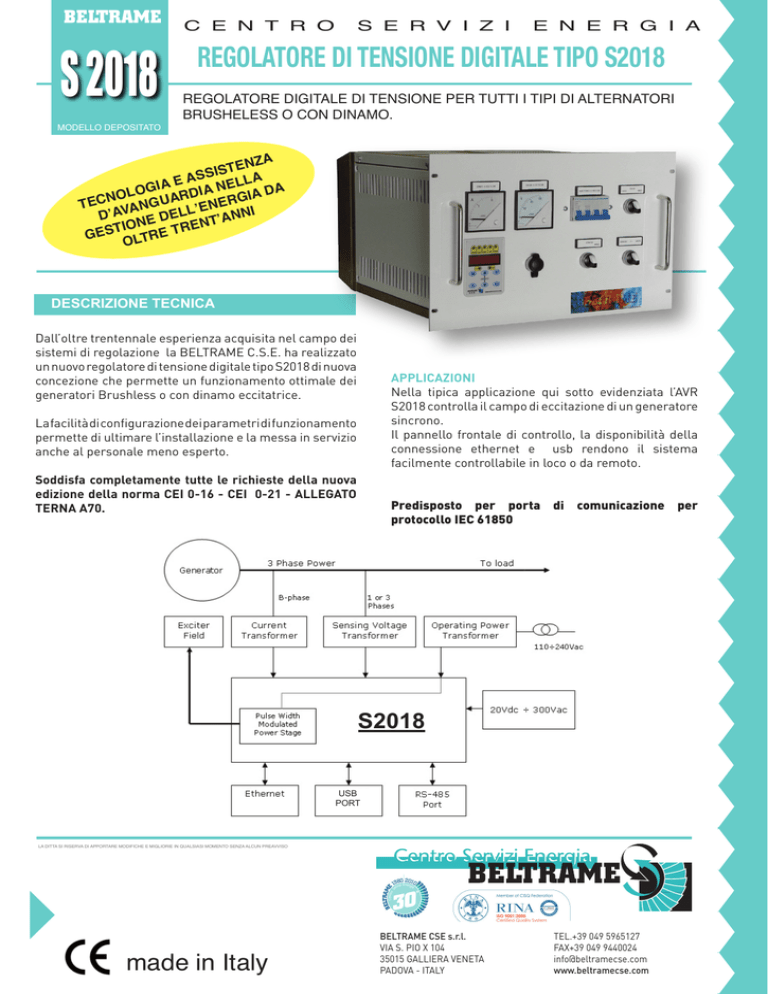

regolatore di tensione digitale tipo s2018

S 2018
MODELLO DEPOSITATO
C E N T R O
S E R V I Z I
E N E R G I A
Regolatore di tensione DIGITALE tipo S2018
Regolatore DIGITALE di tensione per tutti i tipi di Alternatori
Brusheless o con dinamo.
ZA
TEN
S
I
S
LA
E AS
GIA DIA NEL A DA
O
L
R
NO
GI
TEC VANGUA L’ENER I
L
D’A
DE
’ANN
IONE TRENT
T
S
E
GE
OLTR
DESCRIZIONE TECNICA
Dall’oltre trentennale esperienza acquisita nel campo dei
sistemi di regolazione la BELTRAME C.S.E. ha realizzato
un nuovo regolatore di tensione digitale tipo S2018 di nuova
concezione che permette un funzionamento ottimale dei
generatori Brushless o con dinamo eccitatrice.
APPLICAZIONI
Nella tipica applicazione qui sotto evidenziata l’AVR
S2018 controlla il campo di eccitazione di un generatore
sincrono.
Il pannello frontale di controllo, la disponibilità della
connessione ethernet e usb rendono il sistema
facilmente controllabile in loco o da remoto.
La facilità di configurazione dei parametri di funzionamento
permette di ultimare l’installazione e la messa in servizio
anche al personale meno esperto.
Soddisfa completamente tutte le richieste della nuova
edizione della norma CEI 0-16 - CEI 0-21 - ALLEGATO
TERNA A70.
Predisposto per porta di comunicazione per
protocollo IEC 61850
S2018
USB
PORT
la ditta si riserva di apportare modifiche e migliorie in qualsiasi momento senza alcun preavviso
made in Italy
BELTRAME CSE s.r.l.
VIA S. PIO X 104
35015 GALLIERA VENETA
PADOVA - ITALY
TEL.+39 049 5965127
FAX+39 049 9440024
[email protected]
www.beltramecse.com
S 2018
C E N T R O
MODELLO DEPOSITATO
S E R V I Z I
E N E R G I A
Regolatore di tensione DIGITALE tipo S2018
Regolatore DIGITALE di tensione per tutti i tipi di Alternatori
Brusheless o con dinamo.
CARATTERISTICHE
Funzioni
• Cinque modalità di controllo:
o Regolazione della tensione (AVR)
o Regolazione del fattore di potenza (PF)
o Regolazione della potenza reattiva (VAR)
o Controllo manuale in corrente (FCR)
o Controllo manuale in tensione (FVR)
• In modalità AVR e FCR la regolazione della tensione si
effettua mediante rampa “soft-start”
• Vasta gamma di regolazione e di “setpoint” per ciascuna modalità di funzionamento
• Protezione per sovraeccitazione (OEL) e sottoeccitazione (UEL) nelle modalità di controllo in AVR, VAR e
PF
• Compensazione di sotto-frequenza o limitazione del
rapporto tensione/frequenza [V/Hz]
• Gestione parallelo con la Rete e con altri AVR
• Otto funzioni di protezione del generatore:
o protezione di sovra-tensione di eccitazione
o protezione di sovra-corrente di eccitazione
o protezione sovra-tensione del generatore
o protezione sotto-tensione del generatore
o Mancanza del “sensing”
o Capabiliuty A 5 punti
o Dispositivo di controllo diodi rotanti
o Mancanza tensione di campo
• Parallelo generatori con compensazione reattiva in
“droop” e compensazione differenziale reattiva
• Ingresso ausiliare monofase o trifase (60÷480V ac/dc
40÷500Hz)
• Ingesso alternatore monofase o trifase sensing
(100÷500V ac)
• Corrente dell’alternatore monofase (1A oppure 5A nominale)
• Entrate Analogiche (±10 V e 4÷20 mA) per comando remoto della regolazione della tensione
• Dieci ingressi digitali interfaccia
• Dieci uscite digitali libere da potenziale
• Alimentazioni di potenza AC e DC ridondanti
• Uscita di potenza fino ad un massimo di 40A in servizio
continuo
Interfaccia HMI
• Il pannello frontale HMI include pulsanti di controllo e
indicatori a LED
• Cinque porte di comunicazione:
o Porta CANBUS per la comunicazione dedicata con
un AVR ridondante
o Porta di comunicazione USB anteriore
o Predisposto per porta di comunicazione Ethernet
posteriore con protocollo IEC 61850
Scheda tecnica
Corrente massima di uscita in servizio continuo: 40A
Corrente massima di uscita per 10 sec. : 150%
Range di frequenza ingresso ausiliare : 40Hz ÷ 500Hz
Frequenza nominale del alternatore: 50Hz o 60 Hz
Escursione della temperatura in esercizio: 0°C ÷ +55°C
Escursione della temperatura a magazzino :
-20°C ÷ 80°C
Dimensioni:
rack 19”
7 unità i nostri principali
clienti:
mod. 2006 - rev 1 - 01/16
Entrate ed Uscite
