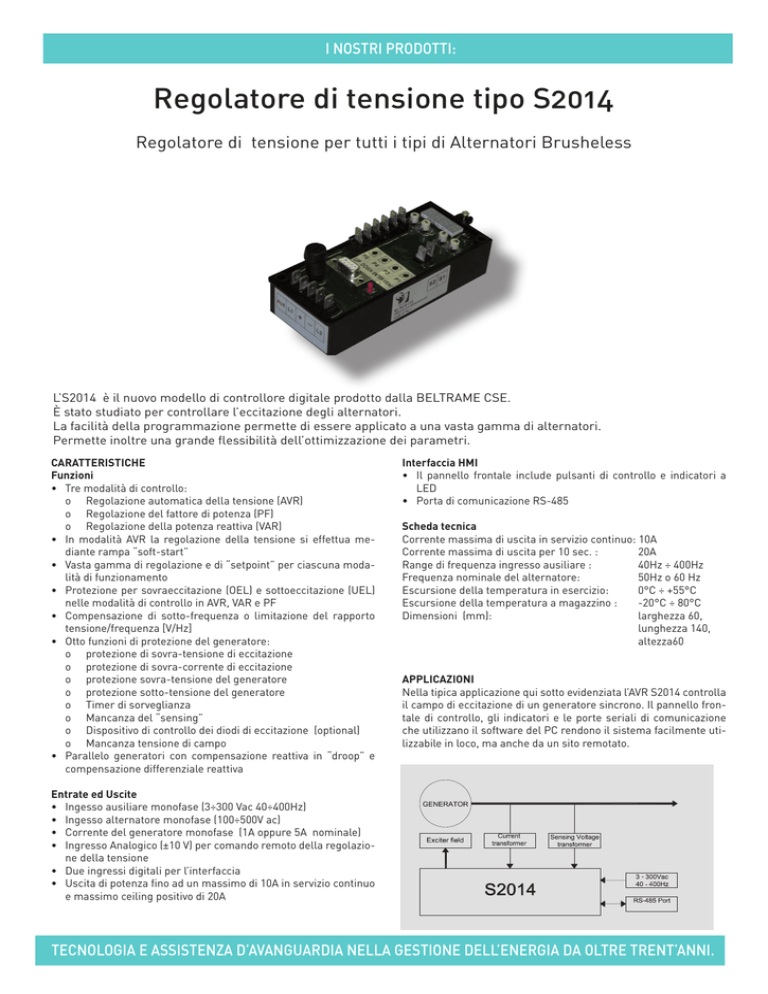

Regolatore di tensione tipo S2014

i nostri prodotti:
Regolatore di tensione tipo S2014
Regolatore di tensione per tutti i tipi di Alternatori Brusheless
L’S2014 è il nuovo modello di controllore digitale prodotto dalla BELTRAME CSE.
È stato studiato per controllare l’eccitazione degli alternatori.
La facilità della programmazione permette di essere applicato a una vasta gamma di alternatori.
Permette inoltre una grande flessibilità dell’ottimizzazione dei parametri.
CARATTERISTICHE
Funzioni
• Tre modalità di controllo:
o Regolazione automatica della tensione (AVR)
o Regolazione del fattore di potenza (PF)
o Regolazione della potenza reattiva (VAR)
• In modalità AVR la regolazione della tensione si effettua mediante rampa “soft-start”
• Vasta gamma di regolazione e di “setpoint” per ciascuna modalità di funzionamento
• Protezione per sovraeccitazione (OEL) e sottoeccitazione (UEL)
nelle modalità di controllo in AVR, VAR e PF
• Compensazione di sotto-frequenza o limitazione del rapporto
tensione/frequenza [V/Hz]
• Otto funzioni di protezione del generatore:
o protezione di sovra-tensione di eccitazione
o protezione di sovra-corrente di eccitazione
o protezione sovra-tensione del generatore
o protezione sotto-tensione del generatore
o Timer di sorveglianza
o Mancanza del “sensing”
o Dispositivo di controllo dei diodi di eccitazione (optional)
o Mancanza tensione di campo
• Parallelo generatori con compensazione reattiva in “droop” e
compensazione differenziale reattiva
Interfaccia HMI
• Il pannello frontale include pulsanti di controllo e indicatori a
LED
• Porta di comunicazione RS-485
Scheda tecnica
Corrente massima di uscita in servizio continuo: 10A
Corrente massima di uscita per 10 sec. :
20A
Range di frequenza ingresso ausiliare :
40Hz ÷ 400Hz
Frequenza nominale del alternatore:
50Hz o 60 Hz
Escursione della temperatura in esercizio:
0°C ÷ +55°C
Escursione della temperatura a magazzino :
-20°C ÷ 80°C
Dimensioni (mm):
larghezza 60,
lunghezza 140,
altezza60
APPLICAZIONI
Nella tipica applicazione qui sotto evidenziata l’AVR S2014 controlla
il campo di eccitazione di un generatore sincrono. Il pannello frontale di controllo, gli indicatori e le porte seriali di comunicazione
che utilizzano il software del PC rendono il sistema facilmente utilizzabile in loco, ma anche da un sito remotato.
Entrate ed Uscite
• Ingesso ausiliare monofase (3÷300 Vac 40÷400Hz)
• Ingesso alternatore monofase (100÷500V ac)
• Corrente del generatore monofase (1A oppure 5A nominale)
• Ingresso Analogico (±10 V) per comando remoto della regolazione della tensione
• Due ingressi digitali per l’interfaccia
• Uscita di potenza fino ad un massimo di 10A in servizio continuo
e massimo ceiling positivo di 20A
