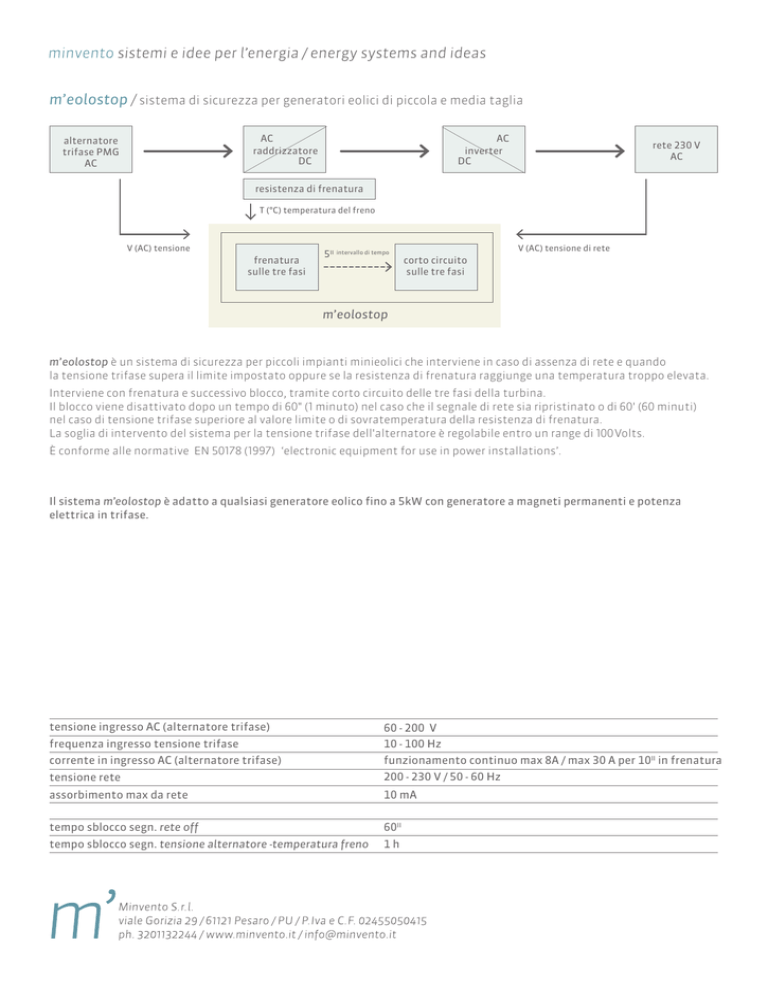

m` eolostop / sistema di sicurezza per generatori eolici di

m’ eolostop / sistema di sicurezza per generatori eolici di piccola e media taglia
AC
raddrizzatore
DC
alternatore
trifase PMG
AC
AC
inverter
DC
rete 230 V
AC
resistenza di frenatura
T (°C) temperatura del freno
V (AC) tensione
frenatura
sulle tre fasi
5II intervallo di tempo
V (AC) tensione di rete
corto circuito
sulle tre fasi
m’ eolostop
m’ eolostop è un sistema di sicurezza per piccoli impianti minieolici che interviene in caso di assenza di rete e quando
la tensione trifase supera il limite impostato oppure se la resistenza di frenatura raggiunge una temperatura troppo elevata.
Interviene con frenatura e successivo blocco, tramite corto circuito delle tre fasi della turbina.
Il blocco viene disattivato dopo un tempo di 60" (1 minuto) nel caso che il segnale di rete sia ripristinato o di 60' (60 minuti)
nel caso di tensione trifase superiore al valore limite o di sovratemperatura della resistenza di frenatura.
La soglia di intervento del sistema per la tensione trifase dell'alternatore è regolabile entro un range di 100 Volts.
È conforme alle normative EN 50178 (1997) ‘electronic equipment for use in power installations’.
Il sistema m’eolostop è adatto a qualsiasi generatore eolico fino a 5kW con generatore a magneti permanenti e potenza
elettrica in trifase.
tensione ingresso AC (alternatore trifase)
frequenza ingresso tensione trifase
60 - 200 V
10 - 100 Hz
corrente in ingresso AC (alternatore trifase)
funzionamento continuo max 8A / max 30 A per 10II in frenatura
tensione rete
200 - 230 V / 50 - 60 Hz
assorbimento max da rete
10 mA
tempo sblocco segn. rete off
60II
tempo sblocco segn. tensione alternatore -temperatura freno
1h
