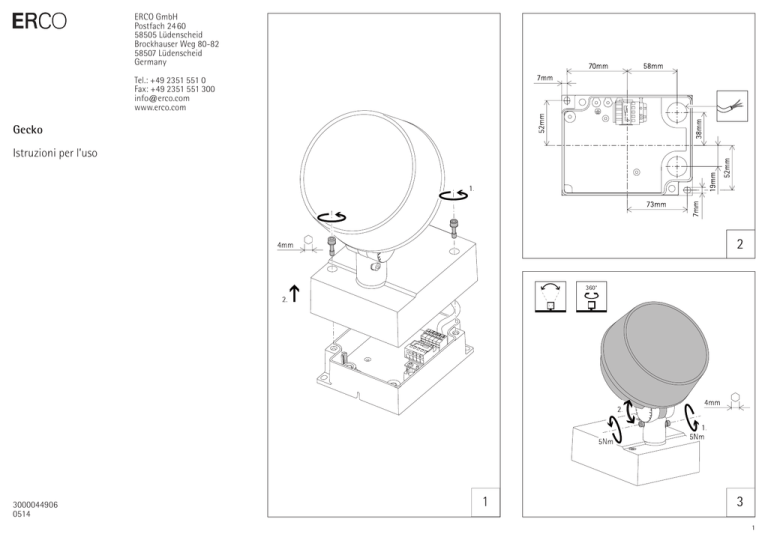

E ERCO GmbH Postfach 24 60 58505 Lüdenscheid Brockhauser Weg 80-82 58507 Lüdenscheid Germany Tel.: +49 2351 551 0 Fax: +49 2351 551 300 [email protected] www.erco.com Gecko Istruzioni per l’uso 3000044906 0514 1 Italiano Prima del montaggio e della messa in funzione leggere attentamente le istruzioni! Consegnare le istruzioni al cliente perché le conservi! All’indirizzo www.erco.com/download è sempre disponibile la documen­ tazione nella sua versione più attuale. Informazioni generali di sicurezza A ttenzione! Pericolo di fulmina zione! Prima dei lavori di manutenzione e di istallazione degli apparecchi scollegare la tensione di rete e gli eventuali colle­ gamenti di comando DALI e controllare l’assenza di tensione. Pericolo! Pericolo di caduta di singole parti! Prima dei lavori sull’apparecchio accer­ tarsi che non si trovino delle persone sotto l’apparecchio stesso. - Non è ammesso l’utilizzo di apparecchi con rivestimenti protettivi danneggiati o mancanti. X La copertura di protezione dan­ neggiata deve essere sostituita. - Per eseguire il montaggio vanno osservate le norme antinfortunistiche e d’installazione vigenti a livello nazio­nale. Utilizzo conforme alla destinazione L‘apparecchio è adatto per essere impiegato in ambienti esterni ed interni. Scelta del luogo di montaggio L’apparecchio va posizionato in modo che quando è in funzione non sia soggetto alle radiazioni dirette del sole o ad altre fonti di calore. Alte temperature ambientali riducono la durata e l’efficienza della componentistica o del modulo LED. Installazione elettrica Per evitare di danneggiare gli alimentatori elettronici, nel caso di un sistema trifase non deve essere mai interrotto il cavo neutro degli alimentatori elettronici. Protezione contro le sovratensioni Per proteggere la componentistica elettronica dalla sovratensione, ad es. per il disinserimento di carichi induttivi, si possono impiegare moduli separati di protezione contro le sovratensioni, per es. ERCO 83819, inseriti in parallelo al lato d’entrata (input). Apparecchi con componentistica DALI - L‘apparecchio e/o la componentistica sono comandati da un segnale DALI. - L’installazione di un impianto DALI richiede delle specifiche competenze elettrotecniche e deve essere eseguita da un professionista preparato in materia. - Tutti i cavi, i materiali e le attrezzature utilizzati devono essere adatti alla rela­ tiva tensione di rete, in quanto il seg­ nale DALI non viene trasmesso con una bassissima tensione di sicurezza (SELV). - Le informazioni generali su DALI sono consultabili sul sito web all‘indirizzo www.dali-ag.org. Nota sulla protezione anticorrosione Per il montaggio e la manutenzione bisogna prestare particolare attenzione a non danneggiare la verniciatura a polvere. Un danno combinato all’azione dell’acqua potrebbe provocarne la corrosione. In ambienti aggressivi il montaggio e la manutenzione di tutti i componenti richiedono delle apposite misure di sicurezza. I prodotti chimici danneggiano la protezione anticorrosione. Montaggio - Si può montare l’apparecchio su di un substrato solido (costruzione in acciaio, in muratura o in calcestruzzo). - Per il montaggio sul terreno è disponibile un paletto di terra 33973 (accessorio). Montare l’apparecchio sul paletto di terra Nota: osservare le istruzioni per l’uso dell’accessorio. Montare l’apparecchio sullo zoccolo in calcestruzzo Attenzione! Nella scelta dei materiali di fissaggio osservare le prescrizioni e le norme nazionali vigenti nel luogo di montaggio. A seconda dell’ambiente di montaggio tener conto dell’inossidabilità. 1. Aprire l’apparecchio (Immagine 1). 2. Staccare la spina tra l’apparecchio e la base di montaggio. Montare la base. Nota: L’apparecchio può essere fissato con ancore in acciaio per carichi pesanti M6 secondo le prescrizioni del produttore. 3. Collegare l’apparecchio e reinserire la spina. 4. Fissare l’apparecchio sulla base di montaggio. Informazioni per il funzionamento deg­li apparecchi per LED In caso di danni o caduta del modulo LED si deve inviare alla fabbrica l’intero apparecchio. Lampeggio del modulo LED Il lampeggio del modulo LED in fase di accensione e spegnimento è un normale comportamento funzionale. Pulizia P rima della pulizia staccare l’alimentazione e far raffreddare l’apparecchio! - Una periodica pulizia dell’apparecchio è irrinunciabile. Gli intervalli di tempo ed i metodi di pulizia più opportuni dipendono dal luogo del montaggio, dalle situazioni specifiche e dalle condizioni ambientali. Pulizia dell’esterno dell’apparecchio La pulizia va effettuata con un panno morbido ed umido. La verniciatura a polvere non deve essere danneggiata. Pulizia dei vetri di protezione I vetri di protezione possono essere puliti con i detergenti utilizzabili anche per piani di cottura in vetro-ceramica. Pulizia delle lenti Spherolit La pulizia va eseguita attentamente con un panno morbido ed un comune detergente a pH neutro, senza alcol e non abrasivo. Le lenti Spherolit sono realizzate in polimeri ottici e sono sensibili agli alcol ed alle sostanze abrasive. Smaltimento S econdo la direttiva comunitaria WEEE (Waste Electrical and Electronic Equipment) l’apparecchio non può essere smaltito con la spazzatura indifferenziata. Deve essere portato nelle strutture locali per lo smaltimento ed il riciclaggio dei prodotti elettronici. Ruotare ed orientare l’apparecchio (Immagine 3) 1. Allentare le viti cilindriche. 2. Ruotare ed orientare la testa dell’apparecchio. 3. Stringere nuovamente le viti cilindriche. Ruotare l’oval flood (Immagine 4) 1. Allentare le viti cilindriche ed aprire la testa dell’apparecchio. Attenzione! Aprendo l’apparecchio il telaio può cadere a terra, pericolo per le persone sottostanti. Tenere sempre ben saldo il telaio. 2. Ruotare la lente nella posizione desiderata. 3. Chiudere la testa dell’apparecchio nell’ordine inverso. 3000044906 2
