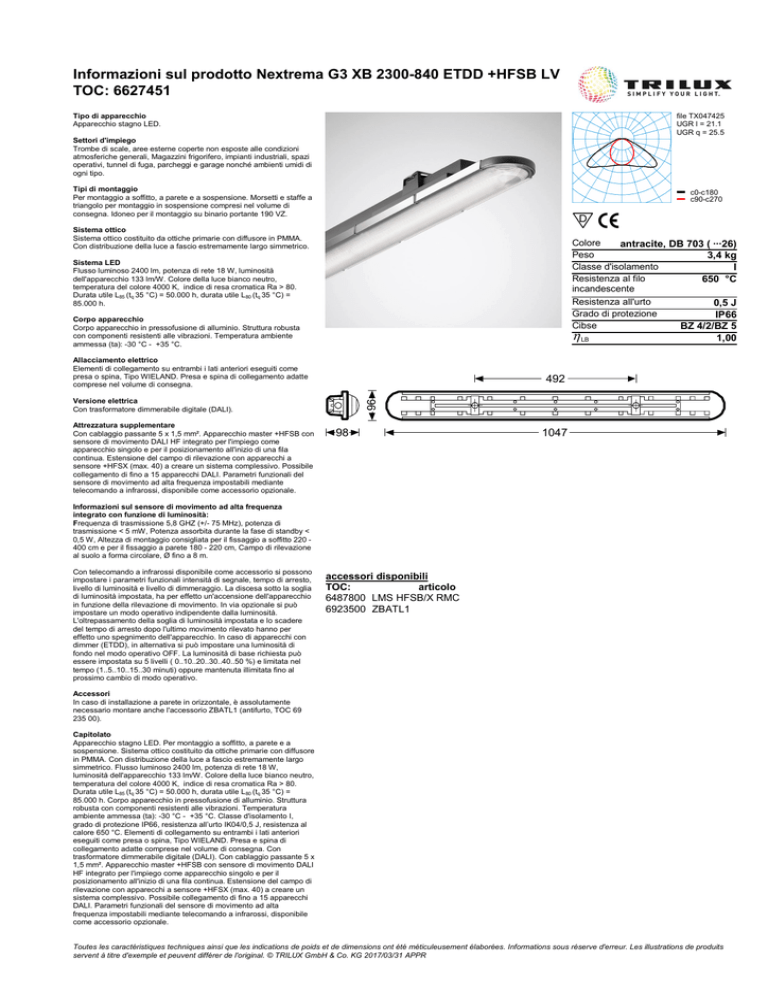

Scheda tecnica prodotto

Informazioni sul prodotto Nextrema G3 XB 2300-840 ETDD +HFSB LV
TOC: 6627451
Tipo di apparecchio
Apparecchio stagno LED.
file TX047425
UGR l = 21.1
UGR q = 25.5
Settori d'impiego
Trombe di scale, aree esterne coperte non esposte alle condizioni
atmosferiche generali, Magazzini frigorifero, impianti industriali, spazi
operativi, tunnel di fuga, parcheggi e garage nonché ambienti umidi di
ogni tipo.
Tipi di montaggio
Per montaggio a soffitto, a parete e a sospensione. Morsetti e staffe a
triangolo per montaggio in sospensione compresi nel volume di
consegna. Idoneo per il montaggio su binario portante 190 VZ.
c0-c180
c90-c270
Sistema ottico
Sistema ottico costituito da ottiche primarie con diffusore in PMMA.
Con distribuzione della luce a fascio estremamente largo simmetrico.
Colore
antracite, DB 703 ( ···26)
Peso
3,4 kg
Classe d'isolamento
I
Resistenza al filo
650 °C
incandescente
Resistenza all'urto
0,5 J
Grado di protezione
IP66
Cibse
BZ 4/2/BZ 5
Sistema LED
Flusso luminoso 2400 lm, potenza di rete 18 W, luminosità
dell'apparecchio 133 lm/W. Colore della luce bianco neutro,
temperatura del colore 4000 K, indice di resa cromatica Ra > 80.
Durata utile L85 (tq 35 °C) = 50.000 h, durata utile L80 (tq 35 °C) =
85.000 h.
Corpo apparecchio
Corpo apparecchio in pressofusione di alluminio. Struttura robusta
con componenti resistenti alle vibrazioni. Temperatura ambiente
ammessa (ta): -30 °C - +35 °C.
η LB
Allacciamento elettrico
Elementi di collegamento su entrambi i lati anteriori eseguiti come
presa o spina, Tipo WIELAND. Presa e spina di collegamento adatte
comprese nel volume di consegna.
492
96
Versione elettrica
Con trasformatore dimmerabile digitale (DALI).
Attrezzatura supplementare
Con cablaggio passante 5 x 1,5 mm². Apparecchio master +HFSB con
sensore di movimento DALI HF integrato per l'impiego come
apparecchio singolo e per il posizionamento all'inizio di una fila
continua. Estensione del campo di rilevazione con apparecchi a
sensore +HFSX (max. 40) a creare un sistema complessivo. Possibile
collegamento di fino a 15 apparecchi DALI. Parametri funzionali del
sensore di movimento ad alta frequenza impostabili mediante
telecomando a infrarossi, disponibile come accessorio opzionale.
1,00
98
1047
Informazioni sul sensore di movimento ad alta frequenza
integrato con funzione di luminosità:
Frequenza di trasmissione 5,8 GHZ (+/- 75 MHz), potenza di
trasmissione < 5 mW, Potenza assorbita durante la fase di standby <
0,5 W, Altezza di montaggio consigliata per il fissaggio a soffitto 220 400 cm e per il fissaggio a parete 180 - 220 cm, Campo di rilevazione
al suolo a forma circolare, Ø fino a 8 m.
Con telecomando a infrarossi disponibile come accessorio si possono
impostare i parametri funzionali intensità di segnale, tempo di arresto,
livello di luminosità e livello di dimmeraggio. La discesa sotto la soglia
di luminosità impostata, ha per effetto un'accensione dell'apparecchio
in funzione della rilevazione di movimento. In via opzionale si può
impostare un modo operativo indipendente dalla luminosità.
L'oltrepassamento della soglia di luminosità impostata e lo scadere
del tempo di arresto dopo l'ultimo movimento rilevato hanno per
effetto uno spegnimento dell'apparecchio. In caso di apparecchi con
dimmer (ETDD), in alternativa si può impostare una luminosità di
fondo nel modo operativo OFF. La luminosità di base richiesta può
essere impostata su 5 livelli ( 0..10..20..30..40..50 %) e limitata nel
tempo (1..5..10..15..30 minuti) oppure mantenuta illimitata fino al
prossimo cambio di modo operativo.
accessori disponibili
TOC:
articolo
6487800 LMS HFSB/X RMC
6923500 ZBATL1
Accessori
In caso di installazione a parete in orizzontale, è assolutamente
necessario montare anche l'accessorio ZBATL1 (antifurto, TOC 69
235 00).
Capitolato
Apparecchio stagno LED. Per montaggio a soffitto, a parete e a
sospensione. Sistema ottico costituito da ottiche primarie con diffusore
in PMMA. Con distribuzione della luce a fascio estremamente largo
simmetrico. Flusso luminoso 2400 lm, potenza di rete 18 W,
luminosità dell'apparecchio 133 lm/W. Colore della luce bianco neutro,
temperatura del colore 4000 K, indice di resa cromatica Ra > 80.
Durata utile L85 (tq 35 °C) = 50.000 h, durata utile L80 (tq 35 °C) =
85.000 h. Corpo apparecchio in pressofusione di alluminio. Struttura
robusta con componenti resistenti alle vibrazioni. Temperatura
ambiente ammessa (ta): -30 °C - +35 °C. Classe d'isolamento I,
grado di protezione IP66, resistenza all’urto IK04/0,5 J, resistenza al
calore 650 °C. Elementi di collegamento su entrambi i lati anteriori
eseguiti come presa o spina, Tipo WIELAND. Presa e spina di
collegamento adatte comprese nel volume di consegna. Con
trasformatore dimmerabile digitale (DALI). Con cablaggio passante 5 x
1,5 mm². Apparecchio master +HFSB con sensore di movimento DALI
HF integrato per l'impiego come apparecchio singolo e per il
posizionamento all'inizio di una fila continua. Estensione del campo di
rilevazione con apparecchi a sensore +HFSX (max. 40) a creare un
sistema complessivo. Possibile collegamento di fino a 15 apparecchi
DALI. Parametri funzionali del sensore di movimento ad alta
frequenza impostabili mediante telecomando a infrarossi, disponibile
come accessorio opzionale.
Toutes les caractéristiques techniques ainsi que les indications de poids et de dimensions ont été méticuleusement élaborées. Informations sous réserve d'erreur. Les illustrations de produits
servent à titre d'exemple et peuvent différer de l'original. © TRILUX GmbH & Co. KG 2017/03/31 APPR
