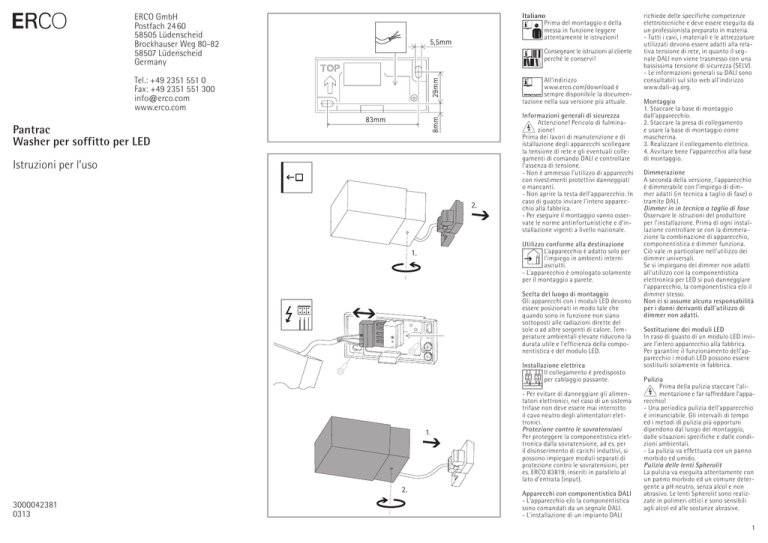

Pantrac Washer per soffitto per LED Istruzioni per l`uso

E
ERCO GmbH
Postfach 24 60
58505 Lüdenscheid
Brockhauser Weg 80-82
58507 Lüdenscheid
Germany
Italiano
Prima del montaggio e della messa in funzione leggere
attentamente le istruzioni!
Tel.: +49 2351 551 0
Fax: +49 2351 551 300
[email protected]
www.erco.com
All’indirizzo
www.erco.com/download è
sempre disponibile la documentazione nella sua versione più attuale.
Pantrac
Washer per soffitto per LED
Istruzioni per l’uso
Consegnare le istruzioni al cliente perché le conservi!
Informazioni generali di sicurezza
Attenzione! Pericolo di fulminazione!
Prima dei lavori di manutenzione e di
istallazione degli apparecchi scollegare
la tensione di rete e gli eventuali collegamenti di comando DALI e controllare
l’assenza di tensione.
- Non è ammesso l’utilizzo di apparecchi
con rivestimenti protettivi danneggiati
o mancanti.
- Non aprire la testa dell’apparecchio. In
caso di guasto inviare l’intero apparecchio alla fabbrica.
- Per eseguire il montaggio vanno osservate le norme antinfortunistiche e d’installazione vigenti a livello nazionale.
Utilizzo conforme alla destinazione
L’apparecchio è adatto solo per l’impiego in ambienti interni
asciutti.
- L’apparecchio è omologato solamente
per il montaggio a parete.
Scelta del luogo di montaggio
Gli apparecchi con i moduli LED devono
essere posizionati in modo tale che
quando sono in funzione non siano
sottoposti alle radiazioni dirette del
sole o ad altre sorgenti di calore. Temperature ambientali elevate riducono la
durata utile e l’efficienza della componentistica e del modulo LED.
Installazione elettrica
Il collegamento è predisposto per cablaggio passante.
- Per evitare di danneggiare gli alimentatori elettronici, nel caso di un sistema
trifase non deve essere mai interrotto
il cavo neutro degli alimentatori elettronici.
Protezione contro le sovratensioni
Per proteggere la componentistica elettronica dalla sovratensione, ad es. per
il disinserimento di carichi induttivi, si
possono impiegare moduli separati di
protezione contro le sovratensioni, per
es. ERCO 83819, inseriti in parallelo al
lato d’entrata (input).
3000042381
0313
Apparecchi con componentistica DALI
- L'apparecchio e/o la componentistica
sono comandati da un segnale DALI.
- L’installazione di un impianto DALI
richiede delle specifiche competenze
elettrotecniche e deve essere eseguita da
un professionista preparato in materia.
- Tutti i cavi, i materiali e le attrezzature
utilizzati devono essere adatti alla relativa tensione di rete, in quanto il segnale DALI non viene trasmesso con una
bassissima tensione di sicurezza (SELV).
- Le informazioni generali su DALI sono
consultabili sul sito web all'indirizzo
www.dali-ag.org.
Montaggio
1. Staccare la base di montaggio
dall’apparecchio.
2. Staccare la presa di collegamento
e usare la base di montaggio come
mascherina.
3. Realizzare il collegamento elettrico.
4. Avvitare bene l’apparecchio alla base
di montaggio.
Dimmerazione
A seconda della versione, l’apparecchio
è dimmerabile con l’impiego di dimmer adatti (in tecnica a taglio di fase) o
tramite DALI.
Dimmer in in tecnica a taglio di fase
Osservare le istruzioni del produttore
per l’installazione. Prima di ogni installazione controllare se con la dimmerazione la combinazione di apparecchio,
componentistica e dimmer funziona.
Ciò vale in particolare nell’utilizzo dei
dimmer universali.
Se si impiegano dei dimmer non adatti
all’utilizzo con la componentistica
elettronica per LED si può danneggiare
l’apparecchio, la componentistica e/o il
dimmer stesso.
Non ci si assume alcuna responsabilità
per i danni derivanti dall’utilizzo di
dimmer non adatti.
Sostituzione dei moduli LED
In caso di guasto di un modulo LED inviare l’intero apparecchio alla fabbrica.
Per garantire il funzionamento dell’apparecchio i moduli LED possono essere
sostituiti solamente in fabbrica.
Pulizia
Prima della pulizia staccare l’alimentazione e far raffreddare l’apparecchio!
- Una periodica pulizia dell’apparecchio
è irrinunciabile. Gli intervalli di tempo
ed i metodi di pulizia più opportuni
dipendono dal luogo del montaggio,
dalle situazioni specifiche e dalle condizioni ambientali.
- La pulizia va effettuata con un panno
morbido ed umido.
Pulizia delle lenti Spherolit
La pulizia va eseguita attentamente con
un panno morbido ed un comune detergente a pH neutro, senza alcol e non
abrasivo. Le lenti Spherolit sono realizzate in polimeri ottici e sono sensibili
agli alcol ed alle sostanze abrasive.
1
Smaltimento
Secondo la direttiva comunitaria
WEEE (Waste Electrical and Electronic Equipment) l’apparecchio non può
essere smaltito con la spazzatura indiffe­
renziata. Deve essere portato nelle
strutture locali per lo smaltimento ed il
riciclaggio dei prodotti elettronici.
3000042381
2
