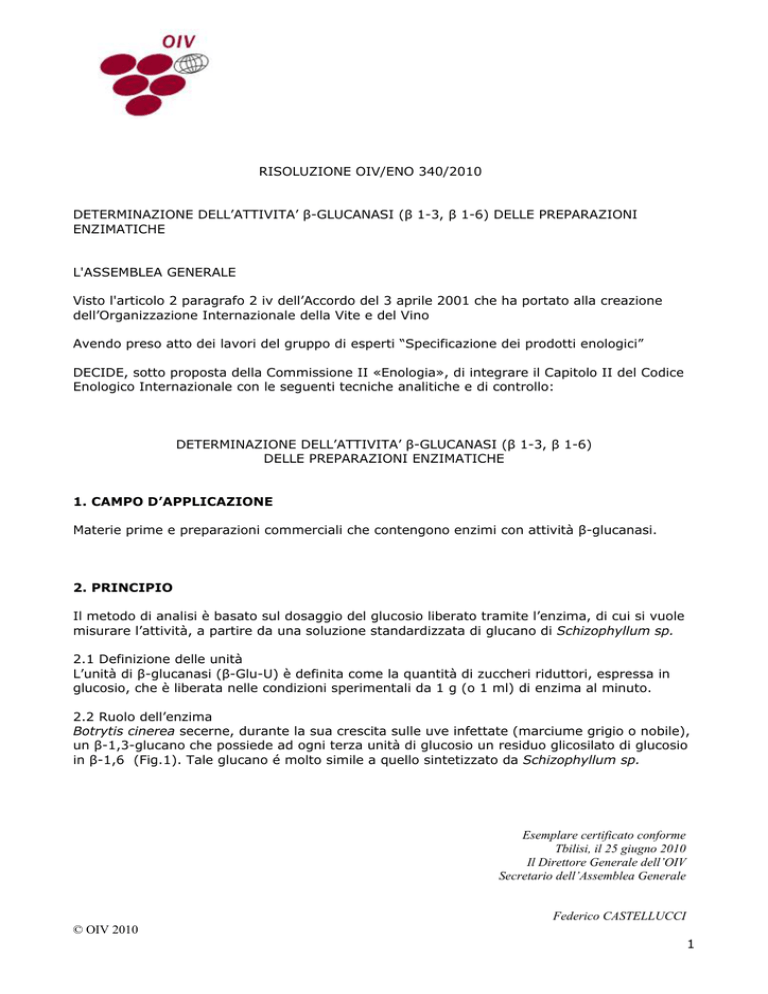

Esemplare certificato conforme Tbilisi, il 25 giugno 2010 Il Direttore

RISOLUZIONE OIV/ENO 340/2010
DETERMINAZIONE DELL’ATTIVITA’ β-GLUCANASI (β 1-3, β 1-6) DELLE PREPARAZIONI
ENZIMATICHE
L'ASSEMBLEA GENERALE
Visto l'articolo 2 paragrafo 2 iv dell’Accordo del 3 aprile 2001 che ha portato alla creazione
dell’Organizzazione Internazionale della Vite e del Vino
Avendo preso atto dei lavori del gruppo di esperti “Specificazione dei prodotti enologici”
DECIDE, sotto proposta della Commissione II «Enologia», di integrare il Capitolo II del Codice
Enologico Internazionale con le seguenti tecniche analitiche e di controllo:
DETERMINAZIONE DELL’ATTIVITA’ β-GLUCANASI (β 1-3, β 1-6)
DELLE PREPARAZIONI ENZIMATICHE
1. CAMPO D’APPLICAZIONE
Materie prime e preparazioni commerciali che contengono enzimi con attività β-glucanasi.
2. PRINCIPIO
Il metodo di analisi è basato sul dosaggio del glucosio liberato tramite l’enzima, di cui si vuole
misurare l’attività, a partire da una soluzione standardizzata di glucano di Schizophyllum sp.
2.1 Definizione delle unità
L’unità di β-glucanasi (β-Glu-U) è definita come la quantità di zuccheri riduttori, espressa in
glucosio, che è liberata nelle condizioni sperimentali da 1 g (o 1 ml) di enzima al minuto.
2.2 Ruolo dell’enzima
Botrytis cinerea secerne, durante la sua crescita sulle uve infettate (marciume grigio o nobile),
un β-1,3-glucano che possiede ad ogni terza unità di glucosio un residuo glicosilato di glucosio
in β-1,6 (Fig.1). Tale glucano é molto simile a quello sintetizzato da Schizophyllum sp.
Esemplare certificato conforme
Tbilisi, il 25 giugno 2010
Il Direttore Generale dell’OIV
Secretario dell’Assemblea Generale
Federico CASTELLUCCI
© OIV 2010
1
ß-1,6-Glicoside
ß-1,3-Glicoside
2.3 Principio di misurazione
L’attività enzimatica libera glucosio che, in soluzione basica, riduce l’acido 3,5-dinitrosalicilico
in acido 3-ammino-5-nitrosalicilico. Un’aggiunta di fenolo aumenta la sensibilità della reazione.
L’idrogenosolfito di sodio serve a stabilizzare la colorazione.
3. ATTREZZATURA
3.1 Spettrofotometro e cuvette da 1 cm di percorso ottico
3.2 Bagno d’acqua 40 °C, 100 °C
3.3 Agitatore magnetico standard
3.4 Agitatore magnetico multipunto che può essere sommerso, regolato a 300 rpm
3.5 Flaconi da misurazione (palloni graduati, cilindri, beute …)
3.6 Becker
3.7 Micropipette
3.8 Cronometro
3.9 Bagno a ultrasuoni
3.10 pH-metro
Esemplare certificato conforme
Tbilisi, il 25 giugno 2010
Il Direttore Generale dell’OIV
Secretario dell’Assemblea Generale
Federico CASTELLUCCI
© OIV 2010
2
4. REAGENTI E PRODOTTI
4.1 Substrato
Soluzione madre di glucano fornita dall’università di Braunschweig1 il cui tenore in glucano è
stato determinato dall’università di Braunschweig.
4.2 Prodotti puri
4.2.1
4.2.2
4.2.3
4.2.4
4.2.5
4.2.6
4.2.7
4.2.8
Acido citrico monoidrato (CAS N° 5949-29-1)
Idrossido di sodio (CAS N° 1310-73-2)
Tartrato di sodio e di potassio (CAS N° 304-59-6)
Metabisolfito di sodio Na2O5S2 (CAS N° 7681-57-4)
Fenolo(CAS N° 108-95-2)
Glucosio anidro
Acido 3,5-dinitro-2-idrossibenzoico (3,5-dinitrosalicilico) (CAS N° 609-99-4)
Acqua distillata
4.3 Soluzioni
4.3.1 Soluzione di idrossido di sodio 1M
In un pallone graduato da 100 ml sciogliere 4,0 g di idrossido di sodio (4.2.2) e portare a
volume con acqua distillata (4.2.8)
4.3.2 Soluzione tampone citrato (pH 4,0), 0,2 mol/l
In un pallone graduato da 500 ml, vengono sciolti 21,0 g d'acido citrico monoidrato (4.2.1) in
400 ml d’acqua distillata (4.2.8), poi il pH è regolato a 4,0 con una soluzione molare
d’idrossido di sodio (4.3.1) e si porta a volume con acqua distillata (4.2.8)
4.3.3 Soluzione tampone citrato (pH 4,0), 0,1 mol/l
In un pallone graduato da 1000 ml, vengono sciolti 21,0 g d’acido citrico monoidrato (4.2.1) in
900 ml d’acqua distillata (4.2.8), poi il pH è regolato a 4,0 con una soluzione molare
d’idrossido di sodio (4.3.1) e si riempie con acqua distillata (4.2.8)
4.3.4 Soluzione di titolazione: reagente colorimetrico acido DNS-(dinitrosalicilico) in soluzione
fenolica.
E’ preparato partendo dalle soluzioni A, B, C sottoindicate :
4.3.4.1 Soluzione A:
Pesare 154,2 g de tartrato di sodio e di potassio (4.2.3) in un beckerda 800 ml e sciogliere
completamente in 500 ml di acqua distillata (4.2.8). Aggiungere 9,7 g d’idrossido di sodio
(4.2.2).
4.3.4.2 Soluzione B:
In un cilindroda 2000 ml sciogliere completamente 5,3 g di acido di 3,5-dinitrosalicilico (4.2.7)
in 500 ml d’acqua distillata (4.2.8). I migliori risultati sono ottenuti utilizzando il bagno ad
ultrasuoni.
4.3.4.3 Soluzione C:
In un cilindro da 100 ml sciogliere 4,2 g di fenolo (4..2.5) in 50 ml d’acqua distillata (4.2.8).
Aggiungere quindi 1g d’idrossido di sodio (4.2.2) e, dopo il completo scioglimento, 4,2 g di
bisolfito di sodio (4.2.4) e sciogliere nuovamente.
4.3.4.4 Soluzione di glucosio a 0,3 %
In un pallone graduato da 100 ml mettere esattamente 300 mg di glucosio (4.2.6), sciogliere
nell’acqua distillata (4.2.8) e poi portare a volume con acqua distillata.
1
Prof. Dr. Udo Rau, Technical University Braunschweig, Department of Biochemistry and Biotechnology
Spielmannstr. 7, 38106 Braunschweig - Germany
Esemplare certificato conforme
Tbilisi, il 25 giugno 2010
Il Direttore Generale dell’OIV
Secretario dell’Assemblea Generale
Federico CASTELLUCCI
© OIV 2010
3
4.3.4.5 Reagente colorimetrico DNS in soluzione fenolica
Le soluzioni A e C sono mescolate con la soluzione B in un becker da 2000 ml che è in seguito
coperto con carta d’alluminio.
Prima dell’uso, conservare al buio per almeno tre giorni.
Travasare il reagente in una bottiglia di vetro scuro.
Immagazzinare in un luogo scuro e a una temperatura di 15-20°C ; la soluzione può essere
utilizzata entro un mese.
Per ogni reagente preparato da poco tempo e prima di ogni analisi, è effettuata una calibratura
prima di ogni analisi dell’enzima.
Prima di ogni utilizzo, devono essere aggiunti 3 ml di una soluzione di glucosio a 0,3%
(4.3.3.4), a 200 ml del reagente colorimetrico DNS in soluzione fenolica.
4.3.5 Glucano in soluzione a 0,1%, pH 4,0
Pesare la quantità esatta di soluzione madre di glucano (4.1), per ottenere una concentrazione
finale di 1g/l.
La soluzione finale di substrato deve contenere 50% della soluzione tampone di citrato (pH
4,0), 0,2 mol/l (4.3.2)
Per ottenere 100 ml della soluzione di substrato a partire dalla soluzione madre di glucano
(4.1) (contenente realmente 5.2 g/l), sono pesati 19,2 g in un beckerda 100 ml. Vengono
aggiunti 50 ml della soluzione tampone di citrato (pH 4,0), 0,2 mol/l (4.3.2). Realizzare una
soluzione omogenea di glucano rimescolando per almeno 15 minuti. La soluzione ben
omogeneizzata è aggiustata a pH 4,0 con una soluzione molare di idrossido di sodio (4.3.1). La
soluzione è trasferita in un pallone graduato da 100 ml e portato a volume con acqua distillata
(4.2.8)
Ogni soluzione madre di glucano è conservata a temperatura ambiente. Se viene utilizzata una
nuova soluzione madre di glucano, si deve determinare un fattore di substrato di glucano (Gf =
fattore di glucano) tramite l’enzima standard. Il fattore “Gf” del glucano è indispensabile per
confrontare i risultati delle soluzioni madri precedenti di glucano con le nuove. Il fattore “Gf” di
glucano è calcolato con i valori misurati considerando che l’attività enzimatica standard è di
10000 β-Glu U/g o ml nella formula (vedi: Calcolo dell’attività enzimatica).
4.4 Preparazioni enzimatiche
4.4.1 Soluzione Standard di enzimi Glucanasi:
0,5 g di preparazione enzimatica Standard di Glucanasi è sciolta in 25 ml della soluzione
tampone di citrato (pH 4,0 ; 0,1 mol/l) (4.3.3) e portata a volume fino a 100 ml con acqua
distillata (4.2.8).
4.4.2 Per tutte le altre preparazioni enzimatiche:
Sono sciolti 1 ml di preparazione enzimatica o 0,5 g di preparazione enzimatica solida in
polvere o in granulato in 25 ml di soluzione tampone di citrato (pH 4,0 ; 0,1 mol/l) (4.3.3) e
portata a volume fino a 100 ml con acqua distillata (4.2.8). Se i valori d’assorbimento sono
troppo alti o troppo bassi (intervallo di assorbanza 0.1-0.6), è necessaria una diluizione
appropriata. La diluizione di enzimi deve contenere il 25% della soluzione tampone citrato
(4.3.3).
5. MODO OPERATIVO
5.1 Prova in bianco del reagente
Aggiungere 7 ml di reagente colorimetrico DNS in soluzione fenolica (4.3.4) a 3 ml di acqua
distillata (4.2.8) in un pallone graduato da 50 ml e riscaldarlo per 10 minuti esatti su un bagno
d’acqua bollente.
Esemplare certificato conforme
Tbilisi, il 25 giugno 2010
Il Direttore Generale dell’OIV
Secretario dell’Assemblea Generale
Federico CASTELLUCCI
© OIV 2010
4
Raffreddare quindi per 5 minuti di un bagno d’acqua ghiacciata, poi trasferire il pallone in un
bagno d’acqua a 20°C e aggiungere acqua distillata (4.2.8) senza raggiungere il segno
graduato. Dopo 10 minuti a 20°C riempire fino al segno di graduazione
5.2 Curva di calibrazione del glucosio con reagente colorimetrico DNS in soluzione fenolica.
Sciogliere 2,00 g di glucosio (4.2.6) in un pallone graduato da 200 ml e portare a volume con
acqua distillata (4.2.8). Partendo da questa soluzione, preparare le diluizioni come segue:
N°
1
2
3
4
5
6
7
V soluzione / 100
ml
2 ml
5 ml
10 ml
15 ml
20 ml
30 ml
40 ml
glucosio/100 ml
20 mg
50 mg
100 mg
150 mg
200 mg
300 mg
400 mg
glucosio (µg) nella prova
(= 0,5 ml)
100 µg
250 µg
500 µg
750 µg
1,000 µg
1,500 µg
2,000 µg
Introdurre con l’aiuto della pipetta 0,5 ml di ogni diluizione di glucosio in un pallone graduato
da 50 ml e aggiungere 7 ml di reagente colorimetrico DNS in soluzione fenolica (4.3.4) e 2,5
ml d’acqua distillata (4.2.8).
Riscaldare i recipienti per 10 minuti esatti in un bagno d’acqua bollente. Raffreddare quindi per
5 minuti in un bagno d’acqua ghiacciata, poi trasferire il pallone in un bagno d’acqua a 20°C e
aggiungere acqua distillata (4.2.8) senza portare a volume. Dopo 10 minuti a 20°C portare a
volume. Misurare l’assorbanza delle soluzioni mediante spettrofotometro nei 15 minuti
seguenti, alla lunghezza d’onda di 515 nm contro il bianco (solo reagente).
Segnare in un diagramma la quantità di glucosio liberata nella prova contro l’assorbanza a 515
nm (Fig. 2).
La curva di campionatura è eseguita lo stesso giorno prima di ogni analisi dell’enzima.
Esemplare certificato conforme
Tbilisi, il 25 giugno 2010
Il Direttore Generale dell’OIV
Secretario dell’Assemblea Generale
Federico CASTELLUCCI
© OIV 2010
5
glucosio
Calibrazione mediante reagente colorimetrico DNS in
soluzione fenolica
Figura 2
5.3 Prova in bianco degli enzimi
Introdurre con l’aiuto della pipetta 0,5 ml di ogni soluzione di enzimi (4.4.1 o 4.4.2) in un
pallone graduato da 50 ml e aggiungere 7 ml di reagente colorimetrico DNS in soluzione
fenolica (4.3.4). Mescolare accuratamente e aggiungere 2,5 ml della soluzione di substrato
(4.3.5). Mescolare bene agitando manualmente. In seguito riscaldare tutti i campioni in un
bagno d’acqua bollente per esattamente 10 minuti. Raffreddare in seguito per 5 minuti in un
bagno d’acqua ghiacciata, poi trasferire il pallone in un bagno d’acqua a 20 °C e aggiungere
acqua distillata (4.2.8) senza portare a volume. Dopo 10 minuti a 20 °C portare a volume.
Misurare l’assorbanza delle soluzioni tramite spettrofotometro nei 15 minuti successivi, alla
lunghezza d’onda di 515 nm contro il bianco (solo reagente).
5.4 Misurazione dell’attività di preparazioni enzimatiche
Per ogni campione di enzimi, vengono messi 10 ml di substrato (4.3.5) in una beuta per 5
minuti in un bagno d’acqua a 40 °C. I campioni devono essere omogeneizzati con l’aiuto di un
agitatore magnetico multipunto ad immersione regolato a 300 rpm.
Dopo 5 minuti, vengono aggiunti 2 ml della soluzione di enzimi (4.4.1 o 4.4.2) nel primo
campione e si fa partire un cronometro subito dopo l’aggiunta della prima soluzione di enzimi.
Aggiungere quindi le soluzioni di enzimi seguenti a tutti gli altri campioni con un intervallo di
30 secondi per ogni campione.
I campioni devono essere agitati in seguito a 300 rpm per tutto il tempo di reazione.
Dopo esattamente 15 minuti prelevare 3 ml della prima miscela, seguita da tutti gli altri
campioni con un intervallo di 30 secondi.
Ogni miscela da 3 ml è introdotta con l’aiuto di una pipetta in un numero corrispondente di
palloni graduati da 50 ml, contenente ciascuno 7ml di reagente colorimetrico DNS in soluzione
fenolica (4.3.4).
In seguito riscaldare tutti i campioni in un bagno d’acqua bollente per 10 minuti esatti
rispettando l’intervallo di 30 secondi tra i campioni.
Esemplare certificato conforme
Tbilisi, il 25 giugno 2010
Il Direttore Generale dell’OIV
Secretario dell’Assemblea Generale
Federico CASTELLUCCI
© OIV 2010
6
Raffreddare quindi per 5 minuti in un bagno d’acqua ghiacciata, poi trasferire il pallone in un
bagno d’acqua a 20°C e aggiungere acqua distillata (4.2.8) senza portare a volume.
Dopo 10 minuti a 20°C riempire. Misurare l’assorbimento delle soluzioni tramite lo
spettrofotometro nei 15 minuti seguenti, con la lunghezza d’onda di 515 nm contro il bianco
(solo reagente).
La differenza di assorbimento tra la lettura del bianco degli enzimi ed il valore dopo la reazione
deve essere compresa tra 0,1 e 0,6 unità di assorbimento.
Se i valori sono al di là d'intervallo di misura della curva di calibrazione, ripetere la prova con
diluizioni adattate degli enzimi.
Con tutti gli enzimi, preparare sempre 1 lettura del bianco degli enzimi e 2 valori dopo la
reazione. I due valori dopo la reazione devono essere vicini.
6. Calcoli
Per il calcolo dell’attività utilizzare il valore medio delle due misure.
L’attività enzimatica di una preparazione enzimatica è calcolata secondo la formula seguente :
Attività β-Glu-Unità/g o ml = (G X 200)/(15 x E) X 1/Gf
Nkat/g o ml = (Attivitá β-Glu-Unità/g o ml) X (1000/60)
G = quantità di zuccheri riduttori liberati nella prova (zuccheri riduttori liberati tramite Δ =
media di 2 ripetizioni dell’assorbanza dopo reazione – l’assorbanza del bianco degli enzimi,
calcolato in glucosio a partire dalla curva di calibratura del glucosio in µg).
E = quantità di enzima diluito a 100 ml in g o ml
200 = fattore di diluizione
15 = tempo di reazione
Gf = fattore di glucano (da calcolare)
Esempio di calcolo:
Enzima
Enzima Standard
Penicillium funiculosum ß-Glucanasi
Valore
misurato
1
2
Bianco degli enzimi
E
µg glucosio
Unità ßGlu/go ml
0,621
0,618
0,415
0,503
662
10325
0,417
0,416
0,023
1
1249
9799
Calcolo del Gf:
1 effettuare la misura con substrato utilizzato in precedenza e l’enzima standard (Valore 1)
2 effettuare la misura con il nuovo substrato e l’enzima standard (Valore 2)
Calculo : valore 1 / valore 2
7. Bibliografia
Bertrand A. Determination de l'activite β-glucanase de Botrytis des preparations enzymatiques
OIV FV 1263
Esemplare certificato conforme
Tbilisi, il 25 giugno 2010
Il Direttore Generale dell’OIV
Secretario dell’Assemblea Generale
Federico CASTELLUCCI
© OIV 2010
7
