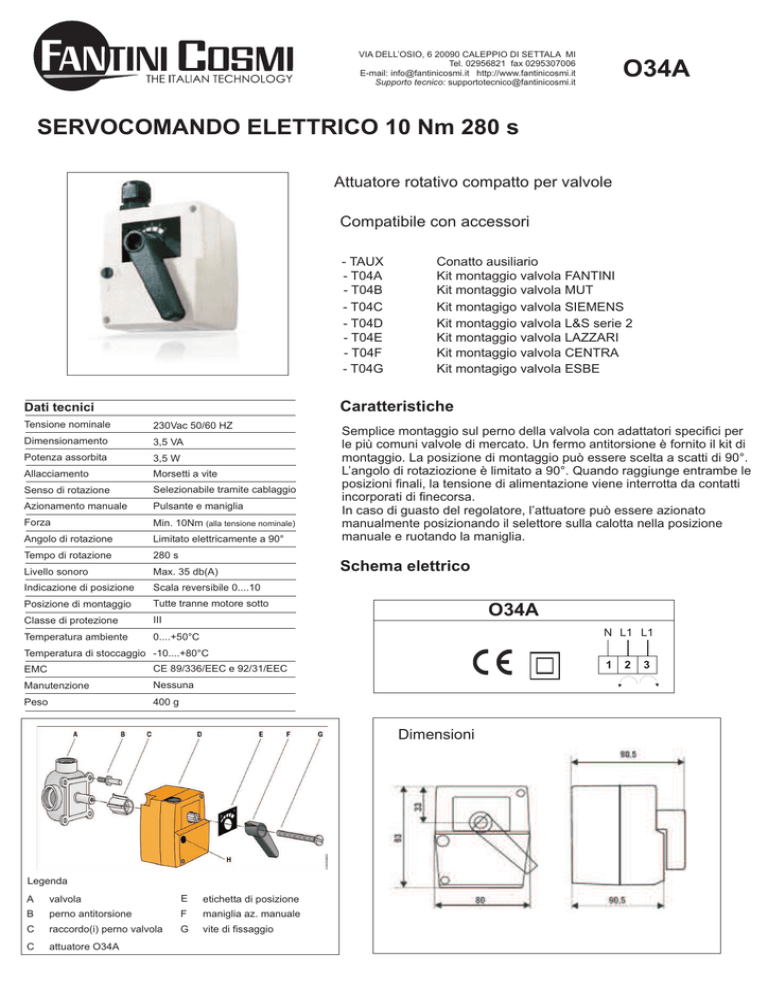

SERVOCOMANDO ELETTRICO 10 Nm 280 s

VIA DELL’OSIO, 6 20090 CALEPPIO DI SETTALA MI
Tel. 02956821 fax 0295307006
E-mail: [email protected] http://www.fantinicosmi.it
Supporto tecnico: [email protected]
O34A
SERVOCOMANDO ELETTRICO 10 Nm 280 s
Attuatore rotativo compatto per valvole
Compatibile con accessori
- TAUX
- T04A
- T04B
- T04C
- T04D
- T04E
- T04F
- T04G
Conatto ausiliario
Kit montaggio valvola FANTINI
Kit montaggio valvola MUT
Kit montagigo valvola SIEMENS
Kit montaggio valvola L&S serie 2
Kit montaggio valvola LAZZARI
Kit montaggio valvola CENTRA
Kit montagigo valvola ESBE
Caratteristiche
Dati tecnici
Tensione nominale
230Vac 50/60 HZ
Dimensionamento
3,5 VA
Potenza assorbita
3,5 W
Allacciamento
Morsetti a vite
Senso di rotazione
Selezionabile tramite cablaggio
Azionamento manuale
Pulsante e maniglia
Forza
Min. 10Nm (alla tensione nominale)
Angolo di rotazione
Limitato elettricamente a 90°
Tempo di rotazione
280 s
Livello sonoro
Max. 35 db(A)
Indicazione di posizione
Scala reversibile 0....10
Posizione di montaggio
Tutte tranne motore sotto
Classe di protezione
III
Temperatura ambiente
0....+50°C
Semplice montaggio sul perno della valvola con adattatori specifici per
le più comuni valvole di mercato. Un fermo antitorsione è fornito il kit di
montaggio. La posizione di montaggio può essere scelta a scatti di 90°.
L’angolo di rotaziozione è limitato a 90°. Quando raggiunge entrambe le
posizioni finali, la tensione di alimentazione viene interrotta da contatti
incorporati di finecorsa.
In caso di guasto del regolatore, l’attuatore può essere azionato
manualmente posizionando il selettore sulla calotta nella posizione
manuale e ruotando la maniglia.
Schema elettrico
O34A
N L1 L1
Temperatura di stoccaggio -10....+80°C
EMC
CE 89/336/EEC e 92/31/EEC
Manutenzione
Nessuna
Peso
400 g
1
Dimensioni
Legenda
A
valvola
E
etichetta di posizione
B
perno antitorsione
F
maniglia az. manuale
C
raccordo(i) perno valvola
G
vite di fissaggio
C
attuatore O34A
2
3
