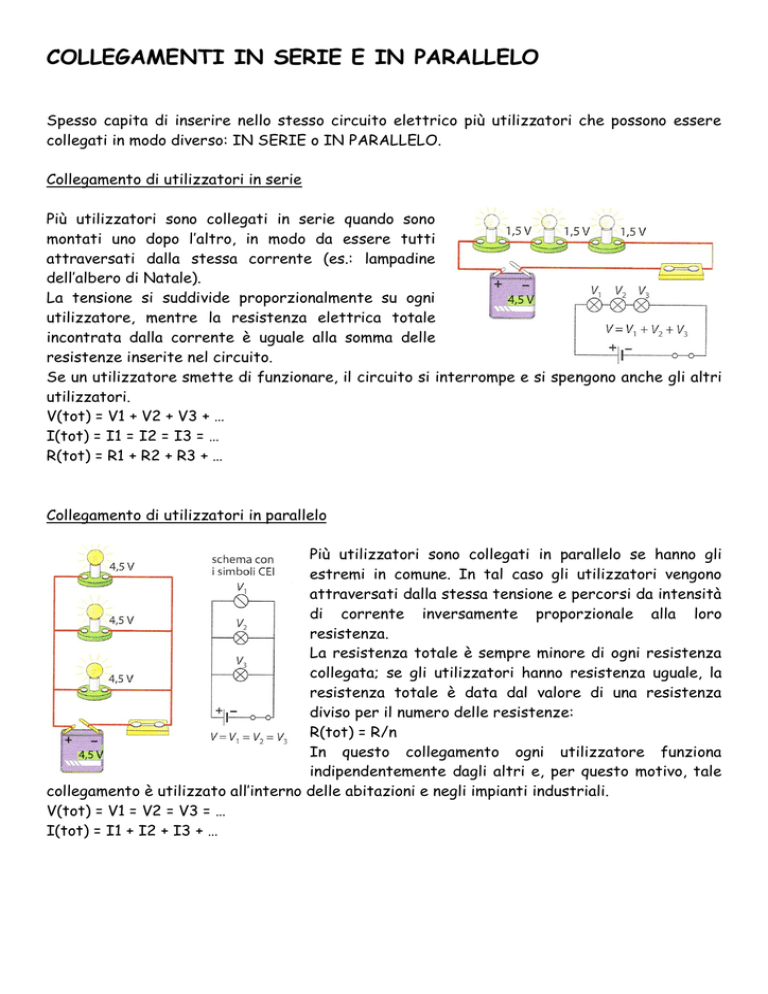

COLLEGAMENTI IN SERIE E IN PARALLELO Spesso capita di inserire nello stesso circuito elettrico più utilizzatori che possono essere collegati in modo diverso: IN SERIE o IN PARALLELO. Collegamento di utilizzatori in serie Più utilizzatori sono collegati in serie quando sono montati uno dopo l’altro, in modo da essere tutti attraversati dalla stessa corrente (es.: lampadine dell’albero di Natale). La tensione si suddivide proporzionalmente su ogni utilizzatore, mentre la resistenza elettrica totale incontrata dalla corrente è uguale alla somma delle resistenze inserite nel circuito. Se un utilizzatore smette di funzionare, il circuito si interrompe e si spengono anche gli altri utilizzatori. V(tot) = V1 + V2 + V3 + … I(tot) = I1 = I2 = I3 = … R(tot) = R1 + R2 + R3 + … Collegamento di utilizzatori in parallelo Più utilizzatori sono collegati in parallelo se hanno gli estremi in comune. In tal caso gli utilizzatori vengono attraversati dalla stessa tensione e percorsi da intensità di corrente inversamente proporzionale alla loro resistenza. La resistenza totale è sempre minore di ogni resistenza collegata; se gli utilizzatori hanno resistenza uguale, la resistenza totale è data dal valore di una resistenza diviso per il numero delle resistenze: R(tot) = R/n In questo collegamento ogni utilizzatore funziona indipendentemente dagli altri e, per questo motivo, tale collegamento è utilizzato all’interno delle abitazioni e negli impianti industriali. V(tot) = V1 = V2 = V3 = … I(tot) = I1 + I2 + I3 + … Collegamento di generatori in serie Quando si ha bisogno di una tensione più elevata di quella che può produrre un solo generatore, si ricorre al collegamento in serie che avviene unendo il polo positivo di un elemento con il polo negativo dell’altro e così via. Con il collegamento in serie si ottiene una batteria la cui tensione risulta essere uguale alla somma delle tensioni di ogni singolo elemento, mentre l’intensità è quella che potrebbe fornire un solo elemento. V(tot) = V1 + V2 + V3 + … I(tot) = I1 = I2 = I3 = … Collegamento di generatori in parallelo Si ricorre al collegamento di generatori in parallelo quando si vuole ottenere una corrente elettrica di intensità maggiore di quella che può erogare un solo generatore. Si ottiene il collegamento in parallelo unendo tra loro i poli positivi da un lato e i poli negativi dall’altro. Nel collegamento in parallelo la tensione è pari a quella fornita da un solo elemento, mentre l’intensità di corrente è uguale alla somma delle intensità erogate dai singoli elementi. V(tot) = V1 = V2 = V3 = … I(tot) = I1 + I2 + I3 + …
