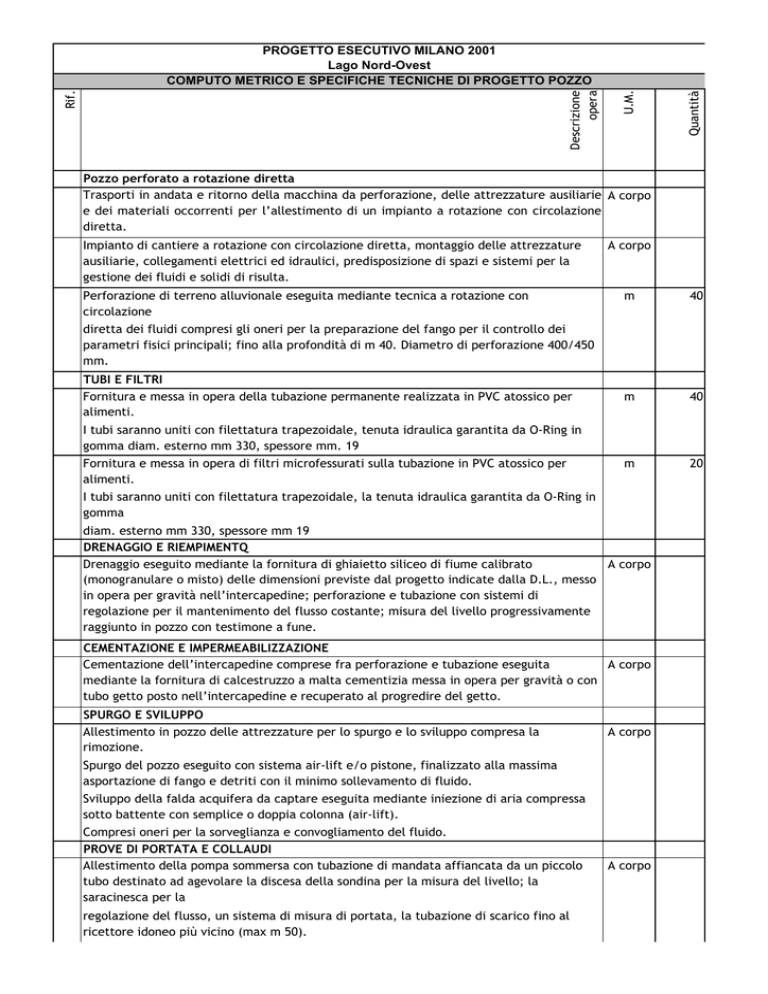

PROGETTO ESECUTIVO MILANO 2001
Lago Nord-Ovest
COMPUTO METRICO E SPECIFICHE TECNICHE DI PROGETTO POZZO
Pozzo perforato a rotazione diretta
Trasporti in andata e ritorno della macchina da perforazione, delle attrezzature ausiliarie A corpo
e dei materiali occorrenti per l’allestimento di un impianto a rotazione con circolazione
diretta.
Impianto di cantiere a rotazione con circolazione diretta, montaggio delle attrezzature
ausiliarie, collegamenti elettrici ed idraulici, predisposizione di spazi e sistemi per la
gestione dei fluidi e solidi di risulta.
Perforazione di terreno alluvionale eseguita mediante tecnica a rotazione con
circolazione
A corpo
m
40
m
40
m
20
diretta dei fluidi compresi gli oneri per la preparazione del fango per il controllo dei
parametri fisici principali; fino alla profondità di m 40. Diametro di perforazione 400/450
mm.
TUBI E FILTRI
Fornitura e messa in opera della tubazione permanente realizzata in PVC atossico per
alimenti.
I tubi saranno uniti con filettatura trapezoidale, tenuta idraulica garantita da O-Ring in
gomma diam. esterno mm 330, spessore mm. 19
Fornitura e messa in opera di filtri microfessurati sulla tubazione in PVC atossico per
alimenti.
I tubi saranno uniti con filettatura trapezoidale, la tenuta idraulica garantita da O-Ring in
gomma
diam. esterno mm 330, spessore mm 19
DRENAGGIO E RIEMPIMENTQ
Drenaggio eseguito mediante la fornitura di ghiaietto siliceo di fiume calibrato
A corpo
(monogranulare o misto) delle dimensioni previste dal progetto indicate dalla D.L., messo
in opera per gravità nell’intercapedine; perforazione e tubazione con sistemi di
regolazione per il mantenimento del flusso costante; misura del livello progressivamente
raggiunto in pozzo con testimone a fune.
CEMENTAZIONE E IMPERMEABILIZZAZIONE
Cementazione dell’intercapedine comprese fra perforazione e tubazione eseguita
A corpo
mediante la fornitura di calcestruzzo a malta cementizia messa in opera per gravità o con
tubo getto posto nell’intercapedine e recuperato al progredire del getto.
SPURGO E SVILUPPO
Allestimento in pozzo delle attrezzature per lo spurgo e lo sviluppo compresa la
rimozione.
A corpo
Spurgo del pozzo eseguito con sistema air-lift e/o pistone, finalizzato alla massima
asportazione di fango e detriti con il minimo sollevamento di fluido.
Sviluppo della falda acquifera da captare eseguita mediante iniezione di aria compressa
sotto battente con semplice o doppia colonna (air-lift).
Compresi oneri per la sorveglianza e convogliamento del fluido.
PROVE DI PORTATA E COLLAUDI
Allestimento della pompa sommersa con tubazione di mandata affiancata da un piccolo
tubo destinato ad agevolare la discesa della sondina per la misura del livello; la
saracinesca per la
regolazione del flusso, un sistema di misura di portata, la tubazione di scarico fino al
ricettore idoneo più vicino (max m 50).
A corpo
Prova di emungimento del nono eseguita mediante l’utilizzo dell’impianto di pompaggio e
misura sopra descritto nonché il noleggio di un gruppo elettrogeno di adeguata potenza, i
carburanti e lubrificanti.
ATTREZZAMENTO ELETTROIDRAULICO
01- Gruppo elettropompa sommergibile GRUNDFOS SP 125-2 + motore Franklin
sovradimensionato da 6” esecuzione completamente in acciaio inox dalle seguenti
caratteristiche;
n
1
m
n
35
1
Tronchetto di unione pompa/tubazione di mandata, filettato/flangiato, fornito di asole
per la protezione di cavi elettrosommersi e protetto da zincatura antiruggine applicata a
bagno sia internamente che esternamente, completo di dadi, bulloni zincati e guarnizioni.
n
1
Tubazione di mandata DN 150 flangiata in barre da 6,00 m protetta da zincatura applicata
a caldo sia internamente che esternamente, completa di dadi, bulloni, guarnizioni, asole
per la protezione dei cavi sommersi e tubo laterale in PEAD di protezione della sonda di
livello
m
36
Testata di chiusura pozzo costruita secondo le prescrizioni dell’ASL, completa di flangia,
controflangia, dadi, bulloni e guarnizioni, prowista di tronchi di collegamento alle
tubazioni apertura per il passaggio dei cavi elettrici, delle sondine contro la marcia a
secco, del tubo idrometrico e protetta da zincatura applicata a caldo sia internamente
che esternamente. DN350
n
1
Curva a 900 flangiata a 8 fori UNI 2278 PN 16 completa di T di spurgo, dispositivo per
attacco manometro, dadi, bulloni, guarnizioni, protetta da zincatura antiruggine
applicata a bagno sia internamente che esternamente. DN150
n
1
Valvola di ritegno ASSIALE corpo in ghisa, chiusura perfetta con conformazione favorevole
al flusso sicurezza di funzionamento in qualsiasi posizione di montaggio. DN 150. PN16
n
1
Saracinesca EURO-HAWLE-BERMAD-ACMO corpo, coperchio e cappuccio in ghisa sferoidale
asta in acciaio inox cuneo gommato di tenuta in gomma. DN 150. PN16
n
1
Manometro a bagno di glicerina completo di rubinetto e serpentina anticolpo d’ariete per
il controllo della pressione della tubazione di mandata e rubinetti di prelievo.
n
1
A corpo
1
n
1
PORTATA l/s 0 16,7 33 39 44,5
PORTATA mc/h 0 60 120 140 160
PREVALENZA m 60 54 42 35 27
POTENZA NOMINALE KW 30 HP 40
POTENZA ASSORBITA KW 22 HP 30
TENSIONE V 380
FREQUENZA Hz 50
Cavo elettrosommergibile sez. 4x16 mmq completo di fascette reggicavo.
Scatole di giunzione vulcanizzata per cavi elettrici da alloggiare in ambiente subacqueo.
Raccorderia idraulica necessaria al collegamento pozzo/rete:
- N. 3 curve DN 150
- M 15 tubo DN 150
- N. 30 flange DN 150 PN 16
Misuratore di portata ad induzione elettromagnetica SIEMENS MG2500. Esecuzione
completa ad autozero, rivestimento interno in gomma dura, completo di elettronica
associata.
Alimentazione V 220. Uscita in corrente 0-4/20 mA e ad impulsi fattorizzati. Display
incorporato, programmazione a microprocessore IP 65, flangiato. DN 150 PN 16
Fornitura di convertitore di frequenza marca LENZE EMOTRON TIPO FDU 40 2.0 dalle
seguenti caratteristiche:
CLASSE DI PROTEZIONE IP 54
CIRCUITO DI POTENZA
- TENSIONE ALIM.: V 380 trifase ± 10%
- TENSIONE MOTORE: V 380 trifase
- MASSIMA POTENZA DEL MOTORE APPLICABILE: KW 30
- MASSIMA CORRENTE FUNZ. CONTINUO: A 61
- MASSIMA CORRENTE (60 sec.): A 73
- MASSIMA TEMPERATURA AMBIENTE E PIENO CARICO: 40° C
- PROTEZIONE CONTRO I CIRCUITI: protezione totale fra le fasi motore e tra fase e massa
- FILTRO RFI INCORPORATO
n
1
n
1
CIRCUITO DI CONTROLLO
- Completamente digitale funzionamento con microprocessore programmabile
- N.4 ingressi analogici programmabili
- N.1 ingresso ad impulsi programmabile
- N.2 uscite analogiche programmabili
- N.8 ingressi digitali programmabili
- N.2 uscite digitali programmabili
- N.3 contratti a relè programmabili
- N.1 ingresso/uscita per comunicazioni seriali
- N. 1 visualizzatore retroilluminato multifunzione
- Isolamento galvanico del circuito di controllo dal circuito di potenza
Allestimento, carico, scarico e trasporto dei materiali necessari all’esecuzione dei lavori,
compreso il noleggio di autocarro con grù appositamente attrezzato per la posa delle
elettropompe
sommerse comprese le prestazioni di personale specializzato e assistenza tecnica.
