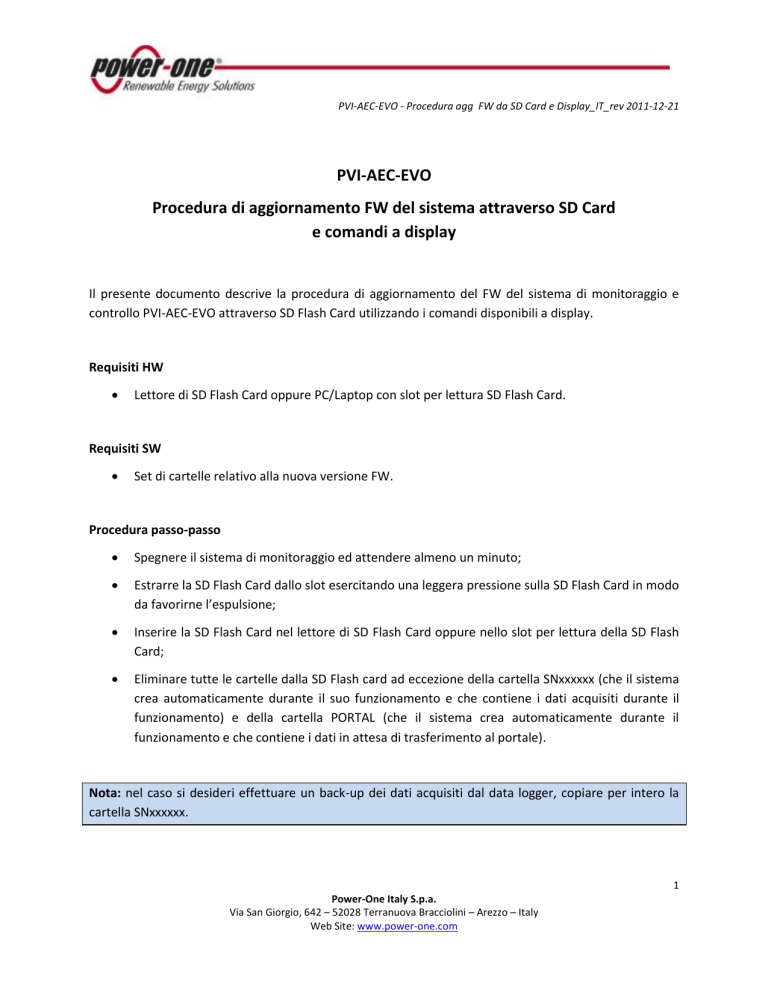

PVI-AEC-EVO
Procedura di aggiornamento FW del sistema attraverso SD Card
e comandi a display
Il presente documento descrive la procedura di aggiornamento del FW del sistema di monitoraggio e
controllo PVI-AEC-EVO attraverso SD Flash Card utilizzando i comandi disponibili a display.
Requisiti HW

Lettore di SD Flash Card oppure PC/Laptop con slot per lettura SD Flash Card.
Requisiti SW

Set di cartelle relativo alla nuova versione FW.
Procedura passo-passo

Spegnere il sistema di monitoraggio ed attendere almeno un minuto;

Estrarre la SD Flash Card dallo slot esercitando una leggera pressione sulla SD Flash Card in modo
da favorirne l’espulsione;

Inserire la SD Flash Card nel lettore di SD Flash Card oppure nello slot per lettura della SD Flash
Card;

Eliminare tutte le cartelle dalla SD Flash card ad eccezione della cartella SNxxxxxx (che il sistema
crea automaticamente durante il suo funzionamento e che contiene i dati acquisiti durante il
funzionamento) e della cartella PORTAL (che il sistema crea automaticamente durante il
funzionamento e che contiene i dati in attesa di trasferimento al portale).
Nota: nel caso si desideri effettuare un back-up dei dati acquisiti dal data logger, copiare per intero la
cartella SNxxxxxx.
1
Power-One Italy S.p.a.
Via San Giorgio, 642 – 52028 Terranuova Bracciolini – Arezzo – Italy
Web Site: www.power-one.com
PVI-AEC-EVO - Procedura agg FW da SD Card e Display_IT_rev 2011-12-21
Nota: in taluni casi la SD Card potrebbe contenere soltanto le cartelle SNxxxxxx e PORTAL: in questi casi
effettuare la copia della cartella SNxxxxxxx (se di interesse) e procedere al passo successivo.

Copiare nella radice della SD Flash Card il set di cartelle relativo alla nuova versione FW.
Nota: qualora la SD Card venga identificata dal PC/laptop come drive D:/, copiare il set di cartelle
direttamente nella destinazione D:/.










Estrarre la SD Flash Card dal lettore di SD Flash Card oppure dallo slot per la lettura di SD Flash
Card;
Inserire la SD Flash Card nello slot di PVI-AEC-EVO esercitando una leggera pressione sulla SD
Flash Card in modo da favorirne il bloccaggio;
Scollegare dal data logger tutte le connessioni presenti (linea/e RS485, connessione LAN, sensori,
modem GSM/GPRS se presente);
Accendere il sistema: durante la fase di aggiornamento del FW è indispensabile che al sistema
non venga meno l’alimentazione. L’interruzione dell’alimentazione durante la riprogrammazione
potrebbe risultare in un blocco del sistema;
Accedere a display inserendo la password di amministratore “0010”;
Accedere al menu SETTINGS  UPGRADE FIRMWARE  UPGRADE AVR  Confirm per
procedere; attendere il completamento dell’aggiornamento ed il successivo riavvio. Il processo di
riavvio sarà completato quando a display sarà visualizzata data/ora.
Accedere al menu SETTINGS  UPGRADE FIRMWARE  UPGRADE ADC  Confirm per
procedere; attendere il completamento dell’aggiornamento. Il processo di aggiornamento sarà
completato quando a display sarà visualizzato il messaggio “Upgrade Success”.
Accedere al menu SETTINGS  UPGRADE FIRMWARE  UPGRADE DISPLAY  Confirm per
procedere; attendere il completamento dell’aggiornamento. Il processo di aggiornamento sarà
completato quando a display sarà visualizzato il messaggio “Upgrade Success”.
Accedere al menu SETTINGS  UPGRADE CONFIG  Confirm per procedere; attendere il
completamento dell’aggiornamento. Il processo di aggiornamento sarà completato quando a
display tornerà a visualizzare UPGRADE CONFIG.
Spegnere il sistema; ripristinare tutte le connessioni (linea/e RS485, connessione LAN, sensori),
quindi riavviare il sistema.
