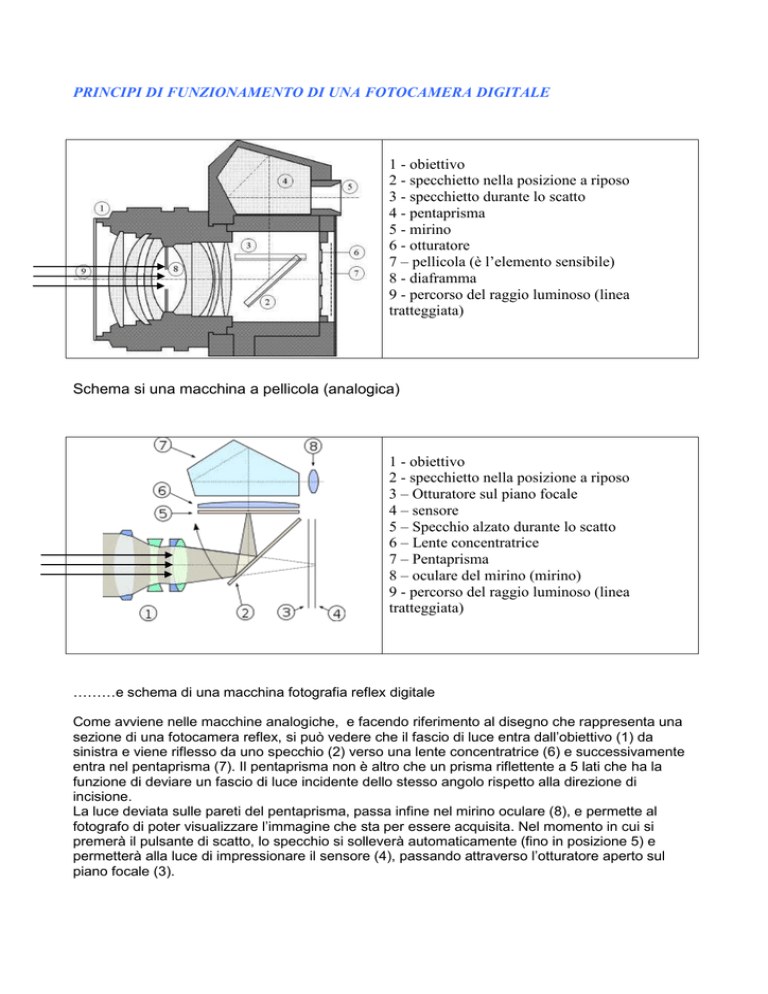

PRINCIPI DI FUNZIONAMENTO DI UNA FOTOCAMERA DIGITALE
1 - obiettivo
2 - specchietto nella posizione a riposo
3 - specchietto durante lo scatto
4 - pentaprisma
5 - mirino
6 - otturatore
7 – pellicola (è l’elemento sensibile)
8 - diaframma
9 - percorso del raggio luminoso (linea
tratteggiata)
Schema si una macchina a pellicola (analogica)
1 - obiettivo
2 - specchietto nella posizione a riposo
3 – Otturatore sul piano focale
4 – sensore
5 – Specchio alzato durante lo scatto
6 – Lente concentratrice
7 – Pentaprisma
8 – oculare del mirino (mirino)
9 - percorso del raggio luminoso (linea
tratteggiata)
………e schema di una macchina fotografia reflex digitale
Come avviene nelle macchine analogiche, e facendo riferimento al disegno che rappresenta una
sezione di una fotocamera reflex, si può vedere che il fascio di luce entra dall’obiettivo (1) da
sinistra e viene riflesso da uno specchio (2) verso una lente concentratrice (6) e successivamente
entra nel pentaprisma (7). Il pentaprisma non è altro che un prisma riflettente a 5 lati che ha la
funzione di deviare un fascio di luce incidente dello stesso angolo rispetto alla direzione di
incisione.
La luce deviata sulle pareti del pentaprisma, passa infine nel mirino oculare (8), e permette al
fotografo di poter visualizzare l’immagine che sta per essere acquisita. Nel momento in cui si
premerà il pulsante di scatto, lo specchio si solleverà automaticamente (fino in posizione 5) e
permetterà alla luce di impressionare il sensore (4), passando attraverso l’otturatore aperto sul
piano focale (3).
Schema del processo di acquisizione delle immagini nel sistema digitale
Ora vediamo nello schema seguente come l’immagine viene convertita da analogica a digitale
L’apparecchio digitale attraverso
l’obiettivo riceve sul sensore (1)
posto sul fondo della sua camera
oscura una immagine analogica
come del resto avviene nelle
macchine a pellicola.
Il sensore è poi collegato con un
amplificatore dei segnali luminosi
che compongono l’immagine (2).
Quindi un convertitore (3) di
segnali luminosi analogici in valori
digitali provvede trasformare in
dati digitali l’immagine (4).
Ogni immagine diventa un file
digitale che viene conservato in
un computer (5) posto all’interno
della macchina.
Due immagini di un sensore prima di essere installato su una fotocamera digitale
