Antifurto a fibra ottica ETER BIOMETRIC per pannelli solari

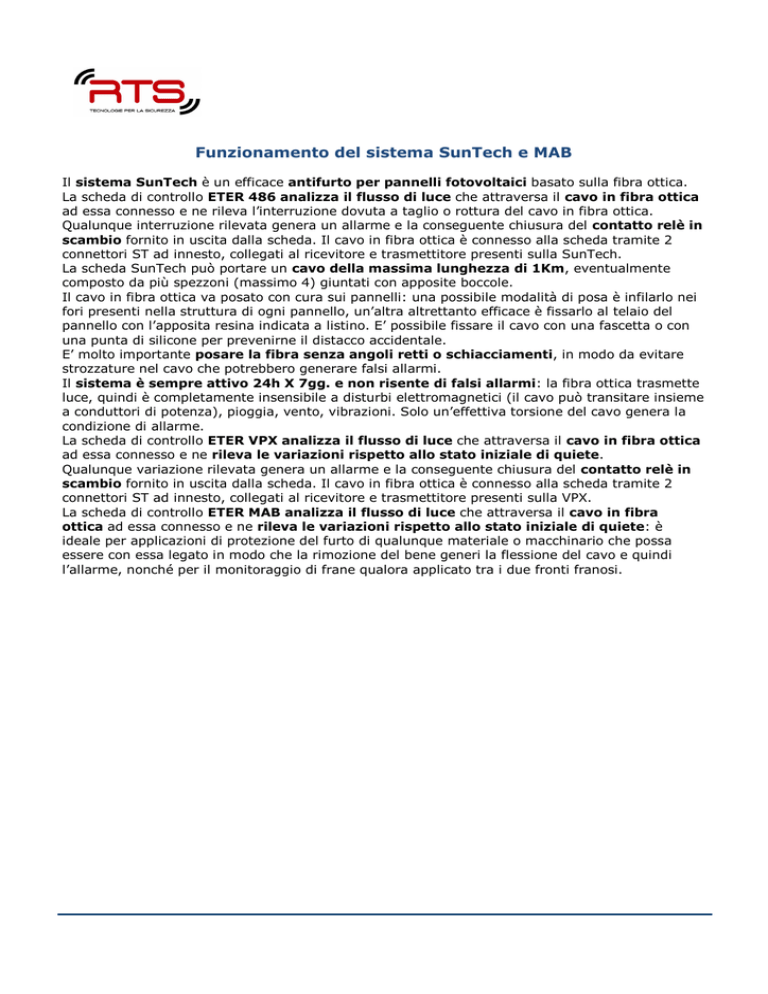

Funzionamento del sistema SunTech e MAB
Il sistema SunTech è un efficace antifurto per pannelli fotovoltaici basato sulla fibra ottica.
La scheda di controllo ETER 486 analizza il flusso di luce che attraversa il cavo in fibra ottica
ad essa connesso e ne rileva l’interruzione dovuta a taglio o rottura del cavo in fibra ottica.
Qualunque interruzione rilevata genera un allarme e la conseguente chiusura del contatto relè in
scambio fornito in uscita dalla scheda. Il cavo in fibra ottica è connesso alla scheda tramite 2
connettori ST ad innesto, collegati al ricevitore e trasmettitore presenti sulla SunTech.
La scheda SunTech può portare un cavo della massima lunghezza di 1Km, eventualmente
composto da più spezzoni (massimo 4) giuntati con apposite boccole.
Il cavo in fibra ottica va posato con cura sui pannelli: una possibile modalità di posa è infilarlo nei
fori presenti nella struttura di ogni pannello, un’altra altrettanto efficace è fissarlo al telaio del
pannello con l’apposita resina indicata a listino. E’ possibile fissare il cavo con una fascetta o con
una punta di silicone per prevenirne il distacco accidentale.
E’ molto importante posare la fibra senza angoli retti o schiacciamenti, in modo da evitare
strozzature nel cavo che potrebbero generare falsi allarmi.
Il sistema è sempre attivo 24h X 7gg. e non risente di falsi allarmi: la fibra ottica trasmette
luce, quindi è completamente insensibile a disturbi elettromagnetici (il cavo può transitare insieme
a conduttori di potenza), pioggia, vento, vibrazioni. Solo un’effettiva torsione del cavo genera la
condizione di allarme.
La scheda di controllo ETER VPX analizza il flusso di luce che attraversa il cavo in fibra ottica
ad essa connesso e ne rileva le variazioni rispetto allo stato iniziale di quiete.
Qualunque variazione rilevata genera un allarme e la conseguente chiusura del contatto relè in
scambio fornito in uscita dalla scheda. Il cavo in fibra ottica è connesso alla scheda tramite 2
connettori ST ad innesto, collegati al ricevitore e trasmettitore presenti sulla VPX.
La scheda di controllo ETER MAB analizza il flusso di luce che attraversa il cavo in fibra
ottica ad essa connesso e ne rileva le variazioni rispetto allo stato iniziale di quiete: è
ideale per applicazioni di protezione del furto di qualunque materiale o macchinario che possa
essere con essa legato in modo che la rimozione del bene generi la flessione del cavo e quindi
l’allarme, nonché per il monitoraggio di frane qualora applicato tra i due fronti franosi.
Esempi di installazione:
Protezione Multiapplicazione
Codice
ETE MAB
ETE MAB/600
ETE 900
Descrizione
Scheda di analisi della torsione per segnale in fibra
ottica di vetro multiapplicazione completa di
connettori RX e TX – distanza massima di analisi
1.000 m.
Scheda di analisi della torsione per segnale in fibra
ottica di vetro multiapplicazione completa di
connettori RX e TX – distanza massima di analisi
600 m.
Cavo in fibra ottica di vetro per sistema di protezione
multiapplicazione con analisi della torsione.
Diametro 3mm.
Da connettorizzare con connettori di tipo ST.
Prezzo al metro.
ETE 510
Connettore ST per cavo in fibra ottica (compresa
intestazione)
ETE 511
Bussole passanti per giunzione cavo
Protezione di Pannelli Solari Fotovoltaici
Analisi solo Taglio
Codice
Descrizione
ETE 486 CUT
Scheda di analisi del taglio per segnale in fibra ottica di
vetro completa di connettori RX e TX – distanza
massima di analisi 1.000 mt.
ETE 502
Cavo in fibra ottica di vetro per sistema di protezione
pannelli solari con analisi del taglio.
Diametro 3 mm.
Da connettorizzare con connettori di tipo ST.
Prezzo al metro.
ETE 510
Connettore ST per cavo in fibra ottica (compresa
intestazione)
ETE 511
Bussole passanti per giunzione cavo
Protezione Perimetrale Antivibrazione
Codice
ETE AN300
Descrizione
Unità di analisi antivibrazione monozona standalone, gestisce una tratta di cavo sensore di
lunghezza massima 300 mt. - 2 relè di uscita
allarme e tamper da 1A in scambio
Dimensioni 220x120x80 mm
Involucro IP65 – alimentazione 12VDC – 150mA
Incluso terminatore di linea in contenitore IP65 Dimensioni 55x55x35 mm.
ETE AN307
Unità di analisi antivibrazione doppia zona standalone, gestisce due tratte di cavo sensore di
lunghezza massima 300 mt. ciascuna - 2 relè di
uscita allarme e 1 relè di tamper NC da 2A
Dimensioni 175 x 80 x 60 mm
Involucro IP65 – alimentazione 12VDC – 1W
Inclusi 2 terminatori di linea in contenitore IP65 Dimensioni 50 x 45 x 30 mm.
Programmazione tramite 3 pulsanti di configurazione e
display
ETE AN307 COM
Unità di analisi antivibrazione doppia zona con
comunicazione di rete RS485, gestisce due tratte di
cavo sensore di lunghezza massima 300 mt.
ciascuna - 2 relè di uscita allarme e tamper NC da 2A
Dimensioni 175 x 80 x 60 mm
Involucro IP65 – alimentazione 12VDC – 1W
Inclusi 2 terminatori di linea in contenitore IP65 Dimensioni 50 x 45 x 30 mm.
Programmazione tramite 3 pulsanti di configurazione e
display oppure tramite software di gestione
attraverso comunicazione RS485
ETE K307
ETE RM-307
Convertitore seriale RS232 per gestione delle unità
di analisi AN307 COM in rete RS485 e software di
supervisione con mappe grafiche
Ripetitore per linea RS485 necessario a rinfrescare il
segnale in caso di linee più lunghe di 1000mt.
Funzionamento del Sistema di Protezione Perimetrale
ll sistema AN307 è un rilevatore di vibrazione per le recinzioni perimetrali, sia costituite da reti
a maglie che da rete metallica rigida. Il sistema è composto da cavo sensore e unità di analisi.
Ogni tentativo di scavalcamento, sfondamento o taglio della recinzione viene rilevato generando
un allarme. E’ possibile regolare il sistema tramite una soglia di sensibilità e definendo la quantità
di allarmi consecutivi da rilevare, in modo da renderlo immune a falsi allarmi generati da animali,
intemperie o vegetazione.
Il cavo viene applicato sulla recinzione ad 1 - 1.30 mt. da terra a seconda dell’altezza della
recinzione e fissato con fascette plastiche da esterno ogni 40 – 60 cm.
