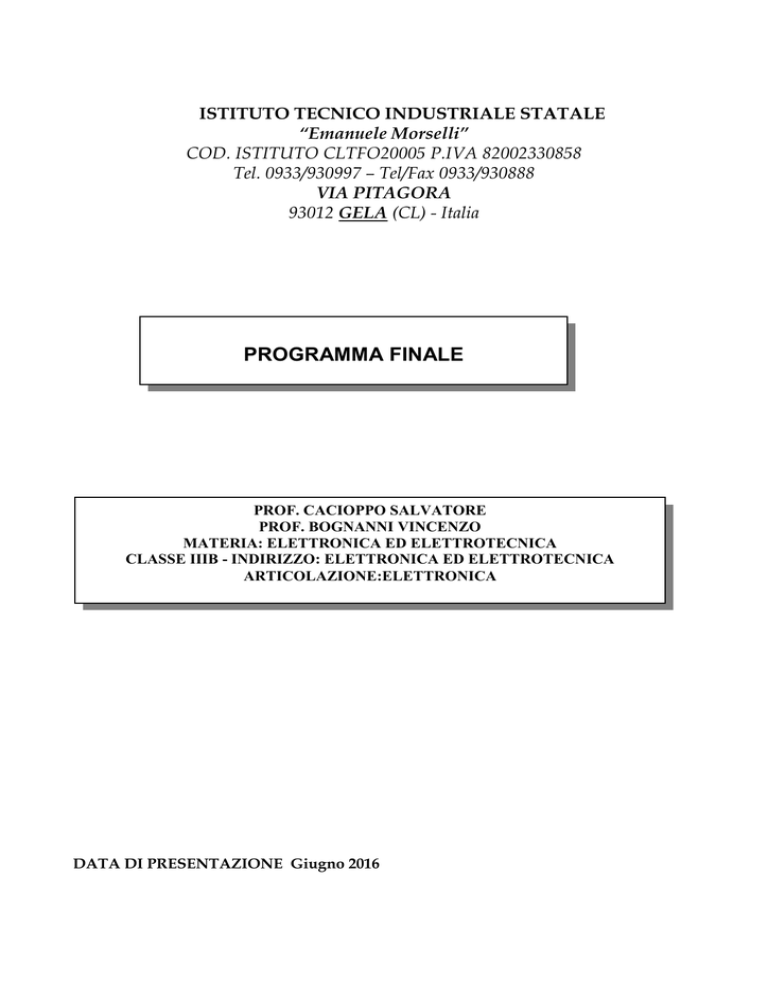

ISTITUTO TECNICO INDUSTRIALE STATALE
“Emanuele Morselli”
COD. ISTITUTO CLTFO20005 P.IVA 82002330858
Tel. 0933/930997 – Tel/Fax 0933/930888
VIA PITAGORA
93012 GELA (CL) - Italia
PROGRAMMA FINALE
PROF. CACIOPPO SALVATORE
PROF. BOGNANNI VINCENZO
MATERIA: ELETTRONICA ED ELETTROTECNICA
CLASSE IIIB - INDIRIZZO: ELETTRONICA ED ELETTROTECNICA
ARTICOLAZIONE:ELETTRONICA
DATA DI PRESENTAZIONE Giugno 2016
Materia:
ELETTRONICA ED ELETTROTECNICA
Docente:
CACIOPPO SALVATORE
Docente di Laboratorio:
BOGNANNI VINCENZO
Libri di testo adottati:
Elettrotecnica ed elettronica
Autore : Stefano Mirandola
Casa Editrice : Zanichelli
Elettrotecnica:
Le grandezze fisiche dell'elettrotecnica e dell'elettronica;
I bipoli Lineari;
I generatori: di corrente e di tensione;
il resistore;
Potenza dissipata in un resistore;
Resistori in serie e parallelo; codice colore delle resistenze;
Il partitore di tensione e il potenziometro;
Il partitore di corrente;
Calcolo, della corrente in un circuito, della c.d.t. e della potenza dissipata in un circuito;
principio di sovrapposizione degli effetti;
Teorema di Thevenin;
Principi di Kirchoff;
Diodi di segnale e diodi led;
L’elettronica digitale
Algebra di Boole- assiomi e teoremi;
Porte logiche;
Porta universale Nand;
Operazioni matematiche con in numeri binari;
Somma, sottrazione, divisione e moltiplicazione con i numeri binari;
Sintesi delle funzioni Booleane;
Decodificatori;
Circuito decodifica da codice binario a codice gray;
Decoder driver per display a 7 segmenti;
Multiplexer . Mux “4 to 1" e Mux "8 to1"
Half adder e Full adder ;
Flip-Flop R-S con porte Nand e porte Nor ;
Flip-Flop J-K , tipo D sincrono con CK;
Laboratorio di Elettrotecnica ed Elettronica
Strumentazione di base
Uso della breadboard
pag. 2/3
I codici a colori dei resistori
Utilizzazione di diodi LED e resistenze
Utilizzazione del tester
Utilizzazione dell’alimentatore stabilizzato
Utilizzazione del generatore di segnali
Utilizzazione dell’oscilloscopio
Calcolo di una resistenza elettrica con il metodo voltamperometrico;
Realizzazione di un circuito logico con sole porte Nand che sia in grado di segnalare con un diodo led un
numero primo compreso tra 1 e 15;
Saldatura componenti a stagno;
Realizzazione master con la tecnica della fotoincisione.
Gli insegnanti
Gli alunni
Salvatore Cacioppo
Vincenzo Bognanni
