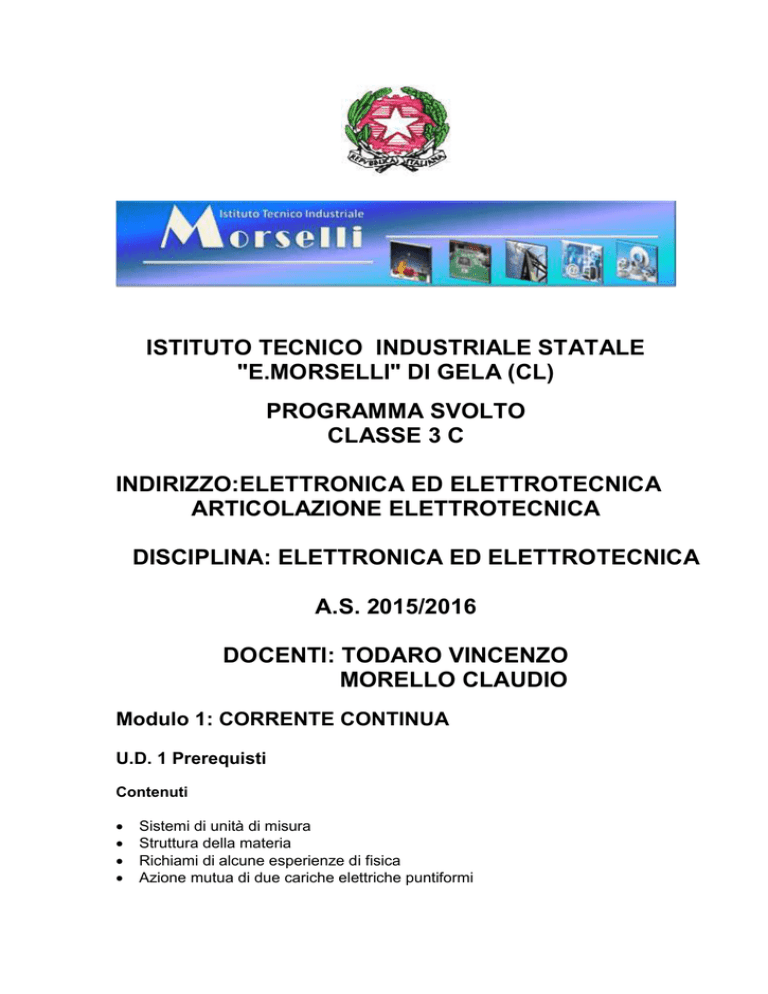

ISTITUTO TECNICO INDUSTRIALE STATALE
"E.MORSELLI" DI GELA (CL)
PROGRAMMA SVOLTO
CLASSE 3 C
INDIRIZZO:ELETTRONICA ED ELETTROTECNICA
ARTICOLAZIONE ELETTROTECNICA
DISCIPLINA: ELETTRONICA ED ELETTROTECNICA
A.S. 2015/2016
DOCENTI: TODARO VINCENZO
MORELLO CLAUDIO
Modulo 1: CORRENTE CONTINUA
U.D. 1 Prerequisti
Contenuti




Sistemi di unità di misura
Struttura della materia
Richiami di alcune esperienze di fisica
Azione mutua di due cariche elettriche puntiformi
U.D. 2 IL CIRCUITO ELETTRICO
Contenuti


















Il circuito elettrico
La corrente elettrica
Intensità di corrente
Differenza di potenziale elettrico
Potenza elettrica
Resistenza elettrica di un conduttore metallico
Legge di Ohm
Resistività e conduttività
Variazione di ed R in funzione della temperatura
Classificazione degli errori
Errore assoluto, relativo, percentuale
Propagazione degli errori: somma, differenza, prodotto e rapporto di due
grandezze misurate
Cifre significative e arrotondamenti
Classe degli strumenti
Classificazione degli strumenti di misura
Parti componenti degli strumenti di misura
Scale
Indici, metodi di lettura ed errore di parallasse
Laboratorio di misure


Misura di tensione e di corrente in un circuito
Caratteristica esterna di un bipolo passivo
UNITA' DIDATTICA 3: LEGGE DI OHM GENERALIZZATA E LEGGI
DI KIRCHHOFF
Contenuti
 Bipoli elettrici attivi e passivi
 Convenzioni e legge di Ohm generalizzata
 Generatori reali ed ideali di tensione
 Leggi di Kirchhoff
 Collegamento di resistenze: serie e parallelo
 Partitore di corrente
 Partitore di tensione
 Trasformazioni stella-triangolo e triangolo-stella
 Risoluzione di reti con un solo generatore
Laboratorio di misure

Verifica dei principi di Kirchhoff
Programma svolto Elettronica ed Elettrotecnica 3 C A.S. 2015/2016
2

Verifica del partitore di corrente e di tensione

Misura di resistenza con il metodo voltamperometrico

Ponte di Wheatstone
U.D. 4: RETI ELETTRICHE IN CORRENTE CONTINUA
Contenuti
 Reti elettriche lineari
 Metodo di Maxwell
 Metodo dei potenziali di nodo



Teorema di Millman
Principio di sovrapposizione degli effetti
Teorema di Thevenin
U.D. 5 POTENZA ELETTRICA
Contenuti
 Espressioni della potenza elettrica
 Effetto Joule




Rendimento di un generatore
Additività delle potenze elettriche
Massimo trasferimento di potenza
Riscaldamento dei conduttori percorsi da corrente
Laboratorio di misure

Verifica della legge di Joule e tracciamento del grafico P=f(I)
I docentI
Vincenzo Todaro
________________________
Claudio Morello
________________________
Gela 03/06/2016
Gli studenti
