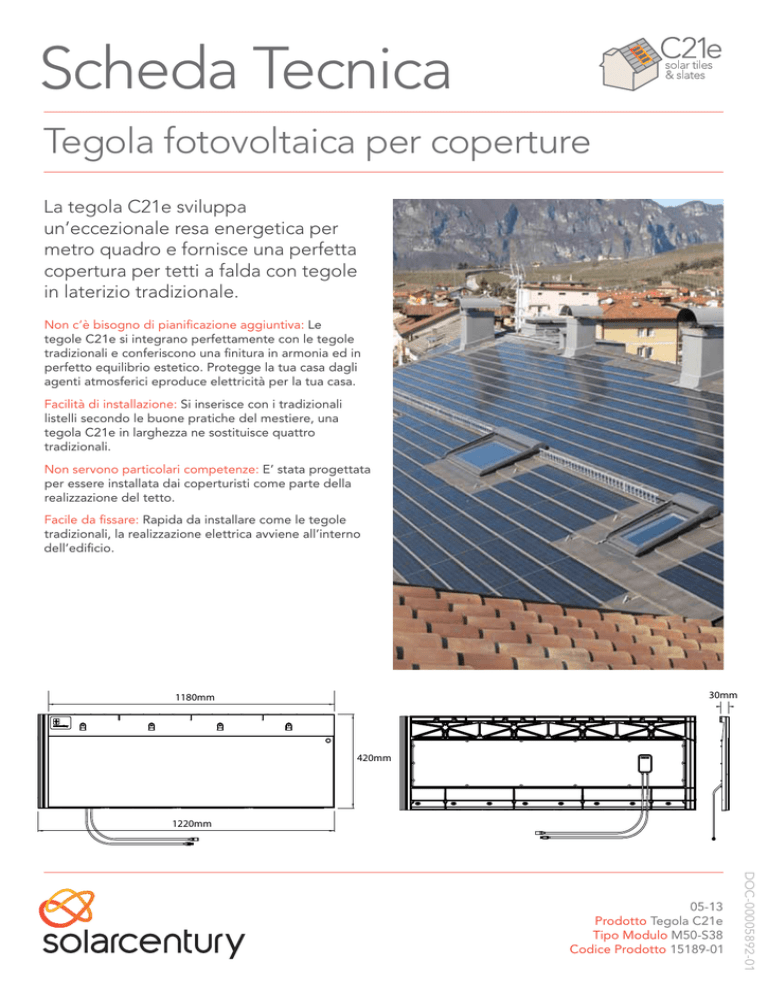

Scheda Tecnica

Scheda Tecnica
Tegola fotovoltaica per coperture
La tegola C21e sviluppa
un’eccezionale resa energetica per
metro quadro e fornisce una perfetta
copertura per tetti a falda con tegole
in laterizio tradizionale.
1210mm
445mm
Non c’è bisogno di pianificazione aggiuntiva: Le
tegole C21e si integrano perfettamente con le tegole
tradizionali e conferiscono una finitura in armonia ed in
1210mm Protegge la tua casa dagli
perfetto equilibrio estetico.
agenti atmosferici eproduce elettricità per la tua casa.
Facilità di installazione: Si inserisce con i tradizionali
listelli secondo le buone pratiche del mestiere, una
tegola C21e in larghezza ne sostituisce quattro
tradizionali.
15mm
445mm
Non servono particolari competenze: E’ stata progettata
per essere installata dai coperturisti come parte della
15mm
realizzazione del tetto.
Facile da fissare: Rapida da installare come le tegole
tradizionali, la realizzazione elettrica avviene all’interno
dell’edificio.
1180mm
420mm
1220mm
30mm
1180mm
420mm
1220mm
30mm
DOC-00005892-01
05-13
Prodotto Tegola C21e
Tipo Modulo M50-S38
Codice Prodotto 15189-01
59m
1180mm
Specifiche dimensionali
Compatibilità
Lunghezza lorda
1220
mm
Altezza lorda
420
mm
Wierer (Monier) - Tegal (Vedi le specifiche
di montaggio della C21e per la tegola
Tegal)
Spessore totale
30
mm
Altezza esposta (con 90 mm di sovrapposizione)
330
mm
Lunghezza della copertura
1180
mm
Lunghezza di appoggio
395
mm
Inclinazione minima del tetto (con 90 mm di sovrapposizione)*
22,5
gradi
Inclinazione minima del tetto (con 100 mm di sovrapposizione)*
17,5
gradi
Inclinazione massima del tetto*
90
gradi
Sovrapposizione (massima)
120
mm
Sovrapposizione (minima)
75
mm
Distanza minima tra i listelli
300
mm
Distanza massima tra i listelli
345
mm
Capacità massima di copertura
2,8
C21e/m2
Capacità minima di copertura
2,5
C21e/m2
Peso unitario
8
kg
Peso/m² coperto (massima)
19,7
kg/m2
Dimensione dei listelli (Minima; per
distanza massima tra le travi di 600 mm)
50 x 25
mm
Viti e fissaggi (fornite)†
Viti in acciaio autofilettanti da
4,5mm x 45 mm con rondelle in
neoprene. Quattro per tegola.
Montaggio
*Secondo le specifiche di montaggio
†Fare riferimento alle specifiche di montaggio delle tegole convenzionali che completano la copertura intorno alle C21e.
Prima di iniziare il montaggio si prega di
consultare la guida di Solarcentury per la
progettazione e installazione. L’utilizzo
e il montaggio delle tegole Solarcentury
C21e assume che la posa delle tegole e la
costruzione del tetto rispettino le norme UNI
di competenza (es. UNI 8178, 8627, 9460).
Certificazioni
Resistenza alle condizioni meterologiche
testate da BRE in accordo con gli standard
IT del settore delle coperture (EN15601)
Prova di esposizione a fuochi in accordo alla
BS 476-3: 2004, votazione AA
Progettata e fabbricata secondo la BS EN
490: 2004 per gli aspetti pertinenti
Specifiche elettriche
Tecnologia fotovoltaica
Cella monocristallina
Dimensioni della cella (numero) / Diodi
125 x 125 mm (18) / 1
Potenza nominale (Wp
50 Wp
Potenza specifica (con 90 mm di sovrapposizione)
128
Potenza specifica (con 100 mm di sovrapposizione)
132
Potenza specifica (con 120 mm di sovrapposizione)
141
Superficie del laminato (area attiva)
1174 x 318 mm
Efficienza della cella
18.9%
Efficienza del modulo
13.9%
Tensione MPP (Vmp)(2)
9.2 V
Corrente MPP (Imp)(2)
5.45 A
Tensione a vuoto (Voc)(2)
11.4 V
Corrente di corto circuito (Isc)(2)
5.70 A
Tensione di sistema massima (Vdc)
1000 V DC
Corrente nominale del fusibile di serie
9A
NOCT
48.0 °C
Coefficiente di temperatura della tensione a vuoto
-0.027 V/ °C
-0.241 %/ °C
Coefficiente di temperatura della corrente di corto circuito
1.88 mA /°C
0.033 %/ °C
Coefficiente di temperatura della potenza
-0.37 %/ °C
Connettori
Connettore con bloccaggio a scatto, IP 65
Cablatura
Cavi da 4mm² doppio isolamento, classe II
)(1)
Garanzie
Potenza in uscita garantita per 25 anni dalla
data del collaudo per l’ 80% della potenza
nominale. 10 anni di garanzia contro i difetti
di fabbricazione.
Per informazioni o per ordinare
un sistema con la Tegola C21e,
chiama Solarcentury Italia al
+39 (0) 2 9288 7050
(1) Test realizzato secondo le condizioni standard STC: 1000w/m2 d’irraggiamento, AM 1,5, Temperatura 25°C
(2) Valori di corrente, tensione e potenza soggetti ad una tolleranza del +/- 5%
T +39 02 9288 7050
F +39 02 9288 7069
www.solarcentury.it
© 05 2013 Solarcentury.
Per installazioni non conformi alle specifiche siete pregati di contattare Solarcentury.
Solarcentury si riserva il diritto di modificare le specifiche quando necessario senza preavviso.
