T - Lamborghini Calor

annuncio pubblicitario
TELAIO
O AD INCASSO
O PER TETTO
CON CO
OPPI/TEGOLE
ROOF INTEGRATED
I
F
FRAMES
FOR
COPPI//TILES
T ST - TELSTX
TELS
X
Pag.
P
1/7
RE
EV 07.2
1 2

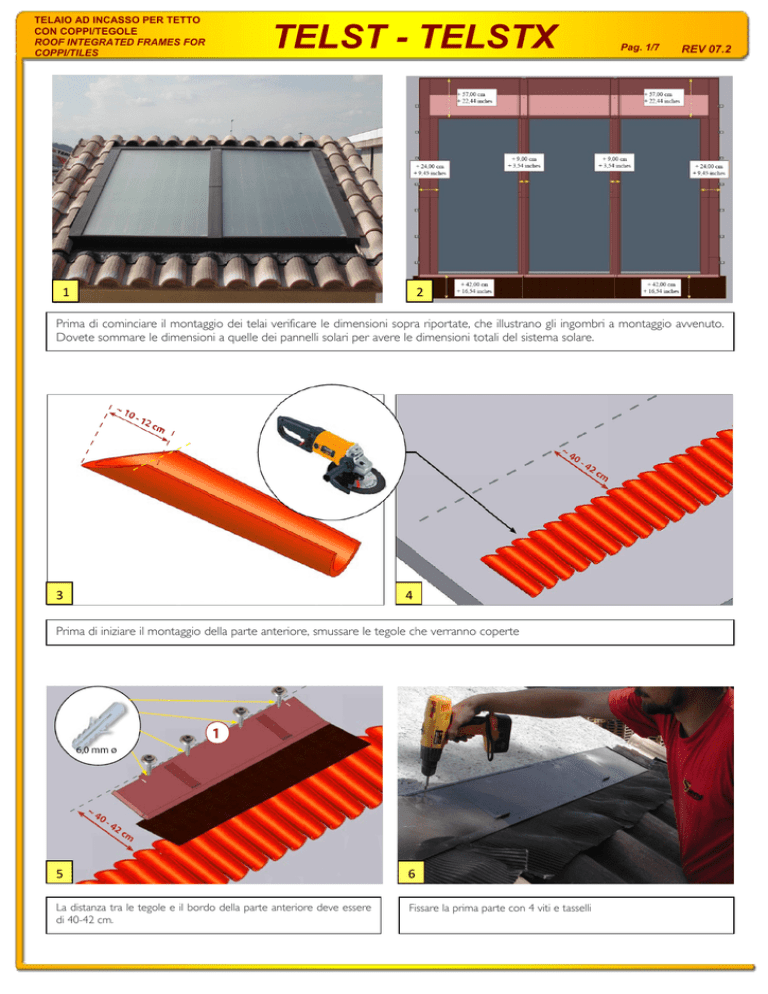

Prima di cominciare il montagggio dei telai verificare le dim
mensioni sopraa riportate, chhe illustrano gli ingombri a montaggio
m
avveenuto.
Do
ovete sommarre le dimensionni a quelle dei pannelli solari per avere le dimensioni tottali del sistemaa solare.
3 4
Prima di iniziare il montaggio della
d
parte anteeriore, smussaare le tegole chhe verranno coperte
5 6
La distanza tra le tegole
t
e il bord
do della parte annteriore deve essere
e
di 40-42
4
cm.
Fissare la prima parte
p
con 4 viti e tasselli
TELAIO
O AD INCASSO
O PER TETTO
CON CO
OPPI/TEGOLE
ROOF INTEGRATED
I
F
FRAMES
FOR
COPPI//TILES
T ST - TEL
TELS
LSTX
X
7 La paarte anteriore destra
d
deve esssere posata a fianco
f
della parrte già
fissataa. 9 Nel caso
c
di più di 2 pannelli prosseguire posando
o la parte succcessiva
comee la precedentee e fissarla con 4 viti e tasselli fino a giungere alla
parte finale
a destra..
11
1 Iniziarre da quello a sinistra e aggganciarlo alle alette della cop
pertura
anteriiore sinistra.
Pag.
P
2/7
RE
EV 07.2
8
Fissare anche questa
10
1
Dopo aver monntato la parte annteriore il passo
o successivo è quello di
fissare i pannellii solari.
12
Posizionare i 2 morsetti di b
bloccaggio ai latti ed al centro dei lati
destro e sinistro
o (come in figurra).
TELAIO AD INCASSO PER TETTO
CON COPPI/TEGOLE
ROOF INTEGRATED FRAMES FOR
COPPI/TILES
TELST - TELSTX
13 Stringerli saldamente al tetto.
15 Avere cura di agganciarlo alle apposite alette. Effettuare i collegamenti
idraulici.
17 Dopo aver fissato e connesso i pannelli è possibile montare le coperture
laterali, cominciate da quella inferiore laterale sinistra e posatela come in
figura 17
Pag. 3/7
REV 07.2
14
Posizionare il pannello successivo
16
Eseguire le stesse operazioni con tutti i pannelli, fissarli tutti con i 2
morsetti di bloccaggio.
18
Prima del fissaggio posate la parte laterale superiore in modo che
copra quella inferiore così che l’acqua non entri nel tetto. E’
sufficiente far scorrere la copertura verso il basso fino ad agganciare il
bordo superiore del pannello.
TELAIO AD INCASSO PER TETTO
OPPI/TEGOLE
CON CO
ROOF IN
NTEGRATED FRAMES
F
FOR
COPPI/T
TILES
T ST - TELS
TELS
STX
X
Pag.
P
4/7
RE
EV 07.2
19 Dopo aver posato la copertura fisssatela con 6 cllip e 5 viti con tasselli
comee mostrato in figgura 17
21 Monttare le coperture sul lato destro
d
nello steesso modo di quello
sinisttro.
20
22
2
E fissarlo nuovamente con 6 cclip e 6 viti.
23 24
2
Il paasso successivo è montare la parte di conneessione inferiorre tra i
pannnelli. Agganciarlaa semplicementte al bordo del pannello e sp
pingerlo
giù, finche
f
non comb
bacia con la sup
perficie del pannnello.
Montare poi la connessione superiore: agganciarla al bordo suuperiore
del pannello e posarlo
p
così chee vada a corrispo
ondere col bord
do del
pannello e coprra la connessionne inferiore.
TELAIO AD INCASSO PER TETTO
CON COPPI/TEGOLE
ROOF INTEGRATED FRAMES FOR
COPPI/TILES
TELST - TELSTX
Pag. 5/7
REV 07.2
26
25 Ripetere le stesse operazioni per tutte le parti di commissione
27 Cominciare il montaggio della copertura posteriore, dal lato sinistro,
pareggiarlo con la parte laterale e agganciarlo al bordo superiore del
pannello, NON fissare adesso.
29 Completare l’operazione posando la parte destra come quella sinistra.
Prima di montare la copertura posteriore posate le placche 10 di
supporto tra i pannelli. Agganciatele al bordo superiore ma NON
fissatele ora.
28
La parte posteriore centrale (necessaria solo per più di 2 pannelli)
deve essere solo agganciata al bordo superiore del pannello,
esattamente al centro rispetto alla parte sinistra già posata e la
successiva.
30
Dopo aver posato le parti posteriori, fissarle con le placche di
copertura e di supporto.
TELAIO AD INCASSO PER TETTO
OPPI/TEGOLE
CON CO
ROOF IN
NTEGRATED FRAMES
F
FOR
COPPI/T
TILES
T ST - TELS
TELS
STX
X
Pag.
P
6/7
RE
EV 07.2
31 Trovverete 3 fori in queste. Usare quello
q
più alto per
p fissare con una
u vite
con tassello sul tetto
o. Utilizzare gli altri
a due come illustrato nella figgura.
33 Fissaare infine la cop
pertura posterio
ore con 3 viti e tasselli in mo
odo da
fissarrla al tetto della
d
costruzionne così comee mostrato in figura
effetttuando i fori neecessari.
32
Dopo aver fisssato la copertura posteriore fisssare ai lati queella destra
e quella sinistrra con 2 clip dii fissaggio e 2 viti
v con tassello per ogni
lato.
34
3
Bisogna fissaree le singole parrti con dei riveetti nei punti illustrati in
figura. Effettuare la foratura in corrispondenzaa dei fori sulla copertura.
c
36
3
35 Applicare il fermaco
oppo sulla parte laterale e posteeriore come mo
ostrato
in figgura.
Pulire le tegolee prima di posizzionarle.
TELAIO AD INCASSO PER TETTO
CON COPPI/TEGOLE
ROOF INTEGRATED FRAMES FOR
COPPI/TILES
TELST - TELSTX
Pag. 7/7
REV 07.2
38
37 Coprire con le tegole i lati e la parte superiore della struttura.
Dopo aver pulito la tegole, piegare il lamierato sagomandolo sulle
tegole e fissarlo.
39 L’installazione è terminata
