CONVERTITORI DC – AC ( INVERTER)

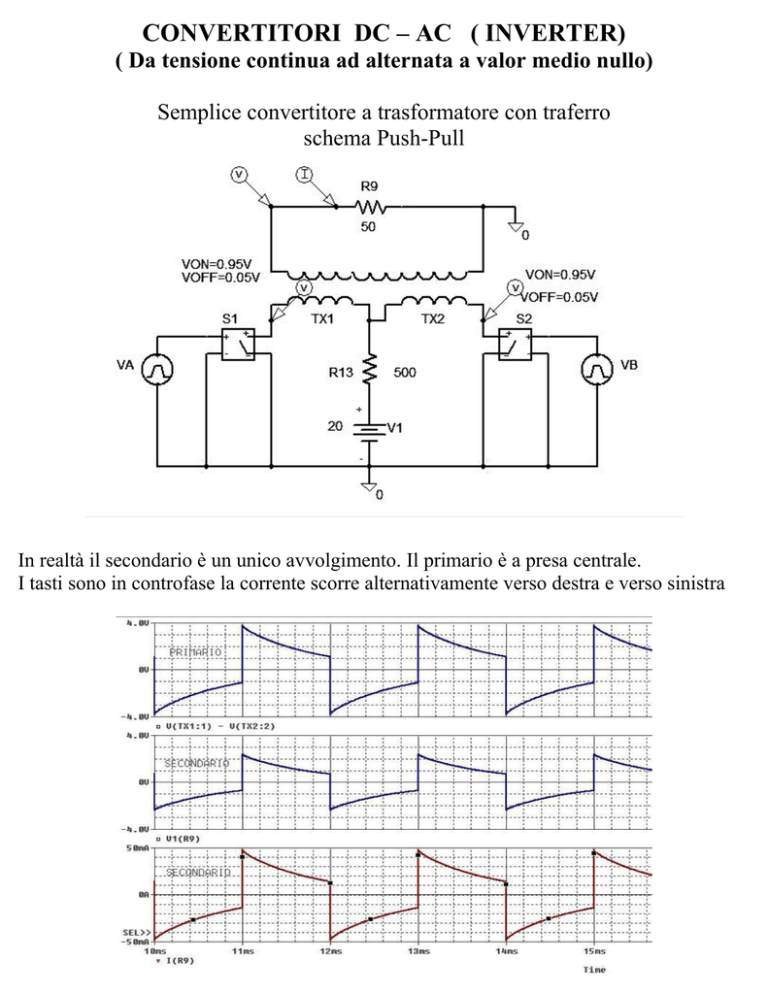

CONVERTITORI DC – AC ( INVERTER)
( Da tensione continua ad alternata a valor medio nullo)
Semplice convertitore a trasformatore con traferro
schema Push-Pull
In realtà il secondario è un unico avvolgimento. Il primario è a presa centrale.
I tasti sono in controfase la corrente scorre alternativamente verso destra e verso sinistra
FUNZIONAMENTO GENERALE DELL'INVERTER
CONVERTITORI INVERTER SWITCH-MODE
La Tensione alternata in uscita non può essere sinusoidale pura ma è composta da impulsi
rettangolari positivi o negativi con conseguente presenza delle armoniche superiori
INVERTER A MEZZO PONTE (monofase)
Punto A alternativamente a 100V e a 0V. La corrente nel carico o scorre nel condensatore
C2 o nel conensatore C1
INVERTER A PONTE MONOFASE
CON INTERRUTTORI MOSFET
Attenzione a come sono collegati I generatori delle tensioni di Gate. Se VB e VA1 fossero
riferiti a massa, non funzionerebbe perchè si avrebbe un inseguitore di source.
Fase 1 alti VB e VB1 = corrente verso destra
Fase 2 alti VA e VA1 = corrente verso sinistra
Pilotaggio con una semplice onda quadra simmetrica NON VA BENE a causa dei dissimili
ritardi di commutazione degli interruttori, per cui negli istanti di commutazione si ha la
batteria in corto circuito.
Per cui è necessario che le onde quadre di pilotaggio siano con un Duty cycle < 50% e
sfasate tra di loro
Tuttavia si puo' verificare questo tipo di distorsione in corrispondenza della prima
commutazione:
Quale è la causa di quell'andamento esponenziale negativo?
INVERTER TRIFASE
I tasti sono pilotati da tre diverse onde quadre sfasate di 120 gradi (TA+, TB+, TC+)
e dalle loro onde complementate (TA-, TB-, TC-).
Supponendo che il carico sia resistivo a stella simmetrico RA=RB=RC=R
Le tensioni nei punti A, B e C (VA, VB e VC) oscillano tra la tensione E (100 V) e 0 V
secondo la cadenza delle rispettive tensioni di comando
Le tensioni di pilotaggio VA VB e VC. Gli intervalli gialli corrispondenti ad un angolo di
circolazione di 60°, hanno due tensioni alte ed una bassa. Gli intervalli celesti hanno Una
tensione bassa e due alte. Siccome VA VB e VC sono le tensioni che pilotano gli switch
BASSI vuol dire che :
GIALLI = due resistenze sono collegate a Massa mentre una collegata a +E
CELESTI = due resistenze collegate a +E mentre una è a Massa
Di conseguenza la tensione sul NEUTRO Vn oscilla tra +2/3 E e +1/3 E rispetto a massa,
con una periodicità di 120°.
Le tensioni sulle resistenze sono :
Vra = VA-Vn,
Vrb = VB-Vn;
Vrc = VC-Vn;
PER LA SOLA FASE A
Tutte e tre le tensioni sulle resistenze
INVERTER MONOFASE: CONTROLLO DELLE ARMONICHE PER MEZZO
DELLA MODULAZIONE PWM
PWM BIPOLARE
PWM UNIPOLARE
MODULAZIONE CURRENT-MODE
