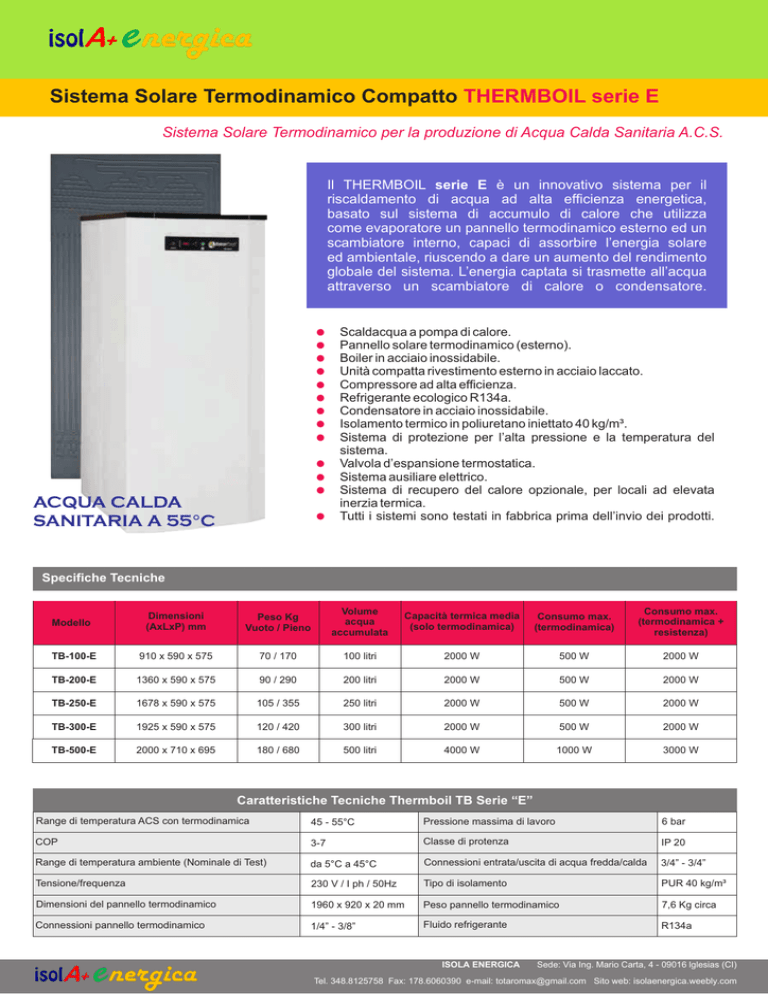

Sistema Solare Termodinamico Compatto THERMBOIL serie E
Sistema Solare Termodinamico per la produzione di Acqua Calda Sanitaria A.C.S.
Il THERMBOIL serie E è un innovativo sistema per il
riscaldamento di acqua ad alta efficienza energetica,
basato sul sistema di accumulo di calore che utilizza
come evaporatore un pannello termodinamico esterno ed un
scambiatore interno, capaci di assorbire l’energia solare
ed ambientale, riuscendo a dare un aumento del rendimento
globale del sistema. L’energia captata si trasmette all’acqua
attraverso un scambiatore di calore o condensatore.
=
=
=
=
=
=
=
=
=
=
=
=
ACQUA CALDA
SANITARIA A 55°C
=
Scaldacqua a pompa di calore.
Pannello solare termodinamico (esterno).
Boiler in acciaio inossidabile.
Unità compatta rivestimento esterno in acciaio laccato.
Compressore ad alta efficienza.
Refrigerante ecologico R134a.
Condensatore in acciaio inossidabile.
Isolamento termico in poliuretano iniettato 40 kg/m³.
Sistema di protezione per l’alta pressione e la temperatura del
sistema.
Valvola d’espansione termostatica.
Sistema ausiliare elettrico.
Sistema di recupero del calore opzionale, per locali ad elevata
inerzia termica.
Tutti i sistemi sono testati in fabbrica prima dell’invio dei prodotti.
Specifiche Tecniche
Modello
Dimensioni
(AxLxP) mm
Peso Kg
Vuoto / Pieno
Volume
acqua
accumulata
Capacità termica media
(solo termodinamica)
Consumo max.
(termodinamica)
Consumo max.
(termodinamica +
resistenza)
TB-100-E
910 x 590 x 575
70 / 170
100 litri
2000 W
500 W
2000 W
TB-200-E
1360 x 590 x 575
90 / 290
200 litri
2000 W
500 W
2000 W
TB-250-E
1678 x 590 x 575
105 / 355
250 litri
2000 W
500 W
2000 W
TB-300-E
1925 x 590 x 575
120 / 420
300 litri
2000 W
500 W
2000 W
TB-500-E
2000 x 710 x 695
180 / 680
500 litri
4000 W
1000 W
3000 W
Caratteristiche Tecniche Thermboil TB Serie “E”
Range di temperatura ACS con termodinamica
45 - 55°C
Pressione massima di lavoro
6 bar
COP
3-7
Classe di protenza
IP 20
Range di temperatura ambiente (Nominale di Test)
da 5°C a 45°C
Connessioni entrata/uscita di acqua fredda/calda
3/4” - 3/4”
Tensione/frequenza
230 V / I ph / 50Hz
Tipo di isolamento
PUR 40 kg/m³
Dimensioni del pannello termodinamico
1960 x 920 x 20 mm
Peso pannello termodinamico
7,6 Kg circa
Connessioni pannello termodinamico
1/4” - 3/8”
Fluido refrigerante
R134a
ISOLA ENERGICA
Sede: Via Ing. Mario Carta, 4 - 09016 lglesias (CI)
Tel. 348.8125758 Fax: 178.6060390 e-mail: [email protected] Sito web: isolaenergica.weebly.com
Componenti Principali
2
3
4
1. Compressore ad alta efficienza
1
2. Valvola di espansione
3. Filtro
7
4. Tamburo
5. Condensatore in alluminio
6. Isolamento
7. Uscita acqua calda
8
8. Resistenza elettrica
9. Ingresso acqua fredda
5
9
6
Dimensioni Thermboil
Dimensioni Pannello Solare Termodinamico
A
C
B
Modello
A (mm)
B (mm)
C (mm)
TB100
910
590
575
TB200
1360
590
575
TB250
1678
590
575
TB300
1925
590
575
1960x920x20 mm
