Schema generale di FactoryTalk View Site Edition
annuncio pubblicitario

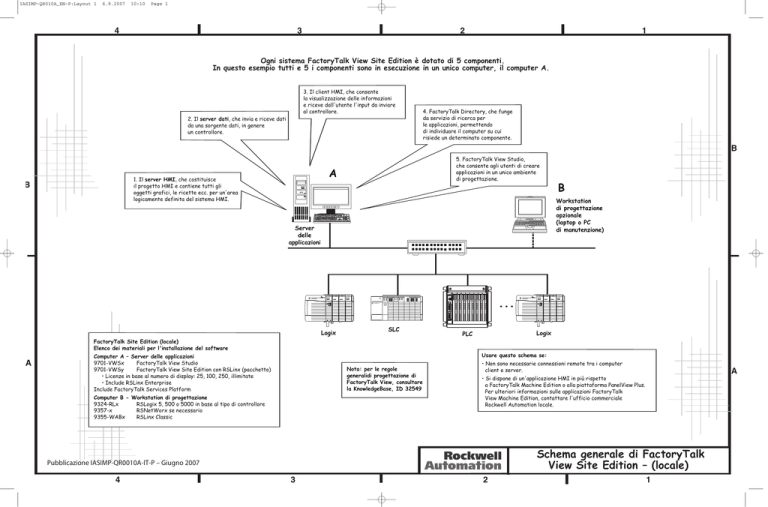

IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 1 4 3 2 1 Ogni sistema FactoryTalk View Site Edition è dotato di 5 componenti. In questo esempio tutti e 5 i componenti sono in esecuzione in un unico computer, il computer A. 3. Il client HMI, che consente la visualizzazione delle informazioni e riceve dall'utente l'input da inviare al controllore. 2. Il server dati, che invia e riceve dati da una sorgente dati, in genere un controllore. 4. FactoryTalk Directory, che funge da servizio di ricerca per le applicazioni, permettendo di individuare il computer su cui risiede un determinato componente. B A 1. Il server HMI, che costituisce il progetto HMI e contiene tutti gli oggetti grafici, le ricette ecc. per un'area logicamente definita del sistema HMI. B 5. FactoryTalk View Studio, che consente agli utenti di creare applicazioni in un unico ambiente di progettazione. B Workstation di progettazione opzionale (laptop o PC di manutenzione) Server delle applicazioni ... Logix SLC Logix PLC FactoryTalk Site Edition (locale) Elenco dei materiali per l'installazione del software A Usare questo schema se: Computer A – Server delle applicazioni 9701-VWSx FactoryTalk View Studio 9701-VWSy FactoryTalk View Site Edition con RSLinx (pacchetto) • Licenze in base al numero di display: 25, 100, 250, illimitate • Include RSLinx Enterprise Include FactoryTalk Services Platform Nota: per le regole generalidi progettazione di FactoryTalk View, consultare la KnowledgeBase, ID 32549 Computer B - Workstation di progettazione 9324-RLx RSLogix 5, 500 o 5000 in base al tipo di controllore 9357-x RSNetWorx se necessario 9355-WABx RSLinx Classic • Non sono necessarie connessioni remote tra i computer client e server. Schema generale di FactoryTalk View Site Edition – (locale) Pubblicazione IASIMP-QR0010A-IT-P – Giugno 2007 4 A • Si dispone di un'applicazione HMI in più rispetto a FactoryTalk Machine Edition o alla piattaforma PanelView Plus. Per ulteriori informazioni sulle applicazioni FactoryTalk View Machine Edition, contattare l'ufficio commerciale Rockwell Automation locale. 3 2 1 IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 2 4 3 2 1 Software FactoryTalk View Studio: configurazione • Creazione di tag: sono ammessi tag di riferimento diretto da una sorgente dati come un controllore, tag di sistema e tag HMI definiti dall'utente. • Creazione di display. • Configurazione di allarmi. • Configurazione di trend e/o registrazione dati. • Creazione di macro. B A Computer A (locale): configurazione • FactoryTalk Directory • Server HMI • Server dati: - RSLinx Enterprise e/o RSLinx Classic • FactoryTalk View Studio • Sistema operativo: Windows 2003, XP Pro o 2000 SP4 Computer A (locale): capacità • La velocità consigliata del processore è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore • Server HMI – limite di 1 server HMI per software stand-alone • Server HMI: il numero totale di oggetti grafici dipende dalle licenze acquistate: 25, 100, 250, illimitate. Ogni server HMI richiede una licenza. • Grafico: in un grafico è possibile inserire un massimo di 3000 tag o espressioni. • Allarmi: sono consentiti fino a 40.000 allarmi per computer server HMI, 10.000 dei quali possono essere analogici. • Registrazione dati: possono essere eseguiti simultaneamente fino a 20 registri dati, ognuno contenente un massimo di 1.000 tag. • Trend: ogni trend può contenere fino a 100 penne. •Server dati - Tag – il totale di tutti i controllori è di 20.000 tag per server dati con RSLinx Enterprise, 10.000 tag con RSLinx Classic; se necessario possono essere aggiunti altri server dati. - I tag in fase di scansione sono tag su grafica attiva, tag di allarmi HMI, tag derivati, rilevatori di eventi, VBA, di macro e di dati registrati. - Controllori – fino a un massimo di 20 controllori per 1 server dati con RSLinx Enterprise, fino a 10 con RSLinx Classic - Si consiglia di non utilizzare più di 4 server dati per ogni controllore. Computer A (locale): prestazioni • L'utilizzo consigliato, a regime, della CPU è pari al 40%, come visualizzato in Task Manager di Windows, per tutte le applicazioni in esecuzione, per consentire la gestione di eventuali picchi di prestazioni Opzionale – Computer B (workstation di progettazione): configurazione Software generalmente installato sulla workstation di progettazione: • Software di programmazione del controllore • Software di programmazione della rete • Sistema operativo: Windows 2003, XP Pro o 2000 SP4 A B B Workstation di progettazione opzionale (laptop o PC di manutenzione) Server delle applicazioni Switch di rete: configurazione • Utilizzare uno switch gestito tipo Layer 2 ... Logix SLC Controllore: configurazione Utilizzare RSLinx Classic e RSLinx Enterprise per comunicare con qualsiasi controllore Rockwell, ad esempio: • Famiglia di prodotti Logix (ControlLogix, CompactLogix, ecc.) • PLC-5 • SLC • MicroLogix Per ricevere dati da controllori di terze parti, è necessaria la compatibilità OPC. Utilizzare un server OPC come Matrikon o KepWare. Nota: I/O EtherNet/IP e azionamenti non sono presi in considerazione, ma possono influenzare il traffico di rete Logix PLC Controllore: capacità • Fino a un massimo di 20 controllori per 1 server dati con RSLinx Enterprise, fino a 10 con RSLinx Classic - Si consiglia di non utilizzare più di 4 server dati per ogni controllore A Controllore: prestazioni • Le prestazioni del controllore non sono influenzate dall'HMI; 1 task continuo al 20% del tempo di overhead del sistema Schema dettagliato di FactoryTalk View Site Edition – (locale) Pubblicazione IASIMP-QR0010A-IT-P – Giugno 2007 4 Computer B (workstation di progettazione): capacità • La velocità consigliata del processore è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore 3 2 1 IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 3 4 3 2 1 Ogni sistema FactoryTalk View Site Edition è dotato di 5 componenti. 2. Il server HMI, che costituisce il progetto HMI e contiene tutti gli oggetti grafici, le ricette ecc. per un'area logicamente definita del sistema HMI. 4. FactoryTalk View Studio, che consente agli utenti di creare applicazioni in un unico ambiente di progettazione. 3. Il server dati, che invia e riceve dati da una sorgente dati, in genere un controllore. 5. I client HMI , che consentono la visualizzazione delle informazioni e ricevono dall'utente l'input da inviare al controllore. 1. FactoryTalk Directory, che funge da servizio di ricerca per un'applicazione distribuita, permettendo di individuare il computer su cui risiede un determinato componente. C B A D E B B Rete di FactoryTalk View Site Edition Workgroup - Elenco dei materiali per l'installazione del software Usare questo schema se: Computer A – FactoryTalk Directory Installare FactoryTalk Services Platform, inclusa con FactoryTalk View Studio ... Computer B – Server HMI 9701-VWSy Server di FactoryTalk View Site Edition • Licenze in base al numero di display: 25, 100, 250, illimitate • PLC Include FactoryTalk Services Platform Computer C – Server dati 9355-RSLExx - RSLinx Enterprise e/o 9355-WABx - RSLinx Classic, se necessario SLC Logix Esistono connessioni remote tra computer client e server. La rete ha un numero massimo di 10 computer. Per reti con più di 10 computer è necessario un computer controllore del dominio. Vedere lo schema FactoryTalk View Site Edition (rete) - Dominio La gestione centralizzata della protezione di Windows non è opportuna per il workgroup. Nota: per le regole generali di progettazione di FactoryTalk View, consultare la KnowledgeBase, ID 32549 Include FactoryTalk Services Platform A • • Computer D - Workstation di progettazione 9324-RLx RSLogix 5, 500 o 5000 in base al tipo di controllore 9357-x RSNetWorx se necessario 9355-WABx RSLinx Classic 9701-VWSx FactoryTalk View Studio A In questo esempio di sistema distribuito in una configurazione di workgroup esistono 6 client, ognuno su un computer: due computer server, uno con un server HMI e uno con un server dati. FactoryTalk Directory si trova su un computer dedicato. Questo è solo un esempio e possono essere utilizzate altre combinazioni di server HMI, server dati, FactoryTalk Directory e client HMI. Include FactoryTalk Services Platform Computer E – Client HMI 9701-VWSx Client di FactoryTalk View Site Edition Include FactoryTalk Services Platform Nota: il server HMI e il server dati possono essere in un unico computer: Schema generale di FactoryTalk View Site Edition (rete) - Workgroup Pubblicazione IASIMP-QR0010A-IT-P – Giugno 2007 4 3 2 1 IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 4 Rete di FactoryTalk View Site Edition Workgroup - Elenco dei materiali per l'installazione del software Informazioni sulla configurazione: FactoryTalk View Site Edition (rete) - Workgroup Computer A – FactoryTalk Directory Installare FactoryTalk Services Platform, inclusa con FactoryTalk View Studio Utilizzare questa opzione se: 1. Esistono connessioni remote tra computer client e server. Ad esempio, se un client o un server dati si trova in un computer diverso dal computer del server HMI. 2. La rete ha un numero massimo di 10 computer. Per reti con più di 10 computer è necessario un computer controllore di dominio. Vedere lo schema: FactoryTalk View Site Edition (rete) - Dominio 3. La gestione centralizzata della protezione di Windows non è opportuna. In caso contrario vedere lo schema: FactoryTalk View Site Edition (rete) - Dominio Computer B – Server HMI 9701-VWSy Server di FactoryTalk View Site Edition • Licenze in base al numero di display: 25, 100, 250, illimitate Include FactoryTalk Services Platform Computer C – Server dati 9355-RSLExx RSLinx Enterprise e/o 9355-WABx RSLinx Classic, se necessario Include FactoryTalk Services Platform Computer D - Workstation di progettazione 9324-RLx RSLogix 5, 500 o 5000 in base al tipo di controllore 9357-x RSNetWorx se necessario 9355-WABx RSLinx Classic 9701-VWSx FactoryTalk View Studio Include FactoryTalk Services Platform Computer E – Client HMI 9701-VWSx Client di FactoryTalk View Site Edition Include FactoryTalk Services Platform Limiti: 10 server HMI per applicazione 10 server dati per applicazione 50 client per applicazione Ogni sistema FactoryTalk View Site Edition è dotato di 5 componenti: 1. Il server HMI, che costituisce il progetto HMI e contiene tutti gli oggetti grafici, le ricette ecc. per un'area logicamente definita del sistema HMI. 2. Il server dati, che invia e riceve dati da una sorgente dati, in genere un controllore. 3. Il o i client HMI, che consentono la visualizzazione delle informazioni e ricevono dall'utente l'input da inviare al controllore. 4. FactoryTalk Directory, che funge da servizio di ricerca per un'applicazione distribuita, permettendo di individuare il computer su cui risiede un determinato componente. 5. FactoryTalk View Studio, che consente agli utenti di creare applicazioni in un unico ambiente di progettazione. In un sistema distribuito i server HMI o i server dati risiedono su più di un computer e i client HMI su uno o più computer. In questo esempio di sistema distribuito, in una configurazione di workgroup esistono 6 client, ognuno su un computer: due computer server, uno con un server HMI e uno con un server dati. FactoryTalk Directory si trova su un computer dedicato. Questo è solo un esempio e possono essere utilizzate altre combinazioni di server HMI, server dati, FactoryTalk Directory e client HMI. IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 5 4 3 2 Software FactoryTalk View Studio: configurazione • Creazione di tag: sono ammessi tag di riferimento diretto da una sorgente dati come un controllore, tag di sistema, tag importati e tag HMI definiti dall'utente. • Creazione di display. • Configurazione di allarmi. • Configurazione di trend e/o registrazione dati. • Creazione di macro Computer A (FactoryTalk Directory): configurazione • FactoryTalk Directory utilizza la directory di rete per la configurazione distribuita • Sistema operativo: Windows Server 2003 o Windows Server 2000 SP4 Computer A (FactoryTalk Directory): capacità • La velocità del processore consigliata è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore Computer E (client HMI): configurazione • Nel determinare il numero di client di un sistema, considerare la richiesta di dati al controllore e il carico massimo. Ogni client con grafica aperta implica la scansione dei tag. • Sistema operativo: Windows Server 2003, Windows XP PRO o Windows Server 2000 SP4, 2000 Pro SP4 Computer E (client HMI): prestazioni • L'utilizzo consigliato, a regime, della CPU è pari al 40% per tutte le applicazioni in esecuzione, per consentire la gestione di eventuali picchi di prestazioni Switch di rete: configurazione Computer E (client HMI): capacità • Utilizzare uno switch gestito di livello 2 • La velocità del processore consigliata è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore C B A 1 D E B B Computer B (server HMI): capacità • La velocità del processore consigliata è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore • Server HMI: il numero totale dipende dalle licenze acquistate: 25, 100, 250, illimitate. Ogni server HMI richiede una licenza. • Grafico: in un grafico è possibile inserire un massimo di 3000 tag o espressioni. • Allarmi: sono consentiti fino a 40.000 allarmi per computer server HMI, 10.000 dei quali possono essere analogici. • Registrazione dati: possono essere eseguiti simultaneamente fino a 20 registri dati, ognuno contenente un massimo di 1.000 tag. • Trend: ogni trend può contenere fino a 100 penne. Computer D (workstation di progettazione): configurazione • Software generalmente installato sulla workstation di progettazione: - Software di programmazione del controllore - Software di programmazione della rete - Software di programmazione HMI • Sistema operativo: Windows 2003, XP PRO o 2000 PRO SP4 ... SLC Logix PLC Computer D (workstation di progettazione): capacità Computer C (server dati): configurazione Computer B (server HMI): prestazioni • L'utilizzo consigliato, a regime, della CPU è pari al 40% per tutte le applicazioni in esecuzione, per consentire la gestione di eventuali picchi di prestazioni • Server dati • Sistema operativo: Windows Server 2003 o Windows Server 2000 SP4 • Windows IIS (Internet Information Services) necessario sui server per configurazione distribuita A Computer C (server dati): capacità Computer C (server dati): prestazioni • L'utilizzo fisso della CPU consigliato è pari al 40% per tutte le applicazioni in esecuzione, per consentire la gestione di eventuali picchi di prestazioni • Tag – il totale da tutti i controllori è di 20.000 tag per server dati con RSLinx Enterprise, 10.000 tag con RSLinx Classic; se necessario possono essere aggiunti più server dati. Controllore: configurazione Utilizzare RSLinx Classic e RSLinx Enterprise per comunicare con qualsiasi controllore Rockwell, ad esempio: • Famiglia di prodotti Logix (ControlLogix, CompactLogix, ecc.). • PLC-5 • SLC • MicroLogix Per ottenere dati da controllori di terze parti, è necessaria la compatibilità OPC. Utilizzare un server OPC come Matrikon o KepWare Nota: I/O EtherNet/IP e azionamenti non sono presi in considerazione, ma possono influenzare il traffico di rete • Si consiglia di non utilizzare più di 4 server dati per ogni controllore Controllore: prestazioni Nota: ottimale fino a 10 computer massimo Schema dettagliato di FactoryTalk View Site Edition (rete) - Workgroup Pubblicazione IASIMP-QR0010A-IT-P – Giugno 2007 4 Controllore: capacità • Fino a un massimo di 20 controllori per 1 server dati con RSLinx Enterprise, fino a 10 con RSLinx Classic - Si consiglia di non utilizzare più di 4 server dati per ogni controllore • Le prestazioni del controllore non sono influenzate dall'HMI; 1 task continuo al 20% del tempo di overhead del sistema • I tag in fase di scansione sono tag su grafica attiva, tag di allarmi HMI, tag derivati, rilevatori di eventi, VBA, di macro e di dati registrati. • Controllori – fino a un massimo di 20 controllori per 1 server dati con RSLinx Enterprise, fino a 10 con RSLinx Classic • La velocità del processore consigliata è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore 3 2 1 A IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 6 Rete di FactoryTalk View Site Edition - Workgroup Elenco dei materiali per l'installazione del software Informazioni sulla configurazione: FactoryTalk View Site Edition (rete) - Workgroup Computer A – FactoryTalk Directory Installare FactoryTalk Services Platform, inclusa con FactoryTalk View Studio Utilizzare questa opzione se: 1. Esistono connessioni remote tra computer client e server. Ad esempio, se un client o un server dei dati si trova in un computer diverso dal computer del server HMI. 2. La rete contiene un numero massimo di 10 computer. Per reti con più di 10 computer è necessario un computer controllore del dominio. Vedere lo schema: FactoryTalk View Site Edition (rete) - Dominio 3. La gestione centralizzata della protezione di Windows non è opportuna. In caso contrario vedere lo schema: FactoryTalk View Site Edition (rete) - Dominio Computer B – Server HMI 9701-VWSy Server di FactoryTalk View Site Edition • Licenze in base al numero di display: 25, 100, 250, illimitate Include FactoryTalk Services Platform Computer C – Server dati 9355-RSLExx Include RSLinx Enterprise e/o 9355-WABx RSLinx Classic, se necessario Include FactoryTalk Services Platform Computer D - Workstation di progettazione 9324-RLx RSLogix 5, 500 o 5000 in base al tipo di controllore 9357-x RSNetWorx se necessario 9355-WABx RSLinx Classic 9701-VWSx FactoryTalk View Studio Include FactoryTalk Services Platform Computer E – Client HMI 9701-VWSx Client di FactoryTalk View Site Edition Include FactoryTalk Services Platform Limiti: 10 server HMI per applicazione 10 server dati per applicazione 50 client per applicazione Ogni sistema FactoryTalk View Site Edition è dotato di 5 componenti: 1. Il server HMI, che costituisce il progetto HMI e contiene tutti gli oggetti grafici, le ricette ecc. per un'area logicamente definita del sistema HMI. 2. Il server dati, che invia e riceve dati da una sorgente dati, in genere un controllore. 3. Il o i client HMI, che consentono la visualizzazione delle informazioni e ricevono dall'utente l'input da inviare al controllore. 4. FactoryTalk Directory, che funge da servizio di ricerca per un'applicazione distribuita, permettendo di individuare il computer su cui risiede un determinato componente. 5. FactoryTalk View Studio, che consente agli utenti di creare applicazioni in un unico ambiente di progettazione. In un sistema distribuito, i server HMI o i server dati risiedono su più di un computer e i client HMI su uno o più computer. In questo esempio di sistema distribuito, in una configurazione di workgroup vi sono 6 client, ognuno su un computer dedicato, e due computer server, uno con un server HMI, e uno con un server dati. FactoryTalk Directory si trova su un computer dedicato. Questo è solo un esempio e possono essere utilizzate altre combinazioni di server HMI, server dati, FactoryTalk Directory e client HMI. IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 7 4 3 2 1 Ogni sistema FactoryTalk View Site Edition è dotato di 5 componenti. 2. Il server HMI, che costituisce il progetto HMI e contiene tutti gli oggetti grafici, i tag, le macro e così via per un'area logicamente definita del sistema HMI. 3. Il server dati, che invia e riceve dati da una sorgente dati, in genere un controllore. Computer E (controllore di dominio): configurazione 4. FactoryTalk View Studio, che consente agli utenti di creare applicazioni in un unico ambiente di progettazione. • Server WINS • Server DNS • Server DHCP • Esegue le repliche • Richiede SO di classe server - Windows Server 2003 - Windows Server 2000 SP4 1. FactoryTalk Directory, che funge da servizio di ricerca per un'applicazione distribuita, permettendo di individuare il computer su cui risiede un determinato componente. A B D C 5. I client HMI, che consentono la visualizzazione delle informazioni e ricevono dall'utente l'input da inviare al controllore. F B E B Rete di FactoryTalk View Site Edition - Dominio Elenco dei materiali per l'installazione del software Computer A – FactoryTalk Directory Installare FactoryTalk Services Platform, inclusa con FactoryTalk View Studio ... Computer B – Server HMI 9701-VWSy Server di FactoryTalk View Site Edition • Licenze in base al numero di display: 25, 100, 250, illimitate PLC Include FactoryTalk Services Platform Computer C – Server dati 9355-RSLExx RSLinx Enterprise e/o 9355-WABx RSLinx Classic, se necessario Logix Usare questo schema se: • Sono necessarie connessioni remote tra i computer client e server. Nota: per le regole generali di progettazione di FactoryTalk View, consultare la KnowledgeBase, ID 32549 Include FactoryTalk Services Platform A SLC Computer D - Workstation di progettazione 9324-RLx RSLogix 5, 500 o 5000 in base al tipo di controllore 9357-x RSNetWorx se necessario 9355-WABx RSLinx Classic 9701-VWSx FactoryTalk View Studio • La rete ha più di dieci computer. • Si desidera una gestione centralizzata della protezione di Windows per il sistema. A Include FactoryTalk Services Platform Computer E – Controllore di dominio Nel computer controllore di dominio non deve essere installato alcun software applicativo. Computer F – Client HMI 9701-VWSx Client di FactoryTalk View Site Edition In un sistema distribuito i server HMI o i server dati risiedono su più di un computer e i client HMI su uno o più computer. Questo è solo un esempio e possono essere utilizzate altre combinazioni di server HMI, server dati, FactoryTalk Directory e client HMI. Include FactoryTalk Services Platform Schema generale di FactoryTalk View Site Edition (rete) - Dominio Pubblicazione IASIMP-QR0010A-IT-P – Giugno 2007 4 3 2 1 IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 8 Rete di FactoryTalk View Site Edition - Dominio Elenco dei materiali per l'installazione del software Informazioni sulla configurazione: FactoryTalk View Site Edition (rete) - Dominio Computer B – Server HMI 9701-VWSy Server di FactoryTalk View Site Edition • Licenze in base al numero di display: 25, 100, 250, illimitate Include FactoryTalk Services Platform Utilizzare questa opzione se: 1. Esistono connessioni remote tra computer client e server. Ad esempio, se un client o un server dati si trova in un computer diverso dal computer del server HMI. 2. La rete ha più di dieci computer. 3. La gestione centralizzata della protezione di Windows è necessaria. Computer C – Server dati 9355-RSLExx RSLinx Enterprise e/o 9355-WABx RSLinx Classic, se necessario Include FactoryTalk Services Platform Ogni sistema FactoryTalk SE è dotato di 5 componenti: 1. Il server HMI, che costituisce il progetto HMI e contiene tutti gli oggetti grafici, i tag, le macro e così via per un'area logicamente definita del sistema HMI. 2. Il server dati, che invia e riceve dati da una sorgente origine dati, in genere un controllore. 3. Il o i client HMI, che consentono la visualizzazione delle informazioni e ricevono dall'utente l'input da inviare al controllore. 4. FactoryTalk Directory, che funge da servizio di ricerca per un'applicazione distribuita, permettendo di individuare il computer su cui risiede un determinato componente. 5. FactoryTalk View Studio, che consente agli utenti di creare applicazioni in un unico ambiente di progettazione. Computer D - Workstation di progettazione 9324-RLx RSLogix 5, 500 o 5000, in base al tipo di controllore 9357-x RSNetWorx se necessario 9355-WABx RSLinx Classic 9701-VWSx FactoryTalk View Studio Include FactoryTalk Services Platform Computer E – Controllore di dominio Nel computer controllore di dominio non deve essere installato alcun software applicativo. Computer F – Client HMI 9701-VWSx Client di FactoryTalk View Site Edition Include FactoryTalk Services Platform Limiti: 10 server HMI per applicazione 10 server dati per applicazione 50 client per applicazione In un sistema distribuito i server HMI o i server dati risiedono su più di un computer e i client HMI su uno o più computer. In questo esempi di sistema distribuito in un dominio Windows, viene illustrato un sistema testato, che rientra nei limiti massimi previsti per il software. Questo sistema di esempio dispone di 20 client, ognuno su un computer dedicato, fino a 2 server HMI non ridondanti su un computer e fino a 2 server dati. FactoryTalk Directory si trova su un computer dedicato. Per un sistema tipico che utilizza RSLinx Enterprise come server dati, possono essere utilizzati 20 controllori CLX, PLC o SLC e un totale di 20.000 tag. Per un server dati RSLinx Classic possono essere utilizzati 10 controllori CLX o 20 controllori PLC/SLC e un totale di 10.000 tag. Questo è solo un esempio. Possono essere utilizzate combinazioni diverse di server HMI, server dati, FactoryTalk Directory e client HMI. IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 9 4 3 2 1 Software FactoryTalk View Studio: configurazione Computer A (FactoryTalk Directory): configurazione • Creazione di tag: sono ammessi tag di riferimento diretto da una sorgente dati come un controllore, tag di sistema, tag importati e tag HMI definiti dall'utente. • Creazione di display. • Configurazione di allarmi. • Configurazione di trend e/o registrazione dati. • Creazione di macro. • FactoryTalk Directory utilizza la directory di rete per la configurazione distribuita • Sistema operativo: Windows Server 2003 o Windows Server 2000 SP4 Computer A (FactoryTalk Directory): capacità • La velocità del processore consigliata è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore Computer E (controllore di dominio): configurazione • WINS Server • DNS Server • DHCP Server • Esegue le repliche • Richiede SO di classe server - Windows Server 2003 - Windows Server 2000 SP4 Computer D (workstation di progettazione): configurazione • Software generalmente installato: - Software di programmazione del controllore - Software di programmazione della rete - Software di programmazione HMI - Sistema operativo: Windows 2003, XP Pro o 2000 SP4 F B A D C B E B Computer B (server HMI): capacità • La velocità del processore consigliata è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore • Server HMI: il numero totale dipende dalle licenze acquistate: 25, 100, 250, illimitate. Ogni server HMI richiede una licenza. • Grafico: in un grafico è possibile inserire un massimo di 3000 tag o espressioni. • Allarmi: sono consentiti fino a 40.000 allarmi per computer server HMI, 10.000 dei quali possono essere analogici. • Registrazione dati: possono essere eseguiti simultaneamente fino a 20 registri dati, ognuno contenente un massimo di 1.000 tag. • Trend: ogni trend può contenere fino a 100 penne. Switch di rete: configurazione • Utilizzare uno switch gestito di livello 2. ... SLC Computer B (server HMI): prestazioni Computer C (server dati): configurazione • L'utilizzo fisso della CPU consigliato è pari al 40% per tutte le applicazioni in esecuzione, per consentire la gestione di eventuali picchi di prestazioni • Server dati • Sistema operativo: Windows Server 2003 o Windows Server 2000 SP4 • Windows IIS (Internet Information Services) necessario sui server per configurazione distribuita A Computer C (server dati): capacità Computer C (server dati): prestazioni • L'utilizzo fisso della CPU consigliato è pari al 40% per tutte le applicazioni in esecuzione, per consentire la gestione di eventuali picchi di prestazioni • Tag – il totale da tutti i controllori è di 20.000 tag per server dati con RSLinx Enterprise, 10.000 tag con RSLinx Classic; se necessario possono essere aggiunti più server dati. • I tag in fase di scansione sono tag su grafica attiva, tag di allarmi HMI, tag derivati, rilevatori di eventi, VBA, di macro e di dati registrati. Logix PLC Computer F (client HMI): configurazione • Nel determinare il numero di client in un sistema, considerare la richiesta di dati al controllore e il carico massimo. Ogni client con display aperti implica la scansione dei tag. • Sistema operativo: Windows Server 2003,Windows XP PRO, o Windows Server 2000 SP4, 2000 PRO SP4 Computer F (client HMI): prestazioni • L'utilizzo fisso della CPU consigliato è pari al 40% per tutte le applicazioni in esecuzione, per consentire la gestione di eventuali picchi di prestazioni Computer F (client HMI): capacità Controllore: configurazione Utilizzare RSLinx Classic e RSLinx Enterprise per comunicare con qualsiasi controllore Rockwell, ad esempio: • Famiglia di prodotti Logix (ControlLogix, CompactLogix, ecc.). • PLC-5 • SLC • MicroLogix Per ottenere dati da controllori di terze parti, è necessaria la compatibilità OPC. Utilizzare un server OPC come Matrikono KepWare Nota: I/O EtherNet/IP e azionamenti non sono presi in considerazione, ma possono influenzare il traffico di rete • La velocità del processore consigliata è 2-3 GHz o superiore • La RAM consigliata è 1-2 GB o superiore Controllore: capacità • Fino a un massimo di 20 controllori per 1 server dati con RSLinx Enterprise, fino a 10 con RSLinx Classic - Si consiglia di non utilizzare più di 4 server dati per ogni controllore Controllore: prestazioni • Le prestazioni del controllore non sono influenzate dall'HMI; 1 task continuo al 20% del tempo di overhead del sistema • Controllori – fino a un massimo di 20 controllori per 1 server dati con RSLinx Enterprise, fino a 10 con RSLinx Classic • Si consiglia di non utilizzare più di 4 server dati per ogni controllore Schema dettagliato di FactoryTalk View Site Edition (rete) - Dominio Pubblicazione IASIMP-QR0010A-IT-P – Giugno 2007 4 3 2 1 A IASIMP-QR010A_EN-P:Layout 1 6.9.2007 10:10 Page 10 Rete di FactoryTalk View Site Edition - Dominio Elenco dei materiali per l'installazione del software Informazioni sulla configurazione: FactoryTalk View Site Edition (rete) - Dominio Computer A – FactoryTalk Directory Installare FactoryTalk Services Platform, inclusa con FactoryTalk View Studio Utilizzare questa opzione se: 1. Esistono connessioni remote tra computer client e server. Ad esempio, se un client o un server dei dati si trova in un computer diverso dal computer del server HMI. 2. La rete ha più di dieci computer. 3. La gestione centralizzata della protezione di Windows è necessaria. Computer B – Server HMI 9701-VWSy Server di FactoryTalk View Site Edition • Licenze in base al numero di display: 25, 100, 250, illimitate Include FactoryTalk Services Platform Computer C – Server dati 9355-RSLExx RSLinx Enterprise e/o 9355-WABx RSLinx Classic, se necessario Include FactoryTalk Services Platform Computer D - Workstation di progettazione 9324-RLx RSLogix 5, 500 o 5000, in base al tipo di controllore 9357-x RSNetWorx se necessario 9355-WABx RSLinx Classic 9701-VWSx FactoryTalk View Studio Include FactoryTalk Services Platform Computer E – Controllore di dominio Nel computer del controllore di dominio non deve essere installato alcun software applicativo. Computer F – Client HMI 9701-VWSx Client di FactoryTalk View Site Edition Include FactoryTalk Services Platform Limiti: 10 server HMI per applicazione 10 server dati per applicazione 50 client per applicazione Ogni sistema FactoryTalk SE è dotato di 5 componenti: 1. Il server HMI, che costituisce il progetto HMI e contiene tutti gli oggetti grafici, i tag, le macro e così via per un'area logicamente definita del sistema HMI. 2. Il server dati, che invia e riceve dati da una sorgente dati, in genere un controllore. 3. Il o i client HMI, che consentono la visualizzazione delle informazioni e ricevono dall'utente l'input da inviare al controllore. 4. FactoryTalk Directory, che funge da servizio di ricerca per un'applicazione distribuita, permettendo di individuare il computer su cui risiede un determinato componente. 5. FactoryTalk View Studio, che consente agli utenti di creare applicazioni in un unico ambiente di progettazione. In un sistema distribuito i server HMI o i server dati risiedono su più di un computer e i client HMI su uno o più computer. In questo esempio di sistema distribuito in un dominio Windows, viene illustrato un sistema testato, che rientra nei limiti massimi previsti per il software. Questo sistema di esempio dispone di 20 client, ognuno su un computer dedicato, fino a 2 server HMI non ridondanti su un computer e fino a 2 server dati. FactoryTalk Directory si trova su un computer dedicato. Per un sistema tipico che utilizza RSLinx Enterprise come server dati, possono essere utilizzati 20 controllori CLX, PLC o SLC e un totale di 20.000 tag. Per un server dati RSLinx Classic possono essere utilizzati 10 controllori CLX o 20 controllori PLC/SLC e un totale di 10.000 tag. Questo è solo un esempio e possono essere utilizzate altre combinazioni di server HMI, server dati, FactoryTalk Directory e client HMI.
