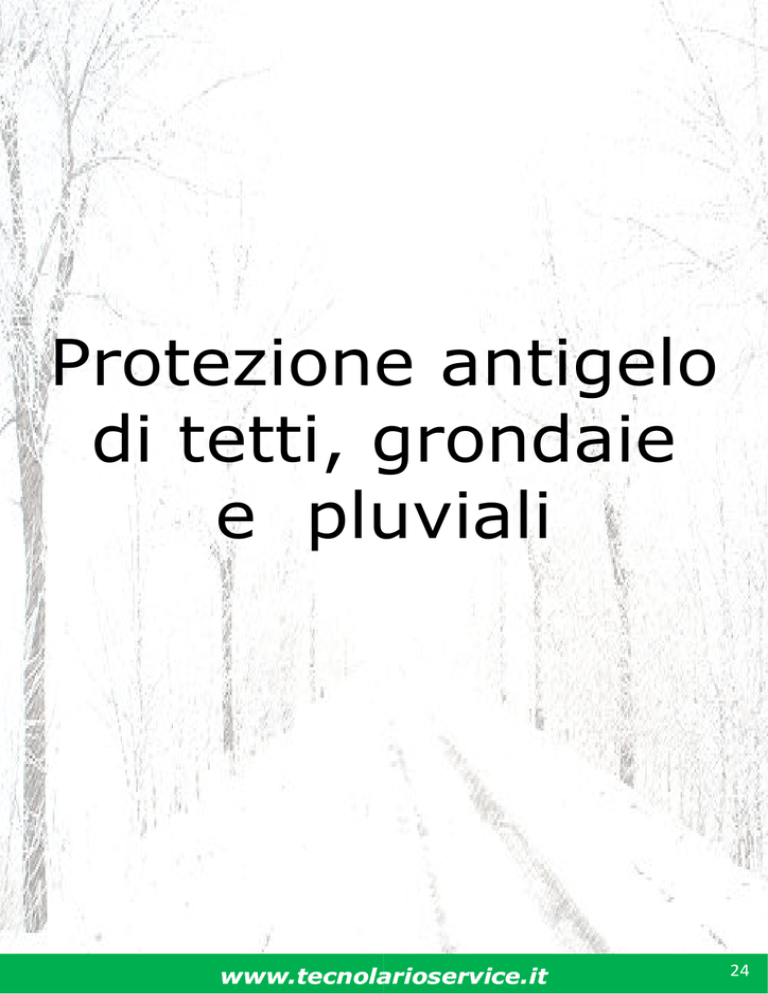

Protezione antigelo
di tetti, grondaie
e pluviali
www.tecnolarioservice.it
24
Sistema scaldante autoregolante per tetti, grondaie e pluviali
Il sistema scaldante ha lo scopo di evitare la formazione del ghiaccio nelle gronde e nei pluviali che impedirebbe il
regolare deflusso dell’acqua prodotta dalla scioglimento della neve accumulata sui tetti durante il periodo
invernale. Questo fenomeno potrebbe generare la caduta di blocchi nevosi con possibili danni a persone e cose
oltre che a danneggiamenti alla struttura dell’edificio stesso.
stesso A tal scopo si consiglia l’utilizzo del cavo scaldante la
cui caratteristica autoregolante lo rende idoneo per impieghi civili in quanto riduce drasticamente i consumi di
energia elettrica. Il rivestimento esterno in Poliolefina modificata garantisce protezione totale dai raggi U.V.A.,
dall’umidità e dagli agenti atmosferici.
Campi di applicazione
- Protezione dalla formazione di ghiaccio all’interno di grondaie e pluviali
- Protezione dall’accumulo di neve sui tetti
- Prevenzione di infiltrazioni lungo le facciate
Benefici
- Prevenzione dalla rottura di grondaie dovuta al peso della neve
- Prevenzione dalla rottura di pluviali dovuta alla dilatazione dell’acqua ghiacciata
- Prevenzione di danni a cose e persone dovuti alla caduta di neve e/o blocchi di ghiaccio
Modelli disponibili
HCL25-P
HCL15-P
24W/mt a 0°C in aria – 230Va.c. - 48W/mt a 0°C nel ghiaccio/neve
18W/mt a 0°C in aria – 230Va.c. - 36W/mt a 0°C nel ghiaccio/neve
www.tecnolarioservice.it
25
Cavo scaldante autoregolante HCL15-P – serie L
Caratteristiche tecniche
Modello cavo
Potenza a 0°C in aria
HCL25-P – 01/20500
Potenza a 0°C nel ghiaccio/neve
Minima temperatura d’installazione
48W/mt – 230Va.c.
-55°C
Massima temperatura di sopportazione
+85°C per max 1000ore
Massima lunghezza alimentabile
(interruttore 16A - 30mA - tipo C)
55mt
Guaina esterna
Poliolefina di colore nero
Sezione dei conduttori
2 X 1mmq
Calza metallica di messa a terra e protezione
Rame stagnato
24W/mt – 230Va.c.
Cavo scaldante autoregolante HCL15-P – serie L
Caratteristiche tecniche
Modello cavo
Potenza a 0°C in aria
HCL15-P – 01/20500
Potenza a 0°C nel ghiaccio/neve
Minima temperatura d’installazione
36W/mt – 230Va.c.
-55°C
Massima temperatura di sopportazione
+85°C per max 1000ore
Massima lunghezza alimentabile
(interruttore 16A - 30mA - tipo C)
75mt
Guaina esterna
Poliolefina di colore nero
Sezione dei conduttori
2 X 1mmq
Calza metallica di messa a terra e protezione
Rame stagnato
18W/mt – 230Va.c.
Sistema di controllo automatico dell’impianto
Secondo delle statistiche ricavate negli anni, la necessità di un intervento del sistema di prevenzione della
formazione del ghiaccio è pari a circa 1500ore l’anno mentre la necessità di un sistema di prevenzione del
manto nevoso è pari a sole circa 150/200ore l’anno.
E’ quindi conveniente installare un sistema di rilevamento della temperatura e dell’umidità in modo da inserire i
circuiti scaldanti solo quando necessario
Centralina CR-2
Questa unità, opportunamente collegata agli appositi sensori, rileva il grado di umidità e la
temperatura e di conseguenza la presenza di neve o ghiaccio sulla superficie che si
desidera proteggere e comanda l’inserimento dei circuiti scaldanti solo ed esclusivamente
se questi valori rilevati non corrispondono a quelli impostati e quindi c’è il reale pericolo di
presenza di ghiaccio o di accumulo di neve.
Questo sistema consente, inoltre, un reale e notevole risparmio di energia, un più
accurato controllo dell’impianto ed una vita più lunga dei circuiti scaldanti. L’unità
analogica, infine, è di semplice installazione e collegamento.
Sensore di umidità SUT-2
SUT
Questo elemento è stato studiato e costruito per essere installato nelle gronde e
per misurare la presenza di neve ed umidità. Questo sensore ha al suo interno una
piccola resistenza alimentata a 24Vc.c. direttamente dalla centralina CR-1.
CR
Sensore di temperatura STT--2
Sensore di temperatura da installare nel lato Nord dello stabile interessato dal riscaldamento
e nella zona più fredda ed in ombra
www.tecnolarioservice.it
26
Installazione
STT-2
SUT
SUT-2
Note:
•
Il terminale del circuito scaldante non dovrà mai essere lasciato
all’interno del pluviale o del pozzetto di scarico. A tal fine il cavo
dovrà sempre essere riportato sul tetto
• Posizionare la sonda di temperatura STT-2 sul lato Nord
dell’edificio
• Posizionare il sensore di umidità SUT-2 all’interno della grondaia
ed in prossimità del cavo scaldante
• In zone particolarmente nevose, si consiglia di proteggere almeno
i 50cm finali del tetto al fine di evitare che grossi cumuli di neve
possano, durante il disgelo, danneggiare le grondaie che
cederebbero sotto il peso della massa nevosa.
www.tecnolarioservice.it
27
Determinare la lunghezza del cavo scaldante necessario
La quantità totale del cavo richiesta per prevenire il ghiaccio e la neve viene determinata a seconda degli elementi
che compongono il tetto che deve essere protetto. Usando la tabella riportata sotto, è possibile determinare la
lunghezza del circuito scaldante occorrente.
Elementi del tetto
mt di cavo / mt di elemento del tetto
Grondaia fino a ∅ 120 mm
1 (HCL15) ; 1 (HCL25)
Grondaia fino a ∅ 200 mm
2 (HCL15) ; 1 (HCL25)
Grondaia fino a ∅ 340 mm
3 (HCL15) ; 2 (HCL25)
Grondaia fino a ∅ 400 mm
4 (HCL15) ; 2 (HCL25)
Pluviale
2 (HCL15) ; 1 (HCL25)
Finale del tetto (1 mt x 1 mt)
6 (HCL15) ; 4 (HCL25)
Finale del tetto (0,5 cm x 1 mt)
3 (HCL15) ; 2 (HCL25)
Lucernario (perimetro esterno)
1
Q = [(L X …) + (2 X H X Nr) + (T X 6)] + 10%
Dove:
Q = Quantità di cavo scaldante necessario (mt)
L = Lunghezza della grondaia (mt)
… = Seguire il fattore moltiplicativo riportato nella tabella sopra
H = Altezza del pluviale (mt)
Nr = Numero di pluviali da proteggere
T = Lunghezza della falda di tetto che si vuole proteggere (mt)
10% = aumento della quantità necessaria per l’esecuzione delle terminazioni
Esempio di installazione in grondaie e pluviali – cavo HCL15-P
1. Grondaia di diametro massimo 120mm
2. Grondaia di diametro massimo 200mm
3. Grondaia di diametro massimo 340mm
4. Grondaia di diametro massimo 400mm
www.tecnolarioservice.it
28
Centralina CR-2
Caratteristiche tecniche
Tensione d’alimentazione
230Va.c. +/-10% - 50/60Hz
Uscita
N. 01 relè libero da tensione di portata 16A - 230Va.c.
Grado di protezione
IP20
Dimensioni
Differenziale ON/OFF
62,5x71,5x110mm
0,4°C
Range di regolazione della temperatura
0…+10°C
Temperatura di intervento consigliata
4°C
Ingombro modulare
Temperatura ambiente
4 moduli DIN
0…+50°C
Codice di ordinazione
08/60500
Sensore di umidità SUT-2
Caratteristiche tecniche
Funzione
Rilevamento umidità nelle gronde
Dimensioni
105 x 30 x 13mm
Grado di protezione
Temperatura ambiente
IP68
-20…+70°C
Cavo di collegamento
4 X 0,25mmq di lunghezza 10mt
Massima distanza sensore/centralina
100mt
Codice di ordinazione
08/40200
Sensore di temperatura STT-2
Caratteristiche tecniche
Funzione
Rilevamento temperatura ambiente
Dimensioni
81 x 64 x 39mm
Grado di protezione
Temperatura ambiente
IP65
-20…+70°C
Cavo di collegamento
NON FORNITO
Massima distanza sensore/centralina
50mt
Codice di ordinazione
08/30200
Impianto elettrico
- In accordo alle normative locali
- Tenere in considerazione la sezione del cavo elettrico d’alimentazione e la caduta di tensione massima ammessa
- Tenere in considerazione che nei momenti di inserimento del riscaldamento, la caduta di tensione può essere
maggiore
- Differenziale (FI): 30mA: prevederne uno per ogni 500mt di cavo scaldante
www.tecnolarioservice.it
29
Accessori
Modello
Codice
ordinazione
Descrizione
Kit di connessione e derivazione – serie semi rapida IP66 e IP68
UC/ALIMENTAZIONE
Kit di connessione tra cavo scaldante e alimentazione 230Va.c.
06/10400
UC/Y
Kit di connessione a Y tra 2 cavi scaldanti e alimentazione 230Va.c.
06/10800
UC/LINEA
Kit di connessione in linea tra due cavi scaldanti
06/1010500
TWISTO B-E
Terminale
02/10200
ADEKIT RE 12602
Resina bicomponente da 50cc per sigillare l’ingresso dei conduttori
nella morsettiera dei kit UC
06/10900
MIXER
Mixer per resina ADEKIT RE 12602
06/11000
Kit di terminazione/giunzione – serie standard
TA1
Kit lato alimentazione a caldo con pressacavo stagno per ingresso in
cassetta
04/10000
TF1
Terminale a caldo per chiusura circuito
04/20000
KTAF1
Kit a freddo lato alimentazione e terminale con pressacavo stagno per
ingresso in cassetta
04/40000
Cassette di giunzione/derivazione
CPMM/L
Cassetta in ABS a pareti lisce completa di morsetti. IP56
06/10600
CPLL
Cassetta in lega leggera completa di piastra di fondo, guida DIN e
morsetti. IP66
06/10100
Controllo della temperatura (in alternativa a centraline e sensori)
Termostato a capillare di tipo elettromeccanico IP65 con range di
regolazione a mezzo manopola 0…+150°C
0…+150
05/10400
SLT-D
Clip in ferro completa di guarnizione per la calata dei cavi all’interno di
pluviali
02/90500
GUARDHOOK
Clip di fissaggio cavo su tetti in tegola
02/90600
DEVIGUT
Clip di fissaggio cavi all’interno di grondaie di diametro fino a 120mm
02/90700
DEVIDRAIN
Distanziatore cavi per pluviali
02/90800
HC-SA
Staffa di fissaggio per grondaie e salva curve per calata nei pluviali
02/90900
AT150
Sistemi di fissaggio
Esempio di posa clip GuardHook
Esempio di posa clip DeviGut
