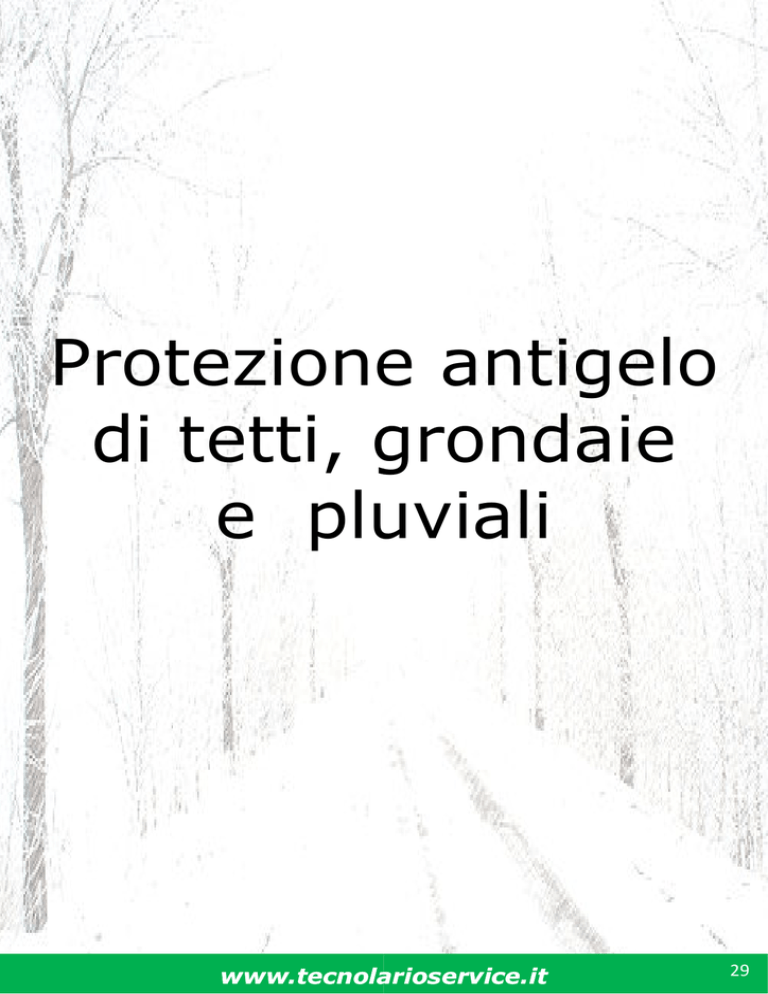

Protezione antigelo di tetti, grondaie e pluviali www.tecnolarioservice.it 29 Sistema scaldante autoregolante per tetti, grondaie e pluviali Il sistema scaldante ha lo scopo di evitare la formazione del ghiaccio nelle gronde e nei pluviali che impedirebbe il regolare deflusso dell’acqua prodotta dalla scioglimento della neve accumulata sui tetti durante il periodo invernale. Questo fenomeno potrebbe generare la caduta di blocchi nevosi con possibili danni a persone e cose oltre che a danneggiamenti alla struttura dell’edificio stesso. stesso A tal scopo si consiglia l’utilizzo del cavo scaldante la cui caratteristica autoregolante lo rende idoneo per impieghi civili in quanto riduce drasticamente i consumi di energia elettrica. Il rivestimento esterno in Poliolefina modificata garantisce protezione totale dai raggi U.V.A., dall’umidità e dagli agenti atmosferici. Campi di applicazione - Protezione dalla formazione di ghiaccio all’interno di grondaie e pluviali - Protezione dall’accumulo di neve sui tetti - Prevenzione di infiltrazioni lungo le facciate Benefici - Prevenzione dalla rottura di grondaie dovuta al peso della neve - Prevenzione dalla rottura di pluviali dovuta alla dilatazione dell’acqua ghiacciata - Prevenzione di danni a cose e persone dovuti alla caduta di neve e/o blocchi di ghiaccio Modelli disponibili CLT25-JT HCL15-P HCL25-P 17W/mt a 0°C in aria – 230Va.c. - 30W/mt a 0°C nel ghiaccio/neve 18W/mt a 0°C in aria – 230Va.c. - 36W/mt a 0°C nel ghiaccio/neve 24W/mt a 0°C in aria – 230Va.c. - 48W/mt a 0°C nel ghiaccio/neve www.tecnolarioservice.it 30 Cavo scaldante autoregolante HCL15-P – serie L Caratteristiche tecniche Modello cavo Potenza a 0°C in aria HCL15-P – 01/20500 Potenza a 0°C nel ghiaccio/neve Minima temperatura d’installazione 36W/mt – 230Va.c. -55°C Massima temperatura di sopportazione +85°C per max 1000ore Massima lunghezza alimentabile (interruttore 16A - 30mA - tipo C) 75mt Guaina esterna Poliolefina di colore nero Sezione dei conduttori 2 X 1mmq Calza metallica di messa a terra e protezione Rame stagnato 18W/mt – 230Va.c. Cavo scaldante autoregolante CLT25-JT – serie L Caratteristiche tecniche Modello cavo Potenza a 0°C in aria CLT25-JT – 01/10100 Potenza a 0°C nel ghiaccio/neve Minima temperatura d’installazione 30W/mt – 230Va.c. -40°C Massima temperatura di sopportazione +85°C per max 1000ore Massima lunghezza alimentabile (interruttore 25A - 30mA - tipo C) 110mt Guaina esterna Poliolefina di colore nero Sezione dei conduttori 2 X 1mmq Calza metallica di messa a terra e protezione Rame 17W/mt – 230Va.c. Cavo scaldante autoregolante HCL25-P – serie L Caratteristiche tecniche Modello cavo Potenza a 0°C in aria HCL25-P – 01/20600 Potenza a 0°C nel ghiaccio/neve Minima temperatura d’installazione 48W/mt – 230Va.c. -55°C Massima temperatura di sopportazione +85°C per max 1000ore Massima lunghezza alimentabile (interruttore 16A - 30mA - tipo C) 55mt Guaina esterna Poliolefina di colore nero Sezione dei conduttori 2 X 1mmq Calza metallica di messa a terra e protezione Rame stagnato 24W/mt – 230Va.c. Impianto elettrico - In accordo alle normative locali - Tenere in considerazione la sezione del cavo elettrico d’alimentazione e la caduta di tensione massima ammessa - Tenere in considerazione che nei momenti di inserimento del riscaldamento, la caduta di tensione può essere maggiore - Differenziale (FI): 30mA: prevederne uno per ogni 500mt di cavo scaldante www.tecnolarioservice.it 31 Installazione Note: • Il terminale del circuito scaldante non dovrà mai essere lasciato all’interno del pluviale o del pozzetto di scarico. A tal fine il cavo dovrà sempre essere riportato sul tetto • Posizionare la sonda di temperatura STT-11 sul lato Nord dell’edificio • Posizionare il sensore di umidità SUT-11 all’interno della grondaia ed in prossimità del cavo scaldante • In zone particolarmente nevose, si consiglia di proteggere almeno i 50cm finali del tetto al fine di evitare che grossi cumuli di neve possano, durante il disgelo, danneggiare le grondaie che cederebbero sotto il peso della massa nevosa. www.tecnolarioservice.it 32 Determinare la lunghezza del cavo scaldante necessario La quantità totale del cavo richiesta per prevenire il ghiaccio e la neve viene determinata a seconda degli elementi che compongono il tetto che deve essere protetto. Usando la tabella riportata sotto, è possibile determinare la lunghezza del circuito scaldante occorrente. Elementi del tetto mt di cavo / mt di elemento del tetto Grondaia fino a ∅ 120 mm 1 Grondaia fino a ∅ 240 mm 2 Grondaia fino a ∅ 360 mm 3 Grondaia fino a ∅ 480 mm 4 Pluviale 2 Finale del tetto (1 mt x 1 mt) 6 Finale del tetto (0,5 cm x 1 mt) 3 Lucernario (perimetro esterno) 1 Q = [(L X …) + (2 X H X Nr) + (T X 6)] + 10% Dove: Q = Quantità di cavo scaldante necessario (mt) L = Lunghezza della grondaia (mt) … = Seguire il fattore moltiplicativo riportato nella tabella sopra H = Altezza del pluviale (mt) Nr = Numero di pluviali da proteggere T = Lunghezza della falda di tetto che si vuole proteggere (mt) 10% = aumento della quantità necessaria per l’esecuzione delle terminazioni Esempio di installazione in grondaie e pluviali 1. Grondaia di diametro massimo 120mm 2. Grondaia di diametro massimo 240mm 3. Grondaia di diametro massimo 360mm 4. Grondaia di diametro massimo 480mm www.tecnolarioservice.it 33 Sistema di controllo automatico dell’impianto Secondo delle statistiche ricavate negli anni, la necessità di un intervento del sistema di prevenzione della formazione del ghiaccio è pari a circa 1500ore l’anno mentre la necessità di un sistema di prevenzione del manto nevoso è pari a sole circa 150/200ore l’anno. E’ quindi conveniente installare un sistema di rilevamento della temperatura e dell’umidità in modo da inserire i circuiti scaldanti solo quando necessario Centralina CR-1 Questa unità, opportunamente collegata agli appositi sensori, rileva il grado di umidità e la temperatura e di conseguenza la presenza di neve o ghiaccio sulla superficie che si desidera proteggere e comanda l’inserimento dei circuiti scaldanti solo ed esclusivamente se questi valori rilevati non corrispondono a quelli impostati e quindi c’è il reale pericolo di presenza di ghiaccio o di accumulo di neve. Questo sistema consente, inoltre, un reale e notevole risparmio di energia, un più accurato controllo dell’impianto ed una vita più lunga dei circuiti scaldanti. L’unità analogica, infine, è di semplice installazione e collegamento. Sensore di umidità SUT-1 Sensore di temperatura STT-1 Questo elemento è stato studiato e costruito per essere installato nelle gronde e per misurare la presenza di neve ed umidità. Sensore di temperatura da installare nel lato Nord dello stabile interessato dal riscaldamento e nella zona più fredda ed in ombra Centralina CR-1 Caratteristiche tecniche Tensione d’alimentazione 230Va.c. +/-10% - 50/60Hz Uscita N. 01 relè libero da tensione di portata 16A - 230Va.c. Grado di protezione IP20 Dimensioni Differenziale ON/OFF 91x71x62mm 0,4°C Range di regolazione della temperatura 0…+10°C Temperatura di intervento consigliata 4°C Consumo Temperatura ambiente 3VA 0…+50°C Codice di ordinazione 08/60100 Sensore di umidità SUT-1 Caratteristiche tecniche Funzione Rilevamento umidità nelle gronde Dimensioni 105 x 30 x 13mm Grado di protezione Temperatura ambiente IP68 -20…+70°C Cavo di collegamento 4 X 0,25mmq di lunghezza 10mt Massima distanza sensore/centralina 100mt Codice di ordinazione 08/40100 Sensore di temperatura STT-1 Caratteristiche tecniche Funzione Rilevamento temperatura ambiente Dimensioni 81 x 64 x 39mm Grado di protezione Temperatura ambiente IP65 -20…+70°C Cavo di collegamento NON FORNITO Massima distanza sensore/centralina 50mt Codice di ordinazione 08/30100 www.tecnolarioservice.it 34 Accessori Modello Codice ordinazione Descrizione Kit di connessione e derivazione – serie semi rapida IP66 e IP68 UC/ALIMENTAZIONE Kit di connessione tra cavo scaldante e alimentazione 230Va.c. 06/10400 UC/Y Kit di connessione a Y tra 2 cavi scaldanti e alimentazione 230Va.c. 06/10800 UC/LINEA Kit di connessione in linea tra due cavi scaldanti 06/1010500 TWISTO B-E Terminale 02/10200 Kit di terminazione/giunzione – serie standard TA1 Kit lato alimentazione a caldo con pressacavo stagno per ingresso in cassetta 04/10000 TF1 Terminale a caldo per chiusura circuito 04/20000 KTAF1 Kit a freddo lato alimentazione e terminale con pressacavo stagno per ingresso in cassetta 04/40000 Cassette di giunzione/derivazione CPMM/L Cassetta in ABS a pareti lisce completa di morsetti. IP56 06/10600 CPLL Cassetta in lega leggera completa di piastra di fondo, guida DIN e morsetti. IP66 06/10100 Controllo della temperatura (in alternativa a centraline e sensori) Termostato di tipo elettromeccanico IP65 (certificato IP54) con range di regolazione a mezzo manopola 0…+150°C 05/10400 SLT-D Clip in ferro completa di guarnizione per la calata dei cavi all’interno di pluviali 02/90500 GUARDHOOK Clip di fissaggio cavo su tetti in tegola 02/90600 DEVIGUT Clip di fissaggio cavi all’interno di grondaie di diametro fino a 120mm 02/90700 DEVIDRAIN Distanziatore cavi per pluviali 02/90800 HC-SA Staffa di fissaggio per gronde e calata pluviali 02/90900 AT150 Sistemi di fissaggio Esempio di posa clip GuardHook Esempio di posa clip DeviGut www.tecnolarioservice.it 35
