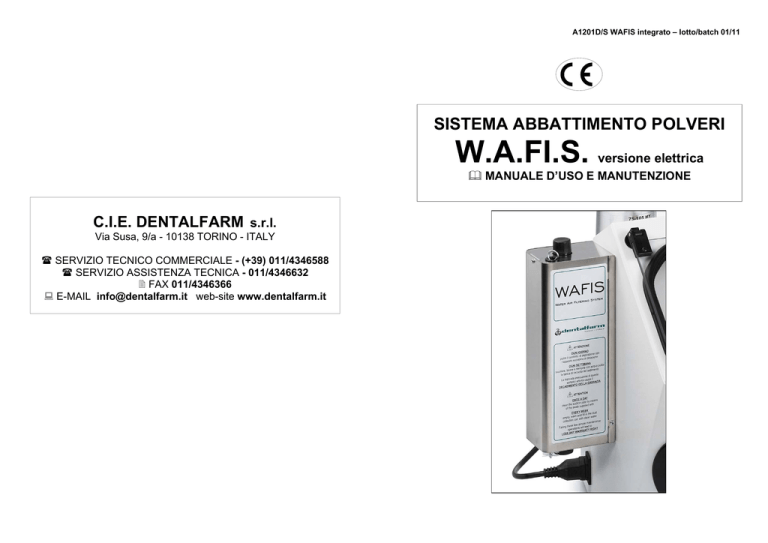

A1201D/S WAFIS integrato – lotto/batch 01/11
SISTEMA ABBATTIMENTO POLVERI
W.A.FI.S. versione elettrica
MANUALE D’USO E MANUTENZIONE
C.I.E. DENTALFARM s.r.l.
Via Susa, 9/a - 10138 TORINO - ITALY
SERVIZIO TECNICO COMMERCIALE - (+39) 011/4346588
SERVIZIO ASSISTENZA TECNICA - 011/4346632
FAX 011/4346366
E-MAIL [email protected] web-site www.dentalfarm.it
A1201D/S WAFIS integrato – lotto/batch 01/11
DESCRIZIONE
Il W.A.FI.S. è un sistema di aspirazione ed abbattimento polveri (brevetto esclusivo
DENTALFARM), studiato espressamente per i modelli BASE MATIC nella versione destra e
ORO, BASE 2 – 3 – Evoluzione e MICRA 1 – 2 – Evoluzione nella versione sinistra.
L’apparecchiatura è anche collegabile con facilità a qualsiasi altra camera di sabbiatura. Si
tratta di un sistema che rispetta le normative internazionali in tema di igiene ambientale.
Questo apparecchio risolve definitivamente il problema delle polveri fini generate durante il
processo di sabbiatura dalla frantumazione del rivestimento e dell’ossidazione di fusione.
L’abbattimento certificato è 99,8% delle polveri totali. La dimensione e la potenza sono
rapportati alle necessita dei Laboratori Odontotecnici. La manutenzione ed i consumi
energetici sono molto limitati grazie all’assoluta affidabilità dello strumento totalmente
pneumatico.
POSSIBILITA’ DI COLLEGAMENTO
Il collegamento del W.A.FI.S. ad una macchina di sabbiatura è semplice, ma si devono
percorrere strade diverse se:
A) l’applicazione è da effettuarsi sui modelli DENTALFARM già predisposti:
1. togliere le viti che collegano la flangia del tubo di aspirazione alla camera di lavoro
2. inserire nei fori liberati le viti che fuoriescono dall’apparecchio e serrare i dadi, in
questo modo il WAFIS resta appeso alla parete della sabbiatrice
3. svitare il tappo dal raccordo di alimentazione aria posto a lato della sede del WAFIS ed
avvitare il nuovo raccordo fornito
4. unire con un pezzo di tubo azzurro i due raccordi (D) per avere l’alimentazione
pneumatica
5. collegare la spina (E) alla presa elettrica posta sulla base della sabbiatrice
B) l’applicazione è da effettuarsi su una sabbiatrice DENTALFARM non predisposta:
1. in questo caso si agisce esattamente come descritto al paragrafo precedente, ma
bisogna modificare il sistema di alimentazione dell’aria per poter disporre di una uscita
supplementare per il WAFIS
C) l’applicazione è da effettuarsi su altre sabbiatrici non predisposte:
1. la procedura di installazione inizia con la ricerca del luogo ideale dove applicare il
sistema di aspirazione – cioè un luogo pratico per la manutenzione e la discesa dello
scarico e in posizione adeguata all’evacuazione dell’aria intrisa di polvere
2. eliminare il filtro meccanico utilizzato in precedenza e chiudere ogni possibile perdita di
aria
3. praticare i fori per le viti di fissaggio (∅5 mm) e per il passaggio dell’aria (∅43 mm
oppure una serie di fori ∅10 mm) servendosi della mascherina in dotazione per la
tracciatura
4. predisporre l’alimentazione pneumatica montando il raccordo a 3 vie sulla mandata
5. alimentare elettricamente in serie al sistema di illuminazione della sabbiatrice (quando
si accende la luce il sistema inizia ad aspirare).
Qualsiasi sia il tipo di installazione eseguita, è necessario che la macchina abbia una
presa d’aria regolabile per bilanciare la potenza di aspirazione.
A1201D/S WAFIS integrato – lotto/batch 01/11
DISEGNO ESPLOSO E LISTA RICAMBI WAFIS Integrato (A1201D-S)
N. CODICE
DESCRIZIONE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
CORPO METALLICO WAFIS
COPERCHIO METALLICO WAFIS
COLLETTORE DEPRESSORE
CORPO DEPRESSORE
UGELLO ARIA DEPRESSORE
UGELLO ACQUA DEPRESSORE
TAPPO ISPEZIONE DEPRESSORE
GUARNIZIONE DEPRESSORE
MANICOTTO DI COLLEGAMENTO SCARICO
TUBO FLESSIBILE DIA. INT. 25mm
TANICA ACQUA
RACCORDO PORTAGOMMA 1/8” FEMMINA
TUBO TRASPARENTE 6x4
RACCORDO 90° - TUBO D.=6
RACCORDO ADATTATORE 6 – 1/8”
TUBO TRASPARENTE 8x6
FILTRO ACQUA
GHIERA IN PLASTICA SU FORI SFOGO ARIA
RACCORDO DIRITTO MASCHIO 6x4 – 1/8”
TUBO BLU 6x4
ELETTROVALVOLA 2 VIE – 1/8”
CONNETTORE x ELETTROVALVOLA
CAVO ELETTRICO 3x1 con SPINA IEC320
SCOVOLINO PULIZIA DEPRESSORE
GHIERA IN PLASTICA SU FORO DIA. 16mm
RACCORDO 90* FEMMINA 8x6 – 1/8”
ETICHETTA MARCHIO E AVVERTENZE
TAPPO APPLICAZIONE FILTRO
BLOCCACAVO
VASCA SCARICO COMPLETA
1201015
1201016
RCB028
RCB029
RCB033
RCB034
RCB030
RWA006
1201019
NEV061
NVP003
RCB039
NPV040
NPR020
NPR015
NPV060
NVI010
NEA102
NPR111
NPV041
NES029
NES029C
NEV014
RSC044
NEA111
NPR112
1201020
RCB080
NEA107
1201503
MESSA IN SERVIZIO
Terminate le operazioni di installazione,
bisogna preparare la messa in servizio del
WAFIS:
• collegare una estremità del tubo di scarico
(A) al collettore sporgente dalla parte
inferiore del WAFIS
• trovare una debita collocazione alla
vaschetta di raccolta, sul pavimento, il più
vicino possibile alla macchina e mettere
circa 1,5 litri di acqua
• fare scendere il tubo verso la vaschetta in
modo da non produrre sifoni o risacche,
riducendo al massimo il tragitto ed
accorciare l’altra estremità in modo che
penetri per non più di 3-4 cm nel tappo
• affiancare al tubo di scarico il tubo di
alimentazione dell’acqua (B), accorciarlo del
necessario e calzarlo sul raccordo apposito
(C).
Quella rappresentata nella figura a lato è una
corretta disposizione dei tubi di alimentazione e
scarico.
Una corretta installazione ed la manutenzione
attenta sono determinanti per il corretto
funzionamento del sistema.
ISTRUZIONI PER L’USO
Il WAFIS entra in funzione automaticamente
all’accensione della luce. L’aria entra nel sistema,
passa attraverso uno speciale ugello eiettore che la
velocizza, entra nel corpo del depressore dove,
espandendosi, crea il vuoto e provoca l’aspirazione
delle polveri sottili in sospensione nell’aria.
L’abbattimento avviene nel tratto di tubo sottostante
dove l’aria intrisa di polvere viene irrorata da un
getto di acqua nebulizzata che appesantisce il
articolato solido, lo separa dall’aria che non è
bagnabile e lo fa precipitare nella tanica di raccolta.
Regolare la presa d’aria dall’esterno per favorire
l’aspirazione ed evitare che la camera di
sabbiatura vada sottovuoto.
A1201D/S WAFIS integrato – lotto/batch 01/11
ISTRUZIONI PER LA MANUTENZIONE
IMPIANTO PNEUMATICO
Il sistema non ha parti di usura che richiedono sostituzione periodica come filtri o sacchetti o
motore elettrico che potrebbe subire danni a causa della polvere abrasiva. Per il WAFIS
servono solo una pulizia costante e la garanzia che l’aria possa defluire liberamente.
QUOTIDIANAMENTE, togliere il tappo di ispezione (F) e passare lo scovolo (G)
OGNI SETTIMANA se la mole di lavoro è molta o OGNI 15GG, staccare i collegamenti della
vaschetta, svuotarla, pulirla accuratamente e rimettere acqua pulita.
DATI TECNICI
Dimensioni di ingombro L x P x H
Peso a vuoto ed imballato
Pressione minima di esercizio
Pressione massima di esercizio
Consumo aria
Percentuale di abbattimento polveri
Tensione di utilizzo
100 mm x 100 mm x 270mm
2.3 kg – 3.0 kg
3 BAR
6 BAR
50 l/min a 3 BAR – 70 l/min a 5 BAR
99.8%
220-230 v AC 50Hz
NORME TECNICHE DI RIFERIMENTO E MODALITÀ DI PROVA
La macchina viene prodotta in serie dalla C.I.E. Dentalfarm nel rispetto delle norme tecniche
e di sicurezza vigenti, in base a quanto previsto dalla Direttiva Comunitaria sulle Macchine
89/392CEE e alle successive modifiche.
Ogni apparecchiatura viene collaudata singolarmente per tutti gli aspetti funzionali, quindi
sottoposta all’esame di un impianto automatico di prova (Modello TS48 Elektrotechn.
Laboratorium Postfach D-7015 KORNTAL 1) che esegue in sequenza:
• Prova di rigidità dielettrica;
• Prova del conduttore di protezione;
• Prova della resistenza di isolamento;
• Prova di cortocircuito
ed assicura con la stampa di un report la conformità ai limiti stabiliti.
DEMOLIZIONE E SMALTIMENTO
Questa apparecchiatura per le Norme Internazionali è una AEE
(apparecchiatura elettrica o elettronica che dipende per un corretto
funzionamento da correnti elettriche o da campi elettromagnetici) quindi, a
fine vita, il rifiuto non deve essere smaltito come rifiuto urbano ma dovrà
essere effettuata la raccolta differenziata a norma della Direttiva
2002/96/CE
N°
DESCRIZIONE
1
ELETTROVALVOLA
2
DEPRESSORE
3
TUBO SCARICO
4
TANICA RACCOLTA
5
FILTRO ACQUA
N°
DESCRIZIONE
EV
ELETTROVALVOLA
C
CAVO ALIMENTAZIONE
IMPIANTO ELETTRICO
