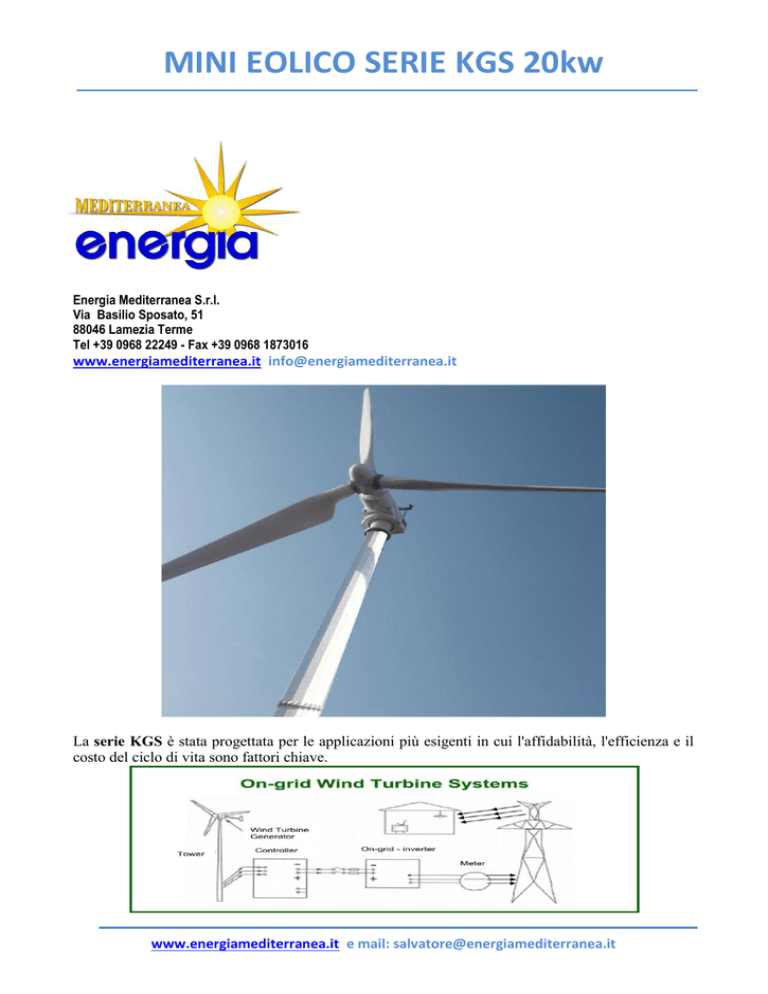

MINI EOLICO SERIE KGS 20kw
Energia Mediterranea S.r.l.
Via Basilio Sposato, 51
88046 Lamezia Terme
Tel +39 0968 22249 - Fax +39 0968 1873016
www.energiamediterranea.it [email protected]
La serie KGS è stata progettata per le applicazioni più esigenti in cui l'affidabilità, l'efficienza e il
costo del ciclo di vita sono fattori chiave.
www.energiamediterranea.it e mail: [email protected]
MINI EOLICO SERIE KGS 20kw
1. Struttura
Il set serie KGS comprende turbine eoliche, generatore, impianto frenante, dispositivo di
regolazione della direzione, torre, anemoscopio, segnavento, controller intelligente ecc. Le pale
sono in materiale FRP che crea un elegante forma e prestazioni eccellenti.
.L’avviamento,del tipo soft start, è determinato dal pitc control che orienta al vento la turbina in
modo graduale e mette in rotazione l’albero del possente alternatore a magneti permanenti, la
configurazione è del tipo direct drive e cioè l’albero è collegato direttamente al generatore senza
l’ausilio del moltiplicatore di giri, tutto va a vantaggio dell’efficienza, Inoltre, i numerosi sensori,
sono in grado di identificare la velocità del vento, di rotazione, corrente, temperatura, vibrazioni,
torsioni. Regolazione intelligente mediante il controllo del PLC per la l’orientamento attivo,
protezione per l’eccessiva velocità di rotazione, protezione contro sovracorrente, protezione per
l’eccessiva velocità del vento, controllo di diminuzione della potenza. In caso di problemi tecnici la
turbina si arresterà tempestivamente automaticamente.
www.energiamediterranea.it e mail: [email protected]
MINI EOLICO SERIE KGS 20kw
2 Generatore eolico
MOZZO
Sistema di regolazione pitc control
Il naso realizzato in vetroresina Protegge il mozzo con il sistema di regolazione dell’angolo di
incidenza. Su ogni pala è presente un cuscinetto ralla.
Il generatore sincrono a magneti permanenti si trova subito dopo il mozzo, con questo sistema si
riducono al minimo gli attriti, l’avvolgimento multipolare (52 poli) consente al generatore di
raggiungere la potenza massima a soli 80 giri al minuto senza l’ausilio di moltiplicatore di giri.
2.1 Anemoscopio e Segnavento
Anemoscopico è usato per controllare la velocità del vento e quindi trasferisce il segnale al
controller.
Il segnavento è usato per controllare l'angolo frontale del generatore eolico.
www.energiamediterranea.it e mail: [email protected]
MINI EOLICO SERIE KGS 20kw
3 Torre da 18/25 metri
Torre a piramide con altezze da 18/25 metri con torre fissa e con sistema idraulico ribaltabile
Plinto di sostegno per torre
plinto per pistone idraulico
La base della torre è costituita da una struttura in cemento armato. L’ancoraggio avviene per
mezzo di telaio piatto di ferro (che è conforme alla base della torre), barre di rinforzo saldate
www.energiamediterranea.it e mail: [email protected]
MINI EOLICO SERIE KGS 20kw
4 Sistema di controllo
4.1 Inverter a doppia conversione Elpower (made in Italy)
Gli inverter della serie CLEANVERTER sono stati progettati specificatamente per la connessione alla
rete elettrica dei sistemi di produzione di energia da fonti rinnovabili a velocità variabile che utilizzano il
generatore sincrono a magneti permanenti in particolare per le turbine eoliche.
CLEANVERTER è un sistema completo realizzato in quadro da esterno ed in configurazione doppio inverter
( back to back) con controllo digitale a DSP (Digital Signal Processor), che consente di gestire nel modo più
efficiente il generatore elettrico. (*) oltre i 40°C i convertitori possono funzionare con derating di potenza
(**) impostabile
www.energiamediterranea.it e mail: [email protected]
MINI EOLICO SERIE KGS 20kw
4.2 Controller
Tutte le funzioni di controllo e comando sono assolte da un sistema programmato a PLC interno
al quadro elettrico in dotazione.
Regolatore di direzione: segnavento, anemoscopio, regolatore di velocità di rotazione.
Regolatore di velocità: regola automaticamente l'angolo al vento e gestisce l'imbardata.
Dispositivo di freno: impianto frenante idraulico.
Visualizzazione display: velocità del vento, tensione, corrente elettrica, potenza e allarme.
Curva di potenza KGS-20kW
www.energiamediterranea.it e mail: [email protected]
MINI EOLICO SERIE KGS 20kw
5 Parametri e costi
I parametri della turbina eolica
Potenza nominale (W)
Potenza Massimale (w)
Voltaggio nominale (V)
Tipologia di Turbina
Inverter marca Italiana (El power)
Velocità nominale del rotore
Direzione rotazione
Diametro rotore e spazio di area (m)
Velocità di funzionamento
Velocità a potenza nominale (m/s)
Sicurezza velocità del vento
Numero Pale
Assetto Pale
Materiale delle pale
Sistema d’imbardata
Modalità d’imbardata
Altezza torre (m)
Certificazione
Peso
Prezzo (€) Torre da 18 mt
KGS 20KW
20000
25000
380 V
120 A
Direct drive permanent magnet (PM) generator
CLEANVERTER 20
120 (rotazione/minuto)
orario
12.5 mt
3-25(m/s)
10(m/s)
40(m/s)
3
Blades Pitch Control (variabile)
FRP (Fiber glass reinforced*3)
elettrico a magnete Switch
Meccanico
18/25
CE, ISO 9001
Kg 1100 circa
Prezzo (€) Torre da 25 mt
N.B: Il prezzo si intende comprensivo di generatore, quadro elettrico completo di controller/inverter,
pale da 12,5 metri, torre alta 18 , 25 mt con abbattimento sistema idraulico e ogni accessorio relativo al
sistema. Escluso il trasporto.
