MINI EOLICO SERIE KGS 60kw Energia Mediterranea S.r.l.
Via Basilio Sposato, 51
88046 Lamezia Terme
Tel +39 0968 22249 - Fax +39 0968 1873016

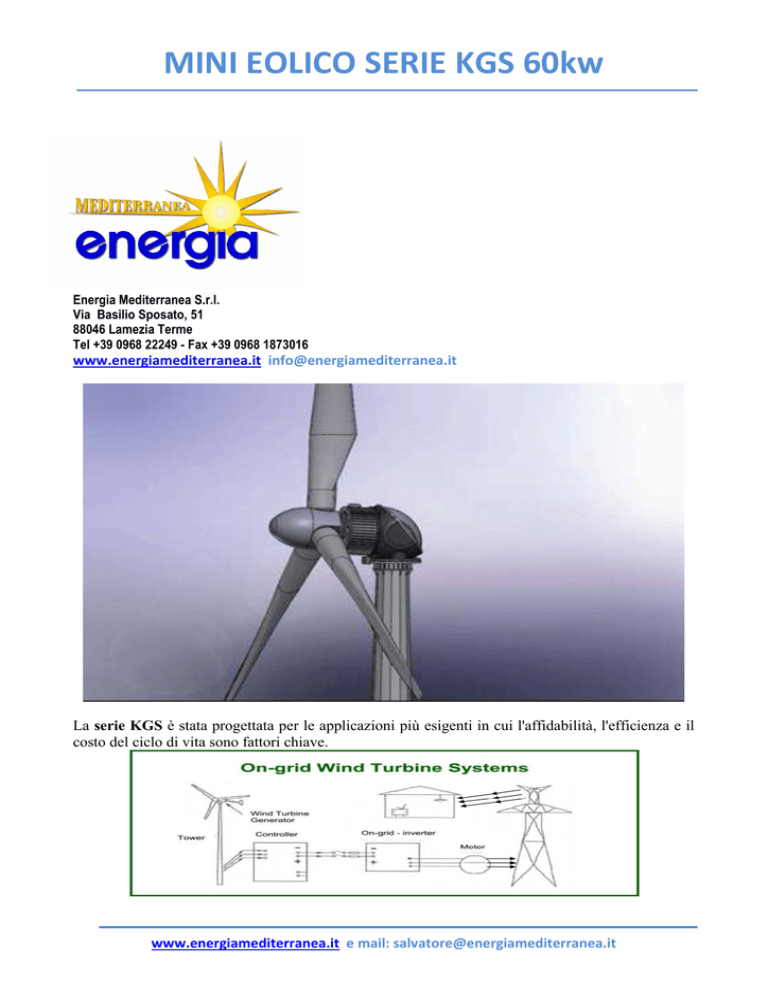

www.energiamediterranea.it [email protected] La serie KGS è stata progettata per le applicazioni più esigenti in cui l'affidabilità, l'efficienza e il
costo del ciclo di vita sono fattori chiave.
www.energiamediterranea.it e mail: [email protected] MINI EOLICO SERIE KGS 60kw 1. Performance introduzione
La turbina eolica serie KGS ha un generatore eolico a bassa velocità, che adotta un sensore di
velocità e uno di direzione del vento per realizzare il controllo automatico e regolare se stesso
quando c’è forte vento irregolarità di rete.
È un generazione di energia ad alta efficienza, conveniente per la manutenzione, alta affidabilità.
2. Struttura
Il set serie KGS comprende turbine eoliche, generatore, impianto frenante, dispositivo di
regolazione della direzione, torre, anemoscopio, segnavento, controller intelligente ecc. Le pale
sono in materiale FRP che crea un elegante forma e prestazioni eccellenti.
.L’avviamento,del tipo soft start, è determinato dal pitc control che orienta al vento la turbina in
modo graduale e mette in rotazione l’albero del possente alternatore a magneti permanenti, la
configurazione è del tipo direct drive e cioè l’albero è collegato direttamente al generatore senza
l’ausilio del moltiplicatore di giri, tutto va a vantaggio dell’efficienza, Inoltre, i numerosi sensori,
sono in grado di identificare la velocità del vento, di rotazione, corrente, temperatura, vibrazioni,
torsioni. Regolazione intelligente mediante il controllo del PLC per la l’orientamento attivo,
protezione per l’eccessiva velocità di rotazione, protezione contro sovracorrente, protezione per
l’eccessiva velocità del vento, controllo di diminuzione della potenza. In caso di problemi tecnici la
turbina
si
arresterà
tempestivamente
automaticamente.
www.energiamediterranea.it e mail: [email protected] MINI EOLICO SERIE KGS 60kw 3.1 Torre da 25/30 metri
Torre conica rastremata con altezze da 18/25/30 metri fissa o con sistema idraulico ribaltabile.
www.energiamediterranea.it e mail: [email protected] MINI EOLICO SERIE KGS 60kw Plinto di sostegno per torre
plinto per pistone idraulico
La base della torre è costituita da una struttura in cemento armato. L’ancoraggio avviene per
mezzo di telaio piatto di ferro (che è conforme alla base della torre), barre di rinforzo saldate.
www.energiamediterranea.it e mail: [email protected] MINI EOLICO SERIE KGS 60kw 3.2 Anemoscopio e Segnavento
Anescopico è usato per controllare la velocità del vento e quindi trasferisce il segnale al
controller.
Il segnavento è usato per controllare l'angolo frontale del generatore eolico.
3.4 Generatore eolico
Il generatore eolico serie KGS comprende il kit contenente le pale, il mozzo, cupola e bulloni. Le
pale sono i componenti principali del trasferimento dall’energia eolica in energia cinetica.
www.energiamediterranea.it e mail: [email protected] MINI EOLICO SERIE KGS 60kw 3.5 Il rotore
www.energiamediterranea.it e mail: [email protected] MINI EOLICO SERIE KGS 60kw 4 Sistema di controllo
4.1 Inverter
Gli inverter della serie CLEANVERTER sono stati progettati specificatamente per la connessione alla
rete elettrica dei sistemi di produzione di energia da fonti rinnovabili a velocità variabile che utilizzano il
generatore sincrono a magneti permanenti in particolare per le turbine eoliche.
CLEANVERTER è un sistema completo realizzato in quadro da esterno ed in configurazione doppio inverter
( back to back) con controllo digitale a DSP (Digital Signal Processor), che consente di gestire nel modo più
efficiente il generatore elettrico. (*) oltre i 40°C i convertitori possono funzionare con derating di potenza
(**) impostabile
CARATTERISTICHE Potenza Nominale AC Sovraccaricabilità in corrente lato generatore
Max tensione lato generatore (Vac) Frequenza lato generatore (Hz) Connessione lato rete Tensione lato rete (Vrms)
Frequenza lato rete (Hz) Fattore di potenza lato rete (**) Fattore di potenza lato generatore (**)
Distorsione armonica THDI lato rete
Distorsione armonica THDI lato gen. < Rendimento max senza trasfo
Consumo in stand by (W) Temperatura ambiente esercizio (°C) (*) Umidità relativa Altitudine < Dimensioni (HxLxP) (mm)
Grado protezione
Peso (Kg)
Porte di comunicazione Interfaccia utente
CLEANVERTER 60 60.000
150% per 1min/10 min
480 Da 5 a 100
Trifase senza neutro
400V ± 15%
50 / 60
0,9 ‐ 1 0,9 ‐ 1 3%
5%
97% < 50
Da ‐20 a +55
0 ‐ 95%
2000 m s.l.m.
1950 x 1400 x 600
IP 54 650 RS 232, RS 485 prot. Mobus
Display con tastierino
CLEANVERTER è costituito essenzialmente da:
• Interruttore
• Filtro EMI
• Contattore di rete
• Trasformatore trifase a secco
• Filtro L-C
• Inverter AFE trifase ad IGBT
• Filtro C
• Inverter trifase ad IGBT lato generatore
• Contattore lato generatore
I contattori sono comandati per mezzo di un circuito di sicurezza
I ventilatori di raffreddamento sono gestiti per mezzo di sonda di temperatura al fine di minimizzare gli autoconsumi e
la loro funzionalità è monitorata in continuo, per evitare danni dovuti alla loro avaria.
Il progetto di CLEANVERTER è particolarmente curato dal punto di vista dell’affidabilità:
• Eliminazione totale (potenza e controllo) dei condensatori elettrolitici; in particolare il filtro capacitivo posto tra i due
inverter, viene realizzato con condensatori a film con vita attesa, nelle condizioni di esercizio, di 500.000 ore
• Tropicalizzazione delle schede elettroniche ed uso nelle stesse di componenti a temperatura estesa di standard
industriale
• Ventilatori con vita attesa di 50.000 ore. Per le applicazioni in campo eolico è prevista una resistenza di frenatura che
consente di gestire i transitori e si integra con i dispositivi meccanici di controllo della velocità di rotazione in caso di
mancanza rete o velocità eccessive del vento.
In questo ambito ELPOWER offre la propria conoscenza del processo sviluppando con il cliente soluzioni
www.energiamediterranea.it e mail: [email protected] MINI EOLICO SERIE KGS 60kw integrate per la gestione della turbina nelle varie situazioni di funzionamento in relazione alle caratteristiche
della turbina stessa (controllo di passo, controllo di imbardata, frenatura idraulica od elettrica) attraverso
lo studio di logiche dedicate. Inoltre la notevole capacità di sovraccarico degli inverter consente di sfruttare
le raffiche.
4.2 Il controller
Type GWG‐60K500TL‐TV Working voltage of controller AC380V Rated output voltage of generator DC420V Rated output current DCV119A Rated power 60KVA Way of protection Yaw, brake, unload Maximum power track Yaw automatically operating environment temperature -40℃ ～ 40 ℃ Relative humidity 30% - 90% / 90% No condensation operating environment height < 2000 m Protective level IP44 Way of cooling Enforcement Noise 30 - 40dB
Tutte le funzioni di controllo e comando sono assolte da un sistema programmato a PLC interno
al quadro elettrico in dotazione.
Regolatore di direzione: segnavento, anemoscopio, regolatore di velocità di rotazione.
Regolatore di velocità: regola automaticamente l'angolo al vento e gestisce l'imbardata.
Dispositivo di freno: impianto frenante idraulico.
Visualizzazione display: velocità del vento, tensione, corrente elettrica, potenza e allarme.
