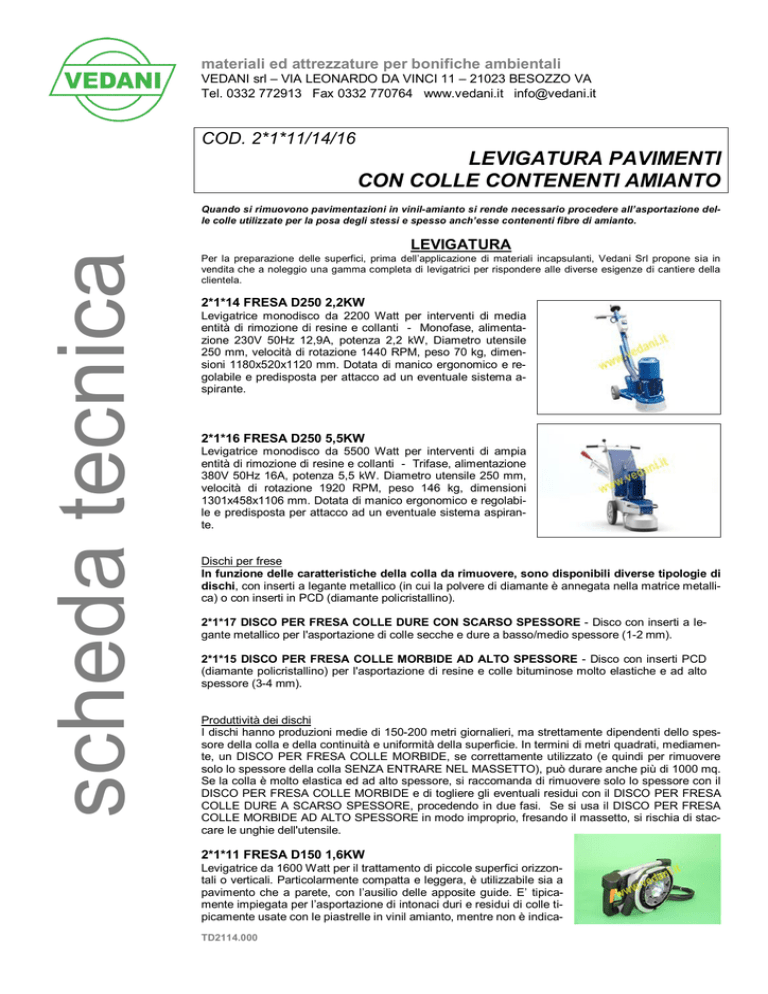

COD. 2*1*11/14/16
LEVIGATURA PAVIMENTI
CON COLLE CONTENENTI AMIANTO
scheda tecnica
Quando si rimuovono pavimentazioni in vinil-amianto si rende necessario procedere all’asportazione delle colle utilizzate per la posa degli stessi e spesso anch’esse contenenti fibre di amianto.
LEVIGATURA
Per la preparazione delle superfici, prima dell’applicazione di materiali incapsulanti, Vedani Srl propone sia in
vendita che a noleggio una gamma completa di levigatrici per rispondere alle diverse esigenze di cantiere della
clientela.
2*1*14 FRESA D250 2,2KW
Levigatrice monodisco da 2200 Watt per interventi di media
entità di rimozione di resine e collanti - Monofase, alimentazione 230V 50Hz 12,9A, potenza 2,2 kW, Diametro utensile
250 mm, velocità di rotazione 1440 RPM, peso 70 kg, dimensioni 1180x520x1120 mm. Dotata di manico ergonomico e regolabile e predisposta per attacco ad un eventuale sistema aspirante.
2*1*16 FRESA D250 5,5KW
Levigatrice monodisco da 5500 Watt per interventi di ampia
entità di rimozione di resine e collanti - Trifase, alimentazione
380V 50Hz 16A, potenza 5,5 kW. Diametro utensile 250 mm,
velocità di rotazione 1920 RPM, peso 146 kg, dimensioni
1301x458x1106 mm. Dotata di manico ergonomico e regolabile e predisposta per attacco ad un eventuale sistema aspirante.
Dischi per frese
In funzione delle caratteristiche della colla da rimuovere, sono disponibili diverse tipologie di
dischi, con inserti a legante metallico (in cui la polvere di diamante è annegata nella matrice metallica) o con inserti in PCD (diamante policristallino).
2*1*17 DISCO PER FRESA COLLE DURE CON SCARSO SPESSORE - Disco con inserti a legante metallico per l'asportazione di colle secche e dure a basso/medio spessore (1-2 mm).
2*1*15 DISCO PER FRESA COLLE MORBIDE AD ALTO SPESSORE - Disco con inserti PCD
(diamante policristallino) per l'asportazione di resine e colle bituminose molto elastiche e ad alto
spessore (3-4 mm).
Produttività dei dischi
I dischi hanno produzioni medie di 150-200 metri giornalieri, ma strettamente dipendenti dello spessore della colla e della continuità e uniformità della superficie. In termini di metri quadrati, mediamente, un DISCO PER FRESA COLLE MORBIDE, se correttamente utilizzato (e quindi per rimuovere
solo lo spessore della colla SENZA ENTRARE NEL MASSETTO), può durare anche più di 1000 mq.
Se la colla è molto elastica ed ad alto spessore, si raccomanda di rimuovere solo lo spessore con il
DISCO PER FRESA COLLE MORBIDE e di togliere gli eventuali residui con il DISCO PER FRESA
COLLE DURE A SCARSO SPESSORE, procedendo in due fasi. Se si usa il DISCO PER FRESA
COLLE MORBIDE AD ALTO SPESSORE in modo improprio, fresando il massetto, si rischia di staccare le unghie dell'utensile.
2*1*11 FRESA D150 1,6KW
Levigatrice da 1600 Watt per il trattamento di piccole superfici orizzontali o verticali. Particolarmente compatta e leggera, è utilizzabile sia a
pavimento che a parete, con l’ausilio delle apposite guide. E’ tipicamente impiegata per l’asportazione di intonaci duri e residui di colle tipicamente usate con le piastrelle in vinil amianto, mentre non è indicaTD2114.000
materiali ed attrezzature per bonifiche ambientali
VEDANI srl – VIA LEONARDO DA VINCI 11 – 21023 BESOZZO VA
Tel. 0332 772913 Fax 0332 770764 www.vedani.it [email protected]
ta per il trattamento in presenza di resine e colle bituminose morbide. Monofase, alimentazione 230V
50Hz, potenza 1,6 kW. Diametro utensile 150 mm, velocità di rotazione regolabile 1000-2200 RPM.
Dotata di impugnatura ergonomica, predisposizione per l'aspirazione (diametro attacco per aspiratore: esterno 40 mm, interno 34 mm) e piano guida regolabile in altezza. Completa di testa portafrese
con 35 frese ed estrattore a "S" per lo smontaggio.
scheda tecnica
Componentistica e ricambi
2*1*1 TESTA PORTAFRESE - Testa portautensile con 35 frese in metallo duro forma appuntita.
2*1*2 KIT FRESE - Kit 35 frese di ricambio in metallo duro - forma appuntita
2*1*7 SPAZZOLA A CORONA PER FRESA - Ricambio spazzola a corona
Materiali opzionali
2*1*13 BILANCIERE - Accessorio appositamente progettato per l’utilizzo a
parete della levigatrice; permette di equilibrare il peso dell’attrezzatura per
agevolarne la presa e la guida.
2*1*12 GUIDA A PAVIMENTO - Accessorio appositamente progettato per
l’utilizzo a pavimento della levigatrice; permette di controllare la forza
d’appoggio per garantire un’asportazione ottimale.
RIFINITURA BORDI
Per effettuare la rifinitura dei bordi non raggiungibili con le levigatrici, Vedani Srl propone una
SMERIGLIATRICE con accessori ad hoc:
5*6*23 SMERIGLIATRICE ANGOLARE MAKITA GA 9040
Smerigliatrice angolare 230 mm con cavo da 2,5 m - Macchina potente dotata di innovative funzioni elettroniche: antiriavvio accidentale,
avviamento lento, velocità costante sotto sforzo. Impugnatura antiscivolo, orientabile su 3 posizioni e con inserto antivibrante. Frizione di
sicurezza Velocità: 6600 giri/min. Potenza assorbita 2600 Watt. Attacco albero M14. Sistema di protezione dalle polveri ottimizzato con cuscinetti sigillati e parti elettriche ricoperte da vernici di protezione. Rivestimento protettivo per indotto e statore. Dimensioni: 503 x 250 x
140 mm. Lunghezza cavo 2,5 m. Peso 6,9 kg.
Accessori per rifinitura bordi
2*1*18 CUFFIA APRIBILE D180
Accessorio da aspirazione per smerigliatrice, utile per effettuare la rifinitura
dei bordi non raggiungibili con le comuni frese in caso di asportazione colle
contenenti amianto. Costruito in poliuretano ad elevata resistenza all'abrasione, diametro di lavoro: 180 mm. Adatta per applicazione su smerigliatrici
con disco diametro 220-230 mm di marca MAKITA, HITACHI, METABO,
DEWALT, FLEX.
2*1*19 DISCO DIAMANTATO PER CUFFIA D180
Disco con corona doppia a legante tenero per superfici dure e rimozione resine. Da utilizzare con la CUFFIA APRIBILE D180.
TD2114.000
materiali ed attrezzature per bonifiche ambientali
VEDANI srl – VIA LEONARDO DA VINCI 11 – 21023 BESOZZO VA
Tel. 0332 772913 Fax 0332 770764 www.vedani.it [email protected]
scheda tecnica
SISTEMI DI ASPIRAZIONE PER LEVIGATRICI
Tutte le levigatrici sono predisposte per il collegamento ad un SISTEMA ASPIRANTE adeguato. Il
principale problema che rileviamo quando si analizza la produttività giornaliere della macchina in realtà non è legato alla colla o alla levigatrice, ma è determinato invece dai sistemi d’aspirazione, che
nella maggior parte dei casi rappresentano il “collo di bottiglia” del sistema. Molti utilizzatori si avvalgono dei piccoli aspiratori previsti dalla legge che però hanno filtri e sistemi di raccolta sottodimensionati.
Se l’aspiratore non è performante a sufficienza, il cliente deve continuamente fermarsi per la pulizia
dei filtri e l’aspiratore non sta dietro alla macchina nell’aspirare la polvere che produce (che è parecchia) e la produttività decresce sensibilmente. Occorre inoltre provvedere ad inumidire la superficie,
evitando però una bagnatura eccessiva che impasterebbe le polveri rallentando la produttività della
levigatrice.
Al fine di abbattere le polveri, Vedani Srl propone sia in vendita che a noleggio aspiratori industriali
di elevata potenza. Si riporta di seguito una tabella di riepilogo componenti ottimali dei SISTEMI DI
LEVIGATURA/ASPIRAZIONE/INSACCAMENTO:
ASPIRATORE
3 KW
ASPIRATORE
11 KW
PRESEPARATORE
1 MC
FRESA D150
1.6 KW
X
X
FRESA D250 2.2
KW
(se utilizzata
da 2 operatori)
FRESA D250 5.5
KW
SMERIGLIATRICE
per bordi GA
9040
X
X
X
Legenda: = indicato; X = non indicato.
3*1*73 ASPIRATORE INDUSTRIALE 3 KW
Aspiratore industriale con motore elettrico 3 kW - Apparecchio di classe H, dotato di apparato aspirante con tre potenti motori protetti da una robusta struttura metallica. Portata aria 8000 litri/min. Depressione max. 2100 mm/H2O. Potenza complessiva 3 kW. Alimentazione 230 V (monofase) / 60 Hz / 16 A. Consente la raccolta di materiali diversi, solidi e polverosi, ed è idoneo ad un lavoro continuativo,
grazie all'efficiente sistema filtrante e al sistema di insaccamento in
continuo. Dimensioni: 660 x 690 x 1450 mm. Peso 62 kg. Comprensivo di filtro primario e filtro HEPA. L'aspiratore può essere completato
da una serie di accessori opzionali per meglio adattarsi alle esigenze
di cantiere. Anche le tubazioni raccordabili diametro 50 mm, disponibili in spezzoni da 10 e 25 m, sono da acquistare a parte. L'aspiratore
è conforme alla normativa vigente, certificato e marchiato CE. Non idoneo per l'aspirazione di liquidi.
3*1*51 ASPIRATORE INDUSTRIALE 11 KW
Aspiratore industriale con motore elettrico trifase 15 CV (11 kW). Apparecchio di classe H, dotato di pompa per vuoto a lobi avente portata aria di 900 mc/h. Taratura
massima 4500 DaPa. Potenza motore elettrico trifase 15
CV (11 kW). Tensione di allacciamento 400 V/50 Hz.
Apparecchiatura elettrica di comando in cassetta con
protezione IP55 e cavo antistrappo. Sezionatore di linea,
avviamento stella/triangolo, pulsanti in bassa tensione da
24 V. Ciclone di prima separazione e serbatoio raccolta
polveri da 160 litri con dispositivo di sollevamento dotato
di maniglia, coppia conica, vite/madrevite e guide. Montato su due ruote fisse diametro 250 mm e una orientabile diametro 200 mm. Dimensioni: lunghezza 1570 mm,
larghezza 830 mm, altezza 1850 mm. Peso 570 kg.
Comprensivo di filtro primario a tasche e filtro HEPA.
L'aspiratore può essere completato da una serie di accessori opzionali per l'utilizzo da parte di uno o
due operatori. Anche le tubazioni raccordabili diametro 50 o 70 mm, disponibili in spezzoni da 10 e
25 m, sono da acquistare a parte. L'aspiratore è conforme alla normativa vigente, certificato e marchiato CE. Non idoneo per l'aspirazione di liquidi. L’aspiratore può essere collegato ad un CICLONE
PRESEPARATORE di portata adeguata.
TD2114.000
materiali ed attrezzature per bonifiche ambientali
scheda tecnica
VEDANI srl – VIA LEONARDO DA VINCI 11 – 21023 BESOZZO VA
Tel. 0332 772913 Fax 0332 770764 www.vedani.it [email protected]
3*1*52 PRESEPARATORE DA 1 MC
Tramoggia da 1 mc con scarico sul fondo, adattatore e trespolo componibile. Ciclone di separazione ad elevata efficienza, con raccordi sferici maschio/femmina per tubi diametro 70-80-100-120, portello sul fondo per
scarico materiale (angolo di apertura 45°, leva di comando azionabile anche dal carrello elevatore tramite asta). Chiusura (riarmo) con la semplice
posa a terra, tasche per inserimento forche del carrello elevatore, golfari
per gru, portello di ispezione. Possibilità di scarico a terra o a diversi livelli.
Dimensioni: 1570x1160x1875 mm. Peso: 480 kg. Da movimentare con
carrello elevatore o gru. Completo di adattatore da quadrato a tondo (diametro 250 mm) con valvola a farfalla manuale per scarico in Big Bag e di
trespolo componibile di sostegno.
ACCESSORI PER ASPIRAZIONE
Gli aspiratori Vedani Srl dispongono di una gamma completa di accessori per adattarsi alle diverse
esigenze di cantiere e per l’utilizzo da parte di uno o due operatori.
3*1*65 TUBO DIAMETRO 50 MM 10 MT
3*1*66 TUBO DIAMETRO 70 MM 10 MT
3*1*67 TUBO DIAMETRO 50 MM 25 MT
3*1*63 FASCETTA STRINGITUBO PER DIAMETRO 50 MM
3*1*64 FASCETTA STRINGITUBO PER DIAMETRO 70 MM
3*1*55 RIDUZIONE IN ACCIAIO ZINCATO DIAMETRO 70/50 MM
3*1*58 BIFORCAZIONE A Y CON RIDUZIONE ZINCATA D. 70/50/50 MM
3*1*56 RACCORDO TUBO ZINCATO DIAMETRO 50 MM
3*1*57 RACCORDO TUBO ZINCATO DIAMETRO 70 MM
3*1*55 RIDUZIONE IN ACCIAIO ZINCATO DIAMETRO 70/50 MM
3*1*61 SPAZZOLA PAVIMENTI ATTACCO 50 MM
3*1*74 FILTRO PRIMARIO ASPIRATORE 3 KW
3*1*75 FILTRO HEPA ASPIRATORE 3 KW
3*1*69 FILTRO TASCHE ASPIRATORE 11 KW
3*1*71 FILTRO HEPA ASPIRATORE 11 KW
TD2114.000
materiali ed attrezzature per bonifiche ambientali
VEDANI srl – VIA LEONARDO DA VINCI 11 – 21023 BESOZZO VA
Tel. 0332 772913 Fax 0332 770764 www.vedani.it [email protected]
scheda tecnica
5*4*22 SACCHI POLIETILENE MARCHIATI AMIANTO - UN5H4Y
Contenitori regolamentari per rifiuti contenenti amianto omologati UN5H4Y
5*4*23 SACCHI POLIETILENE TRASPARENTE
Contenitori per primo insaccamento
3*1*76 SACCHI IN CONTINUO ASPIRATORE 3 KW
Speciale sistema di insaccamento del rifiuto aspirato, costituito da un tubolare di plastica molto resistente della lunghezza di 20 metri.
5*4*17 BB-VED 1000 OMOLOGATI UN13H3Y AMIANTO
Sacconi in rafia polipropilenica omologati UN13H3Y per rifiuti pericolosi contenenti amianto friabile
5*4*16 BB-VED 1000 OMOLOGATI UN13H3Y RIFIUTI
Sacconi in rafia polipropilenica omologati UN13H3Y per rifiuti pericolosi non
contenenti amianto
5*4*19 BB-VED FODERATI
Sacconi in rafia polipropilenica con fodera in polietilene per rifiuti non pericolosi
TABELLA DI RIEPILOGO ACCESSORI ASPIRAZIONE:
3*1*65 TUBO DIAMETRO 50 MM 10 MT
3*1*66 TUBO DIAMETRO 70 MM 10 MT
3*1*67 TUBO DIAMETRO 50 MM 25 MT
3*1*63 FASCETTA STRINGITUBO PER DIAM 50 MM
3*1*64 FASCETTA STRINGITUBO PER DIAM 70 MM
3*1*55 RIDUZIONE ACCIAIO ZINCATO DIAM 70/50 MM
3*1*58 BIFORCAZIONE A Y - RIDUZIONE 70/50/50 MM
3*1*56 RACCORDO TUBO ZINCATO DIAM 50 MM
3*1*57 RACCORDO TUBO ZINCATO DIAM 70 MM
3*1*55 RIDUZIONE ACCIAIO ZINCATO DIAM 70/50 MM
3*1*61 SPAZZOLA PAVIMENTI ATTACCO 50 MM
ASPIRATORE
3 KW
ASPIRATORE
11 KW
TABELLA DI RIEPILOGO MATERIALI DI CONSUMO:
ASPIRATORE ASPIRATORE PRESEPARATORE
3 KW
11 KW
1 MC
3*1*74 FILTRO PRIMARIO ASPIRATORE 3 KW
3*1*75 FILTRO HEPA ASPIRATORE 3 KW
3*1*69 FILTRO TASCHE ASPIRATORE 11 KW
3*1*71 FILTRO HEPA ASPIRATORE 11 KW
5*4*22 SACCHI POLIET. AMIANTO UN5H4Y
5*4*23 SACCHI POLIETILENE TRASPARENTE
5*4*17 BB-VED 1000 AMIANTO UN13H3Y
5*4*16 BB-VED 1000 RIFIUTI UN13H3Y
5*4*19 BB-VED 1000 FODERATI
3*1*76 SACCHI IN CONTINUO ASPIRATORE 3 KW
Le informazioni qui contenute sono al meglio della nostra conoscenza, ma non si riferiscono necessariamente alle singole esigenze del cliente che dovrà richiedere ulteriori consigli alla società Vedani Srl.
Vedani Srl si riserva di apportare modifiche tecniche senza preavviso.
Verificare l’aggiornamento del presente documento confrontando il codice progressivo a piè di pagina con la versione scaricabile dal sito www.vedani.it.
