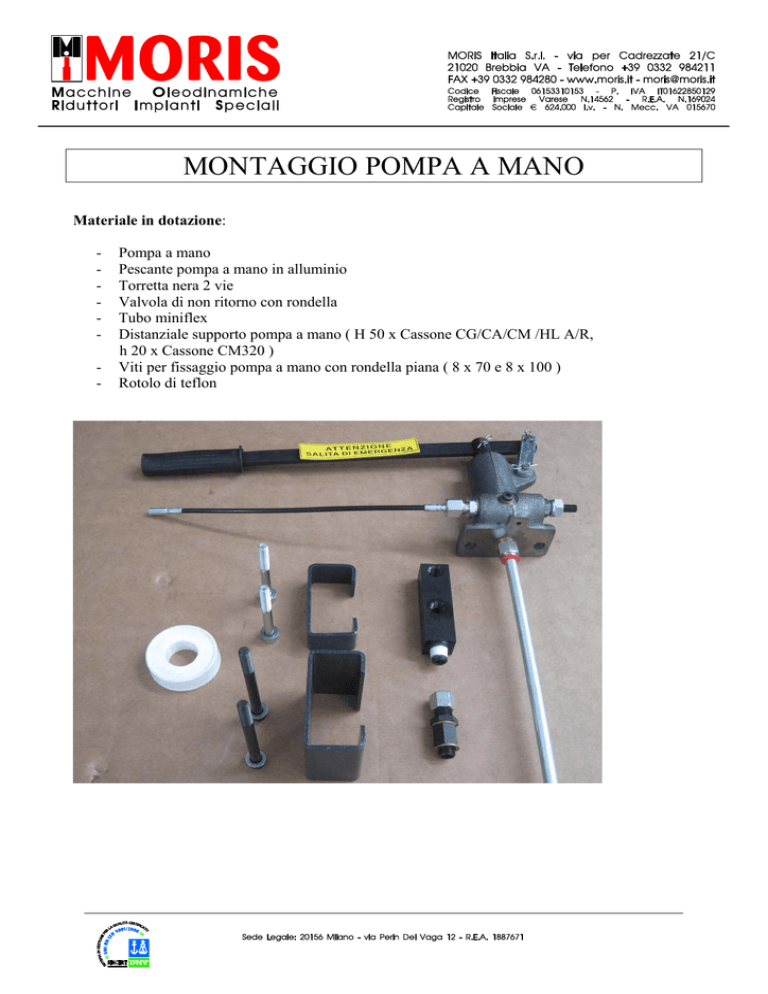

MONTAGGIO POMPA A MANO
Materiale in dotazione:
-
Pompa a mano
Pescante pompa a mano in alluminio
Torretta nera 2 vie
Valvola di non ritorno con rondella
Tubo miniflex
Distanziale supporto pompa a mano ( H 50 x Cassone CG/CA/CM /HL A/R,
h 20 x Cassone CM320 )
Viti per fissaggio pompa a mano con rondella piana ( 8 x 70 e 8 x 100 )
Rotolo di teflon
Sequenza di montaggio:
123456-
Togliere tensione all’impianto
Chiudere la saracinesca
Mandare a 0 la pressione sul manometro
Svitare il pulsante manuale di discesa
Svitare il manometro
Svitare il rubinetto esclusione manometro
7- Mettere il teflon sulla torretta nera 2 vie
8- Avvitare la torretta al posto del rubinetto esclusione manometro, orientando i fori in modo
da montare comodamente il kit ( vedi foto )
9- Mettere il teflon su rubinetto esclusione manometro nuovo
10- Avvitare il rubinetto esclusione manometro nuovo utilizzando il foro superiore
11- Avvitare la valvola di non ritorno con rondella utilizzando il foro laterale singolo
12- Montare il tubo di pescaggio in alluminio sulla pompa a mano
13- Posizionare e avvitare la pompa a mano sopra gli appositi fori predisposti sul cassone,
utilizzando il distanziale e le viti adatte.
14- Montare il tubo miniflex tra pompa e valvola di non ritorno
