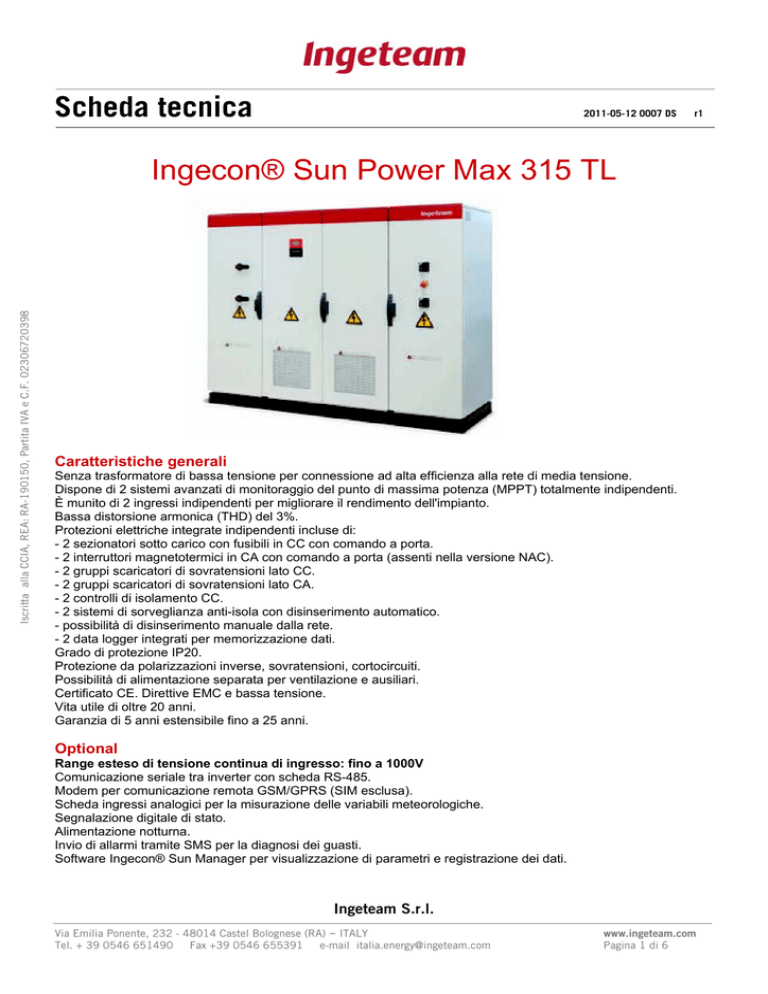

Scheda tecnica
2011-05-12 0007 DS
r1
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Ingecon® Sun Power Max 315 TL
Caratteristiche generali
Senza trasformatore di bassa tensione per connessione ad alta efficienza alla rete di media tensione.
Dispone di 2 sistemi avanzati di monitoraggio del punto di massima potenza (MPPT) totalmente indipendenti.
È munito di 2 ingressi indipendenti per migliorare il rendimento dell'impianto.
Bassa distorsione armonica (THD) del 3%.
Protezioni elettriche integrate indipendenti incluse di:
- 2 sezionatori sotto carico con fusibili in CC con comando a porta.
- 2 interruttori magnetotermici in CA con comando a porta (assenti nella versione NAC).
- 2 gruppi scaricatori di sovratensioni lato CC.
- 2 gruppi scaricatori di sovratensioni lato CA.
- 2 controlli di isolamento CC.
- 2 sistemi di sorveglianza anti-isola con disinserimento automatico.
- possibilità di disinserimento manuale dalla rete.
- 2 data logger integrati per memorizzazione dati.
Grado di protezione IP20.
Protezione da polarizzazioni inverse, sovratensioni, cortocircuiti.
Possibilità di alimentazione separata per ventilazione e ausiliari.
Certificato CE. Direttive EMC e bassa tensione.
Vita utile di oltre 20 anni.
Garanzia di 5 anni estensibile fino a 25 anni.
Optional
Range esteso di tensione continua di ingresso: fino a 1000V
Comunicazione seriale tra inverter con scheda RS-485.
Modem per comunicazione remota GSM/GPRS (SIM esclusa).
Scheda ingressi analogici per la misurazione delle variabili meteorologiche.
Segnalazione digitale di stato.
Alimentazione notturna.
Invio di allarmi tramite SMS per la diagnosi dei guasti.
Software Ingecon® Sun Manager per visualizzazione di parametri e registrazione dei dati.
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 1 di 6
Scheda tecnica
2011-05-12 0007 DS
r1
Caratteristiche tecniche
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Ingresso (DC) Ingecon® Sun Power Max 315 TL
Potenza fotovoltaica
Potenza massima di ingresso
Range di tensione
Massima tensione
Corrente massima complessiva
354 – 410 kWp (1)
354 kW
450 - 750 Vdc
900 Vdc (2)
810 A
(1) In funzione dell'area e del modulo fotovoltaico utilizzato
(2) Considerare la tensione a vuoto delle stringhe a bassa temperatura
Uscita (AC) Ingecon® Sun Power Max 315 TL
Potenza nominale HT
Potenza nominale HP
Corrente massima complessiva
Tensione nominale
Freq. nominale
Reattanza sub transitoria
Distorsione armonica (THD)
Cos φ
315 kW
(3)
345 kW
(4)
736 A
3 x 275 Vac, IT
50/60 Hz
67% (5)
< 3% (6)
1(7)
(3) Fino a 45°C ambiente, Pmax = 110% Pnom sovraccarico transitorio, non permanente.
(4) Fino a 40°C ambiente, Pmax = Pnom.
(5) Il contributo alla corrente di corto circuito è 1.5 Inom HT.
(6),(7) Per Puscita > 25% della potenza nominale HT.
Alimentazioni ausiliarie Sun Power Max 315 TL
Alimentazione notturna
Alimentazione ausiliari (ventilazione, contattori)
Opzione
230V; Max 10A; 1280W (8)
Massima corrente comprensiva della corrente di spunto dei contattori. Consumo con tutti i ventilatori in funzione.
Efficienza Ingecon® Sun Power Max 315 TL
Efficienza massima
Efficienza europea
Efficienza @ Puscita = 5% Potenza nominale
Efficienza @ Puscita = 10% Potenza nominale
Efficienza @ Puscita = 20% Potenza nominale
Efficienza @ Puscita = 30% Potenza nominale
Efficienza @ Puscita = 50% Potenza nominale
Efficienza @ Puscita = 100% Potenza nominale
Consumo notturno
Consumo in standby
98,5%
98,2%
96,3%
97,7%
98,3%
98,5%
98,4%
97,7%
<5W
90 W
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 2 di 6
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Scheda tecnica
2011-05-12 0007 DS
r1
Caratteristiche generali Ingecon® Sun Power Max 315 TL
Temperatura ambiente
da -10ºC a +65ºC
Umidità ambiente massima
95 % senza condensazione
Grado di protezione
IP20
Dimensioni Ingecon® Sun Power Max Max 315 TL
Dimensioni (LxPxH)
Dimensioni Imballo (LxPxH)
Peso
2400mm x 820mm x 1970 mm
2500mm x 900mm x 2000 mm
1300kg
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 3 di 6
Scheda tecnica
2011-05-12 0007 DS
r1
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Conformità alle Norme
Marchio CE.
Direttiva EMC.
Direttiva bassa tensione.
Possibilità di disinserimento manuale.
Conforme a CEI 11-20 e CEI 11-20 V1.
Conforme a CEI 0-16 Ed. 2.
Conforme a RTC alle rete BT di Enel Distribuzione
Conforme a RD 1663/2000 e RD 661/2007.
Conforme a VDEW MT.
Protezioni
Da polarizzazione inversa.
Da sovratensioni transitorie sull'ingresso, SPD classe II.
Da sovratensioni transitorie sull'uscita, SPD classe II.
Da cortocircuiti e sovraccarichi sull'uscita (da integrare nel Quadro di Parallelo BT esterno nella versione NAC).
Da guasti di isolamento.
Da surriscaldamento del dispositivo.
Anti-isola.
Ventilazione
Ingresso aria dal fronte (parte inferiore portelle), uscita dall’alto. Mantenere almeno 50cm liberi per la fuoriuscita
dell’aria.
Portata aria 3585mc/h.
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 4 di 6
Scheda tecnica
2011-05-12 0007 DS
r1
Interruttori di ingresso DC
2 Sezionatori sotto carico quadripolari DC ABB OESA400-R22 400A 900V equipaggiati con fusibili 550A 100kA.
Interruttori di uscita AC (assenti nella versione NAC)
2 interruttori automatici NS400H equipaggiati con sganciatore elettronico STR23SE: In=400A; potere di interruzione
100kA @ 220V.
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Connessioni
Ingresso cavi dal basso tramite fori Ф=40mm chiusi da passacavi.
Connessione in ingresso DC: 4 ingressi (positivo e negativo), su ogni ingresso sono disponibili 2 fori M12 per
l’allaccio di 4 cavi (larghezza massima capocorda 24mm).
Connessioni di uscita AC: 2 uscite trifasi dislocate sotto ogni unità di conversione: 3x220V, 360A con vite M16 per
cavo da 300mm2 o 2x240mm2.
Le uscite sono collocate nello scomparto di sinistra. Nella versione NAC sono dislocate sotto ogni unità di
conversione.
Ingecon® Sun Power Max 315 TL
Ingecon® Sun Power Max 315 TL NAC
Ingeteam S.r.l.
Via Emilia Ponente, 232 - 48014 Castel Bolognese (RA) – ITALY
Tel. + 39 0546 651490
Fax +39 0546 655391
e-mail [email protected]
www.ingeteam.com
Pagina 5 di 6
Iscritta alla CCIA, REA: RA-190150, Partita IVA e C.F. 02306720398
Scheda tecnica
2011-05-12 0007 DS
r1
Misure disponibili Ingecon® Sun Power Max 470 TL (NAC)
Pac
Potenza erogata in rete [kW]
Pdc
Potenza dal campo FV [kW]
Etot
Totale energia erogata alla rete [kWh]
Epar
Energia parziale
Vdc
Tensione del campo FV [V]
Vac1, Vac2, Vac3
Tensione di uscita per ogni fase della rete [V]
Idc
Corrente dal campo FV [A]
Iac1, Iac2, Iac3
Corrente di uscita per ogni fase della rete [A]
F1, F2, F3
Frequenza della corrente di uscita per ogni fase della
rete [Hz]
Cos φ
Fattore di potenza
Rpv
Impedenza verso terra totale del campo fotovoltaico
Rpv+
Impedenza verso terra del polo positivo del campo
fotovoltaico
RpvImpedenza verso terra del polo negativo del campo
fotovoltaico
Alarm Inverter
Stato di allarme dell’inverter
St. Allarm
Cronologia allarmi
TempInt
Temperatura del dissipatore del convertitore IGBT [°C]
TempCI
Temperatura dell’elettronica di controllo [°C]
N.conex
Numero di connessioni alla rete
N.conex par.
Numero di connessioni alla rete dall’ultimo
azzeramento
T.Conex
Numero di ore di attivazione dell’inverter [h]
T.ConexPar
Numero di ore di attivazione dell’inverter dall’ultimo
azzeramento [h]
