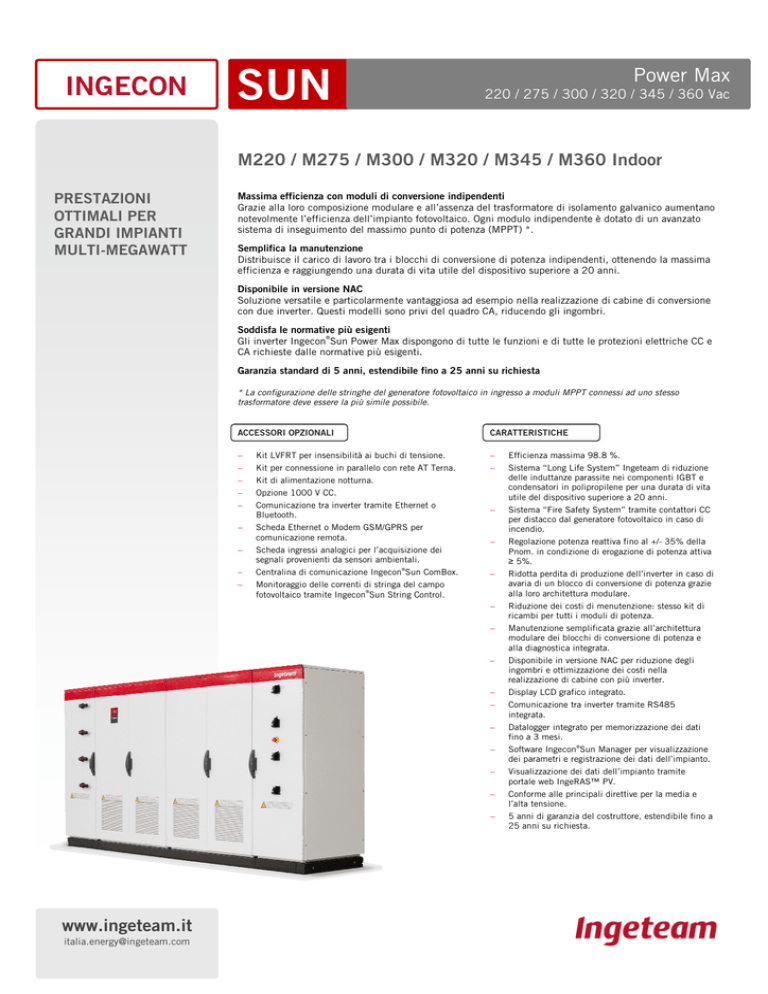

INGECON
SUN
Power Max
220 / 275 / 300 / 320 / 345 / 360 Vac
M220 / M275 / M300 / M320 / M345 / M360 Indoor
PRESTAZIONI
OTTIMALI PER
GRANDI IMPIANTI
MULTI-MEGAWATT
Massima efficienza con moduli di conversione indipendenti
Grazie alla loro composizione modulare e all’assenza del trasformatore di isolamento galvanico aumentano
notevolmente l’efficienza dell’impianto fotovoltaico. Ogni modulo indipendente è dotato di un avanzato
sistema di inseguimento del massimo punto di potenza (MPPT) *.
Semplifica la manutenzione
Distribuisce il carico di lavoro tra i blocchi di conversione di potenza indipendenti, ottenendo la massima
efficienza e raggiungendo una durata di vita utile del dispositivo superiore a 20 anni.
Disponibile in versione NAC
Soluzione versatile e particolarmente vantaggiosa ad esempio nella realizzazione di cabine di conversione
con due inverter. Questi modelli sono privi del quadro CA, riducendo gli ingombri.
Soddisfa le normative più esigenti
®
Gli inverter Ingecon Sun Power Max dispongono di tutte le funzioni e di tutte le protezioni elettriche CC e
CA richieste dalle normative più esigenti.
Garanzia standard di 5 anni, estendibile fino a 25 anni su richiesta
* La configurazione delle stringhe del generatore fotovoltaico in ingresso a moduli MPPT connessi ad uno stesso
trasformatore deve essere la più simile possibile.
www.ingeteam.it
[email protected]
ACCESSORI OPZIONALI
CARATTERISTICHE

Kit LVFRT per insensibilità ai buchi di tensione.

Efficienza massima 98.8 %.

Kit per connessione in parallelo con rete AT Terna.


Kit di alimentazione notturna.

Opzione 1000 V CC.

Sistema “Long Life System” Ingeteam di riduzione
delle induttanze parassite nei componenti IGBT e
condensatori in polipropilene per una durata di vita
utile del dispositivo superiore a 20 anni.
Comunicazione tra inverter tramite Ethernet o
Bluetooth.


Scheda Ethernet o Modem GSM/GPRS per
comunicazione remota.
Sistema “Fire Safety System” tramite contattori CC
per distacco dal generatore fotovoltaico in caso di
incendio.


Scheda ingressi analogici per l’acquisizione dei
segnali provenienti da sensori ambientali.
Regolazione potenza reattiva fino al +/- 35% della
Pnom. in condizione di erogazione di potenza attiva
≥ 5%.

Ridotta perdita di produzione dell’inverter in caso di
avaria di un blocco di conversione di potenza grazie
alla loro architettura modulare.

Riduzione dei costi di menutenzione: stesso kit di
ricambi per tutti i moduli di potenza.

Manutenzione semplificata grazie all’architettura
modulare dei blocchi di conversione di potenza e
alla diagnostica integrata.

Disponibile in versione NAC per riduzione degli
ingombri e ottimizzazione dei costi nella
realizzazione di cabine con più inverter.

Display LCD grafico integrato.

Comunicazione tra inverter tramite RS485
integrata.

Datalogger integrato per memorizzazione dei dati
fino a 3 mesi.

Software Ingecon®Sun Manager per visualizzazione
dei parametri e registrazione dei dati dell’impianto.

Visualizzazione dei dati dell’impianto tramite
portale web IngeRAS™ PV.

Conforme alle principali direttive per la media e
l’alta tensione.

5 anni di garanzia del costruttore, estendibile fino a
25 anni su richiesta.

Centralina di comunicazione Ingecon®Sun ComBox.

Monitoraggio delle correnti di stringa del campo
fotovoltaico tramite Ingecon®Sun String Control.
SUN
INGECON
Power Max
220 / 275 / 300 / 320 / 345 / 360 Vac
250 M220 Indoor
375 M220 Indoor
500 M220 Indoor
Ingresso
Range Pot. Campo FV raccomandato (1)
283 - 325 kWp
424 - 488 kWp
566 - 650 kWp
Range di Tensione MPP
405 - 820 V
405 - 820 V
405 - 820 V
Range di Tensione CC (2)
920 V
920 V
920 V
Corrente massima CC
800 A
1200 A
1600 A
8
12
16
Ingressi CC
Tipo di connessione CC
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
MPPT
2
3
4
Protezioni di Ingresso
Protezione da sovratensioni
Scaricatori estraibili CC Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CC
Sezionatore CC con comando a porta (per ogni modulo indipendente)
Altre protezioni
Fusibili CC, contattore CC per distacco da generatore fotovoltaico, controllo di isolamento CC (per ogni modulo indipendente)
Uscita
Potenza nominale CA modalità HP
(3)
275 kW
412.5 kW
550 kW
Corrente massima CA
736 A
1104 A
1472 A
Tensione nominale CA
220 V sistema IT
220 V sistema IT
220 V sistema IT
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
1
1
1
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
<3%
<3%
<3%
Frequenza CA
Cos Phi
(4)
Cos Phi regolabile
THD (Total Harmonic Distortion)
(4)
Tipo di connessione CA
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
Protezioni di Uscita
Protezione da sovratensioni
Scaricatori estraibili CA Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CA
Interruttore magnetotermico CA con comando a porta (per ogni modulo indipendente, escluse versioni NAC)
Protezione anti-islanding
Sì, con disisinserimento automatico (per ogni modulo indipendente)
Altre protezioni
Da cortocircuito e sovraccarico in uscita (per ogni modulo indipendente)
Efficienza
Efficienza massima
Efficienza Europea / CEC
Consumo in stand-by
(5)
Consumo notturno
98.1 %
98.1 %
98.1 %
97.7 % / 97.3 %
97.7 % / 97.3 %
97.7 % / 97.3 %
60 W
90 W
120 W
<5W
<5W
<5W
Da -20°C a +65°C
Da -20°C a +65°C
Da -20°C a +65°C
0 - 95 %
0 - 95 %
0 - 95 %
IP 20
IP 20
Informazioni Generali
Temperatura operativa
Umidità relativa
Grado di protezione
Altitudine operativa
IP 20
(6)
1000 m s.l.m.
Sistema di raffreddamento
Portata d’aria richiesta
Ventilazione forzata con controllo in temperatura (alimentazione 230 V fase + neutro)
3
2670 m /h (potenza ventilatori 1230 W)
Emissioni acustiche
Norme di connessione alla rete
5340 m3/h (potenza ventilatori 2460 W)
< 55 dB (A) a 4 m e < 67 dB (A) a 1 m con ventilatori in funzione alla massima potenza
Certificazioni
Norme EMC e di Sicurezza
4640 m3/h (potenza ventilatori 2050 W)
CE
Direttiva EN 50178, EN 61000-6-2, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12, FCC part 15
BDEW MT, RD 661/2007, P.O.12.3, CEI 11-20, CEI 11-20 V1, CEI 0-16, Allegati A68 e A70 TERNA, CEI 0-21, IEEE1547, Arrêté 23-04-08
Dimensioni e Peso
Dimensioni (LxPxA)
Peso
2475 x 830 x 1940 mm
3075 x 830 x 1940 mm
(versione NAC: 2450 x 830 x 1940 mm)
3700 x 830 x 1940 mm
(versione NAC: 3075 x 830 x 1940 mm)
1300 Kg
1900 Kg.
(versione NAC: 1500 Kg)
2500 Kg.
(versione NAC: 2100 Kg)
Note:
(1) In funzione dell'area e del modulo fotovoltaico utilizzato. (2) 1000 V opzionale. Non superare in alcun caso. Considerare la tensione a vuoto “Voc” delle stringhe a basse temperature. (3)
Modalità HP (High Power) fino a 40°C di temperatura ambiente. Derating di 1.8 % ogni °C sopra 40°C fino a 50°C di temperatura operativa. (4) Per Puscita > 25% della potenza nominale e
tensione secondo IEC 61000-3-4. (5) Consumo dal campo fotovoltaico (6) Per altitudini superiori contattare Ingeteam.
INGECON
SUN
Power Max
250 M220 Indoor
220 / 275 / 300 / 320 / 345 / 360 Vac
375 M220 Indoor
500 M220 Indoor
Efficienza
Efficienza massima
98.1 %
98.1 %
98.1 %
97.7 % / 97.3 %
97.7 % / 97.3 %
97.7 % / 97.3 %
Efficienza @ Puscita = 5% Pnominale
95.4 %
95.4 %
95.4 %
Efficienza @ Puscita = 10% Pnominale
97.1 %
97.1 %
97.1 %
Efficienza @ Puscita = 20% Pnominale
97.9 %
97.9 %
97.9 %
Efficienza @ Puscita = 30% Pnominale
98.1 %
98.1 %
98.1 %
Efficienza @ Puscita = 50% Pnominale
98.0 %
98.0 %
98.0 %
Efficienza @ Puscita = 100% Pnominale
97.2 %
97.2 %
97.2 %
Efficienza Europea / CEC
Efficienza
Ingecon®Sun 500 M220
Vdc = 500 V
100,00
98,00
Efficiency (%)
96,00
94,00
92,00
90,00
88,00
86,00
84,00
82,00
80,00
0
10
20
30
40
50
60
70
80
90
100
P/Pnom (%)
®
Ingecon Sun 500 M220 Indoor
Dimensioni (mm) e Peso
250 M220 Indoor
1300 Kg
375 M220 Indoor
1900 Kg
375 M220 Indoor NAC
1500 Kg
500 M220 Indoor
2500 Kg
500 M220 Indoor NAC
2100 Kg
SUN
INGECON
Power Max
220 / 275 / 300 / 320 / 345 / 360 Vac
315 M275 Indoor
500 M275 Indoor
630 M275 Indoor
Ingresso
Range Pot. Campo FV raccomandato (1)
354 - 410 kWp
531 - 650 kWp
709 - 819 kWp
Range di Tensione MPP
445 - 820 V
445 - 820 V
445 - 820 V
Massima Tensione CC (2)
920 V
920 V
920 V
Massima Corrente CC
800 A
1200 A
1600 A
8
12
16
Ingressi CC
Tipo di connessione CC
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
MPPT
2
3
4
Protezioni di Ingresso
Protezione da sovratensioni
Scaricatori estraibili CC Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CC
Sezionatore CC con comando a porta (per ogni modulo indipendente)
Altre protezioni
Fusibili CC, contattore CC per distacco da generatore fotovoltaico, controllo di isolamento CC (per ogni modulo indipendente)
Uscita
Potenza nominale CA modalità HP
(3)
346.5 kW
519,75 kW
693 kW
Corrente massima CA
736 A
1104 A
1472 A
Tensione nominale CA
275 V sistema IT
275 V sistema IT
275 V sistema IT
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
1
1
1
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
<3%
<3%
<3%
Frequenza CA
Cos Phi
(4)
Cos Phi regolabile
THD (Total Harmonic Distortion)
(4)
Tipo di connessione CA
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
Protezioni di Uscita
Protezione da sovratensioni
Scaricatori estraibili CA Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CA
Interruttore magnetotermico CA con comando a porta (per ogni modulo indipendente, escluse versioni NAC)
Protezione anti-islanding
Sì, con disisinserimento automatico (per ogni modulo indipendente)
Altre protezioni
Da cortocircuito e sovraccarico in uscita (per ogni modulo indipendente)
Efficienza
Efficienza massima
Efficienza Europea / CEC
Consumo in stand-by
(5)
Consumo notturno
98.5 %
98.5 %
98.5 %
98.2 % / 97.7 %
98.2 % / 97.7 %
98.2 % / 97.7 %
60 W
90 W
120 W
<5W
<5W
<5W
Da -20°C a +65°C
Da -20°C a +65°C
Da -20°C a +65°C
0 - 95 %
0 - 95 %
0 - 95 %
IP 20
IP 20
Informazioni Generali
Temperatura operativa
Umidità relativa
Grado di protezione
Altitudine operativa
IP 20
(6)
1000 m s.l.m.
Sistema di raffreddamento
Portata d’aria richiesta
Ventilazione forzata con controllo in temperatura (alimentazione 230 V fase + neutro)
3
2670 m /h (potenza ventilatori 1230 W)
Emissioni acustiche
Norme di connessione alla rete
5340 m3/h (potenza ventilatori 2460 W)
< 55 dB (A) a 4 m e < 67 dB (A) a 1 m con ventilatori in funzione alla massima potenza
Certificazioni
Norme EMC e di Sicurezza
4640 m3/h (potenza ventilatori 2050 W)
CE
Direttiva EN 50178, EN 61000-6-2, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12, FCC part 15
BDEW MT, RD 661/2007, P.O.12.3, CEI 11-20, CEI 11-20 V1, CEI 0-16, Allegati A68 e A70 TERNA, CEI 0-21, IEEE1547, Arrêté 23-04-08
Dimensioni e Peso
Dimensioni (LxPxA)
Peso
2475 x 830 x 1940 mm
3075 x 830 x 1940 mm
(versione NAC: 2450 x 830 x 1940 mm)
3700 x 830 x 1940 mm
(versione NAC: 3075 x 830 x 1940 mm)
1300 Kg
1900 Kg.
(versione NAC: 1500 Kg)
2500 Kg.
(versione NAC: 2100 Kg)
Note:
(1) In funzione dell'area e del modulo fotovoltaico utilizzato. (2) 1000 V opzionale. Non superare in alcun caso. Considerare la tensione a vuoto “Voc” delle stringhe a basse temperature. (3)
Modalità HP (High Power) fino a 40°C di temperatura ambiente. Derating di 1.8 % ogni °C sopra 40°C fino a 50°C di temperatura operativa. (4) Per Puscita > 25% della potenza nominale e
tensione secondo IEC 61000-3-4. (5) Consumo dal campo fotovoltaico (6) Per altitudini superiori contattare Ingeteam.
INGECON
SUN
Power Max
315 M275 Indoor
220 / 275 / 300 / 320 / 345 / 360 Vac
500 M275 Indoor
630 M275 Indoor
Efficienza
Efficienza massima
98.5 %
98.5 %
98.5 %
98.2 % / 97.7 %
98.2 % / 97.7 %
98.2 % / 97.7 %
Efficienza @ Puscita = 5% Pnominale
96.3%
96.3%
96.3%
Efficienza @ Puscita = 10% Pnominale
97.7%
97.7%
97.7%
Efficienza @ Puscita = 20% Pnominale
98.3%
98.3%
98.3%
Efficienza @ Puscita = 30% Pnominale
98.5%
98.5%
98.5%
Efficienza @ Puscita = 50% Pnominale
98.4%
98.4%
98.4%
Efficienza @ Puscita = 100% Pnominale
97.7%
97.7%
97.7%
Efficienza Europea / CEC
Efficienza
Ingecon®Sun 630 M275
Vdc = 550 V
100,00
98,00
Efficiency (%)
96,00
94,00
92,00
90,00
88,00
86,00
84,00
82,00
80,00
0
10
20
30
40
50
60
70
80
90
100
P/Pnom (%)
®
Ingecon Sun 630 M275 Indoor
Dimensioni (mm) e Peso
315 M275 Indoor
1300 Kg
500 M275 Indoor
1900 Kg
500 M275 Indoor NAC
1500 Kg
630 M275 Indoor
2500 Kg
630 M275 Indoor NAC
2100 Kg
SUN
INGECON
Power Max
220 / 275 / 300 / 320 / 345 / 360 Vac
345 M300 Indoor
515 M300 Indoor
690 M300 Indoor
Ingresso
Range Pot. Campo FV raccomandato (1)
386 - 447 kWp
579 - 671 kWp
772 - 894 kWp
Range di Tensione MPP
456 - 820 V
456 - 820 V
456 - 820 V
Massima Tensione CC (2)
920 V
920 V
920 V
Massima Corrente CC
800 A
1200 A
1600 A
8
12
16
Ingressi CC
Tipo di connessione CC
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
MPPT
2
3
4
Protezioni di Ingresso
Protezione da sovratensioni
Scaricatori estraibili CC Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CC
Sezionatore CC con comando a porta (per ogni modulo indipendente)
Altre protezioni
Fusibili CC, contattore CC per distacco da generatore fotovoltaico, controllo di isolamento CC (per ogni modulo indipendente)
Uscita
Potenza nominale CA modalità HP
(3)
378.5 kW
568 kW
757 kW
Corrente massima CA
736 A
1104 A
1472 A
Tensione nominale CA
300 V sistema IT
300 V sistema IT
300 V sistema IT
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
(4)
1
1
1
Cos Phi regolabile
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
<3%
<3%
<3%
Frequenza CA
Cos Phi
THD (Total Harmonic Distortion)
Tipo di connessione CA
(4)
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
Protezioni di Uscita
Protezione da sovratensioni
Interruttore CA
Scaricatori estraibili CA Classe II con segnalazione (per ogni modulo indipendente)
Interruttore magnetotermico CA con comando a porta (per ogni modulo indipendente, escluse versioni NAC)
Protezione anti-islanding
Sì, con disisinserimento automatico (per ogni modulo indipendente)
Altre protezioni
Da cortocircuito e sovraccarico in uscita (per ogni modulo indipendente)
Efficienza
Efficienza massima
Efficienza Europea / CEC
Consumo in stand-by
(5)
Consumo notturno
98.6 %
98.6 %
98.6 %
98.3 % / 97.8 %
98.3 % / 97.8 %
98.3 % / 97.8 %
60 W
90 W
120 W
<5W
<5W
<5W
Da -20°C a +65°C
Da -20°C a +65°C
Da -20°C a +65°C
0 - 95 %
0 - 95 %
0 - 95 %
IP 20
IP 20
Informazioni Generali
Temperatura operativa
Umidità relativa
Grado di protezione
Altitudine operativa
IP 20
(6)
1000 m s.l.m.
Sistema di raffreddamento
Portata d’aria richiesta
Ventilazione forzata con controllo in temperatura (alimentazione 230 V fase + neutro)
2670 m3/h (potenza ventilatori 1230 W)
Emissioni acustiche
Norme di connessione alla rete
5340 m3/h (potenza ventilatori 2460 W)
< 55 dB (A) a 4 m e < 67 dB (A) a 1 m con ventilatori in funzione alla massima potenza
Certificazioni
Norme EMC e di Sicurezza
4640 m3/h (potenza ventilatori 2050 W)
CE
Direttiva EN 50178, EN 61000-6-2, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12, FCC part 15
BDEW MT, RD 661/2007, P.O.12.3, CEI 11-20, CEI 11-20 V1, CEI 0-16, Allegati A68 e A70 TERNA, CEI 0-21, IEEE1547, Arrêté 23-04-08
Dimensioni e Peso
Dimensioni (LxPxA)
Peso
2475 x 830 x 1940 mm
3075 x 830 x 1940 mm
(versione NAC: 2450 x 830 x 1940 mm)
3700 x 830 x 1940 mm
(versione NAC: 3075 x 830 x 1940 mm)
1300 Kg
1900 Kg.
(versione NAC: 1500 Kg)
2500 Kg.
(versione NAC: 2100 Kg)
Note:
(1) In funzione dell'area e del modulo fotovoltaico utilizzato. (2) 1000 V opzionale. Non superare in alcun caso. Considerare la tensione a vuoto “Voc” delle stringhe a basse temperature. (3)
Modalità HP (High Power) fino a 40°C di temperatura ambiente. Derating di 1.8 % ogni °C sopra 40°C fino a 50°C di temperatura operativa. Per ottenere la massima potenza di uscita in ogni
condizione di lavoro dimensionare le stringhe in modo da ottenere tensione a vuoto “Voc” prossima a 920 V. (4) Per Puscita > 25% della potenza nominale e tensione secondo IEC 61000-3-4.
(5) Consumo dal campo fotovoltaico. (6) Per altitudini superiori contattare Ingeteam.
INGECON
SUN
Power Max
345 M300 Indoor
220 / 275 / 300 / 320 / 345 / 360 Vac
515 M300 Indoor
690 M300 Indoor
Efficienza
Efficienza massima
98.6 %
98.6 %
98.6 %
98.3 % / 97.8 %
98.3 % / 97.8 %
98.3 % / 97.8 %
Efficienza @ Puscita = 5% Pnominale
96.6 %
96.6 %
96.6 %
Efficienza @ Puscita = 10% Pnominale
97.9 %
97.9 %
97.9 %
Efficienza @ Puscita = 20% Pnominale
98.4 %
98.4 %
98.4 %
Efficienza @ Puscita = 30% Pnominale
98.6 %
98.6 %
98.6 %
Efficienza @ Puscita = 50% Pnominale
98.5 %
98.5 %
98.5 %
Efficienza @ Puscita = 100% Pnominale
98.0 %
98.0 %
98.0 %
Efficienza Europea / CEC
Efficienza
Ingecon®Sun 690 M300
Vdc = 550 V
100,00
98,00
Efficiency (%)
96,00
94,00
92,00
90,00
88,00
86,00
84,00
82,00
80,00
0
10
20
30
40
50
60
70
80
90
100
P/Pnom (%)
®
Ingecon Sun 690 M300 Indoor
Dimensioni (mm) e Peso
345 M300 Indoor
1300 Kg
515 M300 Indoor
1900 Kg
515 M300 Indoor NAC
1500 Kg
690 M300 Indoor
2500 Kg
690 M300 Indoor NAC
2100 Kg
SUN
INGECON
Power Max
220 / 275 / 300 / 320 / 345 / 360 Vac
365 M320 Indoor
550 M320 Indoor
730 M320 Indoor
Ingresso
Range Pot. Campo FV raccomandato (1)
409 - 475 kWp
617 - 715 kWp
819 - 949 kWp
Range di Tensione MPP
468 - 820 V
468 - 820 V
468 - 820 V
Massima Tensione CC (2)
920 V
920 V
920 V
Massima Corrente CC
800 A
1200 A
1600 A
8
12
16
Ingressi CC
Tipo di connessione CC
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
MPPT
2
3
4
Protezioni di Ingresso
Protezione da sovratensioni
Scaricatori estraibili CC Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CC
Sezionatore CC con comando a porta (per ogni modulo indipendente)
Altre protezioni
Fusibili CC, contattore CC per distacco da generatore fotovoltaico, controllo di isolamento CC (per ogni modulo indipendente)
Uscita
Potenza nominale CA modalità HP
(3)
401,5 kW
602 kW
803 kW
Corrente massima CA
736 A
1104 A
1472 A
Tensione nominale CA
320 V sistema IT
320 V sistema IT
320 V sistema IT
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
(4)
1
1
1
Cos Phi regolabile
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
<3%
<3%
<3%
Frequenza CA
Cos Phi
THD (Total Harmonic Distortion)
Tipo di connessione CA
(4)
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
Protezioni di Uscita
Protezione da sovratensioni
Interruttore CA
Scaricatori estraibili CA Classe II con segnalazione (per ogni modulo indipendente)
Interruttore magnetotermico CA con comando a porta (per ogni modulo indipendente, escluse versioni NAC)
Protezione anti-islanding
Sì, con disisinserimento automatico (per ogni modulo indipendente)
Altre protezioni
Da cortocircuito e sovraccarico in uscita (per ogni modulo indipendente)
Efficienza
Efficienza massima
Efficienza Europea / CEC
Consumo in stand-by
(5)
Consumo notturno
98.7 %
98.7 %
98.7 %
98.4 % / 97.9 %
98.4 % / 97.9 %
98.4 % / 97.9 %
60 W
90 W
120 W
<5W
<5W
<5W
Da -20°C a +65°C
Da -20°C a +65°C
Da -20°C a +65°C
0 - 95 %
0 - 95 %
0 - 95 %
IP 20
IP 20
Informazioni Generali
Temperatura operativa
Umidità relativa
Grado di protezione
Altitudine operativa
IP 20
(6)
1000 m s.l.m.
Sistema di raffreddamento
Portata d’aria richiesta
Ventilazione forzata con controllo in temperatura (alimentazione 230 V fase + neutro)
2670 m3/h (potenza ventilatori 1230 W)
Emissioni acustiche
Norme di connessione alla rete
5340 m3/h (potenza ventilatori 2460 W)
< 55 dB (A) a 4 m e < 67 dB (A) a 1 m con ventilatori in funzione alla massima potenza
Certificazioni
Norme EMC e di Sicurezza
4640 m3/h (potenza ventilatori 2050 W)
CE
Direttiva EN 50178, EN 61000-6-2, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12, FCC part 15
BDEW MT, RD 661/2007, P.O.12.3, CEI 11-20, CEI 11-20 V1, CEI 0-16, Allegati A68 e A70 TERNA, CEI 0-21, IEEE1547, Arrêté 23-04-08
Dimensioni e Peso
Dimensioni (LxPxA)
Peso
2475 x 830 x 1940 mm
3075 x 830 x 1940 mm
(versione NAC: 2450 x 830 x 1940 mm)
3700 x 830 x 1940 mm
(versione NAC: 3075 x 830 x 1940 mm)
1300 Kg
1900 Kg.
(versione NAC: 1500 Kg)
2500 Kg.
(versione NAC: 2100 Kg)
Note:
(1) In funzione dell'area e del modulo fotovoltaico utilizzato. (2) 1000 V opzionale. Non superare in alcun caso. Considerare la tensione a vuoto “Voc” delle stringhe a basse temperature. (3)
Modalità HP (High Power) fino a 40°C di temperatura ambiente. Derating di 1.8 % ogni °C sopra 40°C fino a 50°C di temperatura operativa. Per ottenere la massima potenza di uscita in ogni
condizione di lavoro dimensionare le stringhe in modo da ottenere tensione a vuoto “Voc” prossima a 920 V. (4) Per Puscita > 25% della potenza nominale e tensione secondo IEC 61000-3-4.
(5) Consumo dal campo fotovoltaico. (6) Per altitudini superiori contattare Ingeteam.
INGECON
SUN
Power Max
365 M320 Indoor
220 / 275 / 300 / 320 / 345 / 360 Vac
550 M320 Indoor
730 M320 Indoor
Efficienza
Efficienza massima
98.7 %
98.7 %
98.7 %
98.4 % / 97.9 %
98.4 % / 97.9 %
98.4 % / 97.9 %
Efficienza @ Puscita = 5% Pnominale
96.8 %
96.8 %
96.8 %
Efficienza @ Puscita = 10% Pnominale
98.0 %
98.0 %
98.0 %
Efficienza @ Puscita = 20% Pnominale
98.5 %
98.5 %
98.5 %
Efficienza @ Puscita = 30% Pnominale
98.7 %
98.7 %
98.7 %
Efficienza @ Puscita = 50% Pnominale
98.6 %
98.6 %
98.6 %
Efficienza @ Puscita = 100% Pnominale
98.1 %
98.1 %
98.1 %
Efficienza Europea / CEC
Efficienza
Ingecon®Sun 730 M320
Vdc = 550 V
100,00
98,00
Efficiency (%)
96,00
94,00
92,00
90,00
88,00
86,00
84,00
82,00
80,00
0
10
20
30
40
50
60
70
80
90
100
P/Pnom (%)
®
Ingecon Sun 730 M320 Indoor
Dimensioni (mm) e Peso
365 M320 Indoor
1300 Kg
550 M320 Indoor
1900 Kg
550 M320 Indoor NAC
1500 Kg
730 M320 Indoor
2500 Kg
730 M320 Indoor NAC
2100 Kg
SUN
INGECON
Power Max
220 / 275 / 300 / 320 / 345 / 360 Vac
400 M345 Indoor
600 M345 Indoor
800 M345 Indoor
Ingresso
Range Pot. Campo FV raccomandato (1)
448 - 520 kWp
672 - 780 kWp
896 - 1040 kWp
Range di Tensione MPP
502 - 820 V
502 - 820 V
502 - 820 V
Massima Tensione CC (2)
920 V
920 V
920 V
Massima Corrente CC
800 A
1200 A
1600 A
8
12
16
Ingressi CC
Tipo di connessione CC
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
MPPT
2
3
4
Protezioni di Ingresso
Protezione da sovratensioni
Scaricatori estraibili CC Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CC
Sezionatore CC con comando a porta (per ogni modulo indipendente)
Altre protezioni
Fusibili CC, contattore CC per distacco da generatore fotovoltaico, controllo di isolamento CC (per ogni modulo indipendente)
Uscita
Potenza nominale CA modalità HP
(3)
440 kW
660 kW
880 kW
Corrente massima CA
736 A
1104 A
1472 A
Tensione nominale CA
345 V sistema IT
345 V sistema IT
345 V sistema IT
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
1
1
1
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
<3%
<3%
<3%
Frequenza CA
Cos Phi
(4)
Cos Phi regolabile
THD (Total Harmonic Distortion)
(4)
Tipo di connessione CA
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
Protezioni di Uscita
Protezione da sovratensioni
Scaricatori estraibili CA Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CA
Interruttore magnetotermico CA con comando a porta (per ogni modulo indipendente, escluse versioni NAC)
Protezione anti-islanding
Sì, con disisinserimento automatico (per ogni modulo indipendente)
Altre protezioni
Da cortocircuito e sovraccarico in uscita (per ogni modulo indipendente)
Efficienza
Efficienza massima
Efficienza Europea / CEC
Consumo in stand-by
(5)
Consumo notturno
98.8 %
98.8 %
98.8 %
98.5 % / 98 %
98.5 % / 98 %
98.5 % / 98 %
60 W
90 W
120 W
<5W
<5W
<5W
Da -20°C a +65°C
Da -20°C a +65°C
Da -20°C a +65°C
0 - 95 %
0 - 95 %
0 - 95 %
IP 20
IP 20
Informazioni Generali
Temperatura operativa
Umidità relativa
Grado di protezione
Altitudine operativa
IP 20
(6)
1000 m s.l.m.
Sistema di raffreddamento
Portata d’aria richiesta
Ventilazione forzata con controllo in temperatura (alimentazione 230 V fase + neutro)
3
2670 m /h (potenza ventilatori 1230 W)
Emissioni acustiche
Norme di connessione alla rete
5340 m3/h (potenza ventilatori 2460 W)
< 55 dB (A) a 4 m e < 67 dB (A) a 1 m con ventilatori in funzione alla massima potenza
Certificazioni
Norme EMC e di Sicurezza
4640 m3/h (potenza ventilatori 2050 W)
CE
Direttiva EN 50178, EN 61000-6-2, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12, FCC part 15
BDEW MT, RD 661/2007, P.O.12.3, CEI 11-20, CEI 11-20 V1, CEI 0-16, Allegati A68 e A70 TERNA, CEI 0-21, IEEE1547, Arrêté 23-04-08
Dimensioni e Peso
Dimensioni (LxPxA)
Peso
2475 x 830 x 1940 mm
3075 x 830 x 1940 mm
(versione NAC: 2450 x 830 x 1940 mm)
3700 x 830 x 1940 mm
(versione NAC: 3075 x 830 x 1940 mm)
1300 Kg
1900 Kg.
(versione NAC: 1500 Kg)
2500 Kg.
(versione NAC: 2100 Kg)
Note:
(1) In funzione dell'area e del modulo fotovoltaico utilizzato. (2) 1000 V opzionale. Non superare in alcun caso. Considerare la tensione a vuoto “Voc” delle stringhe a basse temperature. (3)
Modalità HP (High Power) fino a 40°C di temperatura ambiente. Derating di 1.8 % ogni °C sopra 40°C fino a 50°C di temperatura operativa. Per ottenere la massima potenza di uscita in ogni
condizione di lavoro dimensionare le stringhe in modo da ottenere tensione a vuoto “Voc” prossima a 920 V. (4) Per Puscita > 25% della potenza nominale e tensione secondo IEC 61000-3-4.
(5) Consumo dal campo fotovoltaico. (6) Per altitudini superiori contattare Ingeteam.
INGECON
SUN
Power Max
400 M345 Indoor
220 / 275 / 300 / 320 / 345 / 360 Vac
600 M345 Indoor
800 M345 Indoor
Efficienza
Efficienza massima
98.8 %
98.8 %
98.8 %
98.5 % / 98 %
98.5 % / 98 %
98.5 % / 98 %
Efficienza @ Puscita = 5% Pnominale
97.0 %
97.0 %
97.0 %
Efficienza @ Puscita = 10% Pnominale
98.1 %
98.1 %
98.1 %
Efficienza @ Puscita = 20% Pnominale
98.7 %
98.7 %
98.7 %
Efficienza @ Puscita = 30% Pnominale
98.8 %
98.8 %
98.8 %
Efficienza @ Puscita = 50% Pnominale
98.7 %
98.7 %
98.7 %
Efficienza @ Puscita = 100% Pnominale
98.2 %
98.2 %
98.2 %
Efficienza europea / CEC
Efficienza
Ingecon®Sun 800 M345
Vdc = 600 V
100,00
98,00
Efficiency (%)
96,00
94,00
92,00
90,00
88,00
86,00
84,00
82,00
80,00
0
10
20
30
40
50
60
70
80
90
100
P/Pnom (%)
®
Ingecon Sun 800 M345 Indoor
Dimensioni (mm) e Peso
400 M345 Indoor
1300 Kg
600 M345 Indoor
1900 Kg
600 M345 Indoor NAC
1500 Kg
800 M345 Indoor
2500 Kg
800 M345 Indoor NAC
2100 Kg
SUN
INGECON
Power Max
220 / 275 / 300 / 320 / 345 / 360 Vac
420 M360 Indoor
630 M360 Indoor
840 M360 Indoor
Ingresso
Range Pot. Campo FV raccomandato (1)
466 - 546 kWp
700 - 819 kWp
933 - 1092 kWp
Range di Tensione MPP
524 - 820 V
524 - 820 V
524 - 820 V
Massima Tensione CC (2)
920 V
920 V
920 V
Massima Corrente CC
800 A
1200 A
1600 A
8
12
16
Ingressi CC
Tipo di connessione CC
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
MPPT
2
3
4
Protezioni di Ingresso
Protezione da sovratensioni
Scaricatori estraibili CC Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CC
Sezionatore CC con comando a porta (per ogni modulo indipendente)
Altre protezioni
Fusibili CC, contattore CC per distacco da generatore fotovoltaico, controllo di isolamento CC (per ogni modulo indipendente)
Uscita
Potenza nominale CA modalità HP
(3)
458 kW
688 kW
917 kW
Corrente massima CA
736 A
1104 A
1472 A
Tensione nominale CA
360 V sistema IT
360 V sistema IT
360 V sistema IT
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
1
1
1
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
<3%
<3%
<3%
Frequenza CA
Cos Phi
(4)
Cos Phi regolabile
THD (Total Harmonic Distortion)
(4)
Tipo di connessione CA
Collegamento su barra di rame, ingresso dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
Protezioni di Uscita
Protezione da sovratensioni
Scaricatori estraibili CA Classe II con segnalazione (per ogni modulo indipendente)
Interruttore CA
Interruttore magnetotermico CA con comando a porta (per ogni modulo indipendente, escluse versioni NAC)
Protezione anti-islanding
Sì, con disisinserimento automatico (per ogni modulo indipendente)
Altre protezioni
Da cortocircuito e sovraccarico in uscita (per ogni modulo indipendente)
Efficienza
Efficienza massima
Efficienza europea / CEC
Consumo in stand-by
(5)
Consumo notturno
98.8 %
98.8 %
98.8 %
98.6 % / 98.1 %
98.6 % / 98.1 %
98.6 % / 98.1 %
60 W
90 W
120 W
<5W
<5W
<5W
Da -20°C a +65°C
Da -20°C a +65°C
Da -20°C a +65°C
0 - 95 %
0 - 95 %
0 - 95 %
IP 20
IP 20
Informazioni Generali
Temperatura operativa
Umidità relativa
Grado di protezione
Altitudine operativa
IP 20
(6)
1000 m s.l.m.
Sistema di raffreddamento
Portata d’aria richiesta
Ventilazione forzata con controllo in temperatura (alimentazione 230 V fase + neutro)
3
2670 m /h (potenza ventilatori 1230 W)
Emissioni acustiche
Norme di connessione alla rete
5340 m3/h (potenza ventilatori 2460 W)
< 55 dB (A) a 4 m e < 67 dB (A) a 1 m con ventilatori in funzione alla massima potenza
Certificazioni
Norme EMC e di Sicurezza
4640 m3/h (potenza ventilatori 2050 W)
CE
Direttiva EN 50178, EN 61000-6-2, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12, FCC part 15
BDEW MT, RD 661/2007, P.O.12.3, CEI 11-20, CEI 11-20 V1, CEI 0-16, Allegati A68 e A70 TERNA, CEI 0-21, IEEE1547, Arrêté 23-04-08
Dimensioni e Peso
Dimensioni (LxPxA)
Peso
2475 x 830 x 1940 mm
3075 x 830 x 1940 mm
(versione NAC: 2450 x 830 x 1940 mm)
3700 x 830 x 1940 mm
(versione NAC: 3075 x 830 x 1940 mm)
1300 Kg
1900 Kg.
(versione NAC: 1500 Kg)
2500 Kg.
(versione NAC: 2100 Kg)
Note:
(1) In funzione dell'area e del modulo fotovoltaico utilizzato. (2) 1000 V opzionale. Non superare in alcun caso. Considerare la tensione a vuoto “Voc” delle stringhe a basse temperature. (3)
Modalità HP (High Power) fino a 40°C di temperatura ambiente. Derating di 1.8 % ogni °C sopra 40°C fino a 50°C di temperatura operativa. Per ottenere la massima potenza di uscita in ogni
condizione di lavoro dimensionare le stringhe in modo da ottenere tensione a vuoto “Voc” prossima a 920 V. (4) Per Puscita > 25% della potenza nominale e tensione secondo IEC 61000-3-4.
(5) Consumo dal campo fotovoltaico. (6) Per altitudini superiori contattare Ingeteam.
INGECON
SUN
Power Max
420 M360 Indoor
220 / 275 / 300 / 320 / 345 / 360 Vac
630 M360 Indoor
840 M360 Indoor
Efficienza
Efficienza massima
98,8 %
98,8 %
98,8 %
98.6 % / 98.1 %
98.6 % / 98.1 %
98.6 % / 98.1 %
Efficienza @ Puscita = 5% Pnominale
97.1 %
97.1 %
97.1 %
Efficienza @ Puscita = 10% Pnominale
98.2 %
98.2 %
98.2 %
Efficienza @ Puscita = 20% Pnominale
98.7 %
98.7 %
98.7 %
Efficienza @ Puscita = 30% Pnominale
98.8 %
98.8 %
98.8 %
Efficienza @ Puscita = 50% Pnominale
98.8 %
98.8 %
98.8 %
Efficienza @ Puscita = 100% Pnominale
98.3 %
98.3 %
98.3 %
Efficienza europea / CEC
Efficienza
Ingecon®Sun 840 M360
Vdc = 625 V
100,00
98,00
Efficiency (%)
96,00
94,00
92,00
90,00
88,00
86,00
84,00
82,00
80,00
0
10
20
30
40
50
60
70
80
90
100
P/Pnom (%)
®
Ingecon Sun 840 M360 Indoor
Dimensioni (mm) e Peso
420 M360 Indoor
1300 Kg
630 M360 Indoor
1900 Kg
630 M360 Indoor NAC
1500 Kg
840 M360 Indoor
2500 Kg
840 M360 Indoor NAC
2100 Kg
INGECON
SUN
Power Max
220 / 275 / 300 / 320 / 345 / 360 Vac
Ingeteam Power Technology, S.A.
Energy
Avda. Ciudad de la Innovación , 13
31621 SARRIGUREN (Navarra) - Spain
Tel.: +34 948 28 80 00
Fax.: +34 948 28 80 01
e-mail: [email protected]
Ingeteam S.r.l.
Via Emilia Ponente, 232
48014 CASTEL BOLOGNESE (RA) - Italy
Tel.: +39 0546 651490
Fax: +39 0546 655391
e-mail: [email protected]
web: www.ingeteam.it
Ingeteam GmbH
DE-153762639 Herzog-Heinrich-Str. 10
80336 MUNICH - Germany
Tel.: +49 89 99 65 38 0
Fax.: +49 89 99 65 38 99
e-mail: [email protected]
Ingeteam SAS
Parc Innopole
BP 87635 - 3 rue Carmin - Le Naurouze B5
F- 31676 Toulouse Labège cedex - France
Tel: +33 (0)5 61 25 00 00
Fax: +33 (0)5 61 25 00 11
e-mail: [email protected]
Ingeteam INC.
Headquarters
3550 W. Canal St.
MILWAUKEE, WI 53208 - EE.UU.
Tel.: 1 414 934 4100
Toll Free: 1 (855) 821-7190
e-mail: [email protected]
Ingeteam INC.
5201 Great American Parkway, Suite 320
SANTA CLARA, CA 95054 - USA
Tel.: +1 (408) 524 2929
Fax.: +1 (408) 824 1327
e-mail: [email protected]
Ingeteam S.A. de C.V.
Ave. Revolución, 643, Local 9
Colonia Jardín Español - Monterrey, N.L.
64820 - Mexico
Tel.: +52 81 8311 4858
Fax: +52 81 8311 4859
e-mail: [email protected]
Ingeteam Ltda.
Rua Luiz Carlos Brunello, 286
Chácara Sao Bento
13278-074 VALINHOS SP - Brazil
Tel.: +55 19 3037 3773
Fax.: +55 19 3037 3774
e-mail: [email protected]
Ingeteam, a.s.
Technologická 371/1
70800 OSTRAVA - PUSTKOVEC
Czech Republic
Tel.: +420 59 732 6800
Fax.: +420 59 732 6899
e-mail: [email protected]
Ingeteam Shanghai, Co. Ltd.
Shanghai Trade Square, 1105
188 Si Ping Road
200086 SHANGHAI - P.R. China
Tel.. +86 21 65 07 76 36
Fax.: +86 21 65 07 76 38
e-mail: [email protected]
www.ingeteam.it
[email protected]
