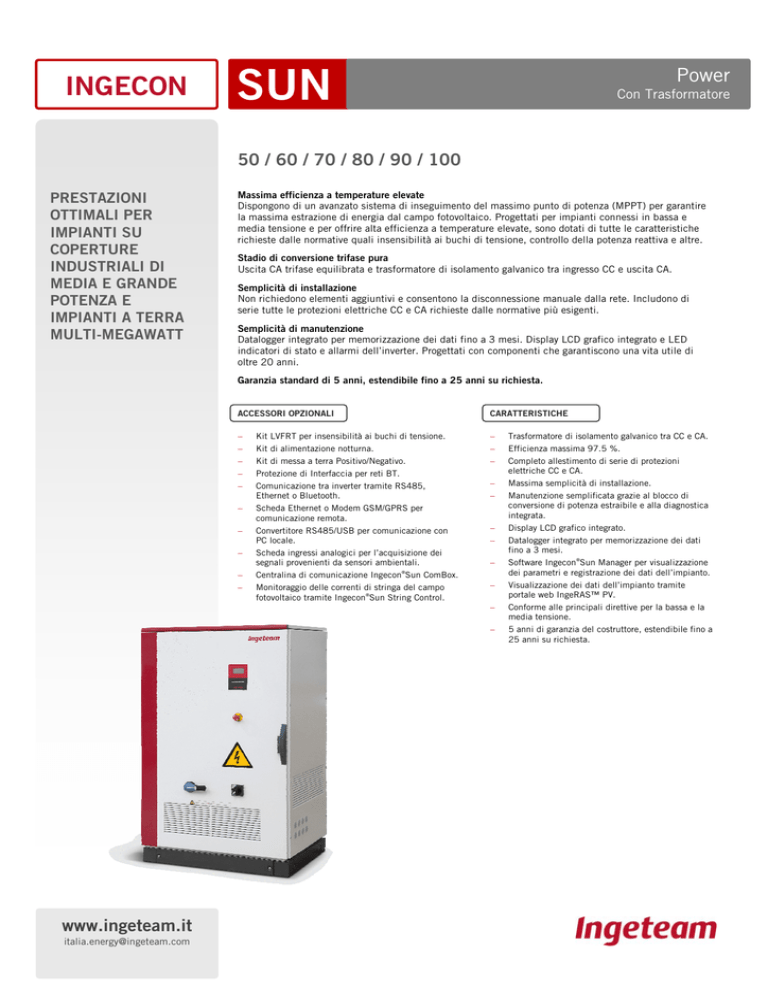

INGECON
Power
SUN
Con Trasformatore
50 / 60 / 70 / 80 / 90 / 100
PRESTAZIONI
OTTIMALI PER
IMPIANTI SU
COPERTURE
INDUSTRIALI DI
MEDIA E GRANDE
POTENZA E
IMPIANTI A TERRA
MULTI-MEGAWATT
Massima efficienza a temperature elevate
Dispongono di un avanzato sistema di inseguimento del massimo punto di potenza (MPPT) per garantire
la massima estrazione di energia dal campo fotovoltaico. Progettati per impianti connessi in bassa e
media tensione e per offrire alta efficienza a temperature elevate, sono dotati di tutte le caratteristiche
richieste dalle normative quali insensibilità ai buchi di tensione, controllo della potenza reattiva e altre.
Stadio di conversione trifase pura
Uscita CA trifase equilibrata e trasformatore di isolamento galvanico tra ingresso CC e uscita CA.
Semplicità di installazione
Non richiedono elementi aggiuntivi e consentono la disconnessione manuale dalla rete. Includono di
serie tutte le protezioni elettriche CC e CA richieste dalle normative più esigenti.
Semplicità di manutenzione
Datalogger integrato per memorizzazione dei dati fino a 3 mesi. Display LCD grafico integrato e LED
indicatori di stato e allarmi dell’inverter. Progettati con componenti che garantiscono una vita utile di
oltre 20 anni.
Garanzia standard di 5 anni, estendibile fino a 25 anni su richiesta.
ACCESSORI OPZIONALI
www.ingeteam.it
[email protected]
CARATTERISTICHE
Kit LVFRT per insensibilità ai buchi di tensione.
Trasformatore di isolamento galvanico tra CC e CA.
Kit di alimentazione notturna.
Efficienza massima 97.5 %.
Kit di messa a terra Positivo/Negativo.
Protezione di Interfaccia per reti BT.
Completo allestimento di serie di protezioni
elettriche CC e CA.
Comunicazione tra inverter tramite RS485,
Ethernet o Bluetooth.
Massima semplicità di installazione.
Scheda Ethernet o Modem GSM/GPRS per
comunicazione remota.
Manutenzione semplificata grazie al blocco di
conversione di potenza estraibile e alla diagnostica
integrata.
Convertitore RS485/USB per comunicazione con
PC locale.
Display LCD grafico integrato.
Scheda ingressi analogici per l’acquisizione dei
segnali provenienti da sensori ambientali.
Datalogger integrato per memorizzazione dei dati
fino a 3 mesi.
Software Ingecon®Sun Manager per visualizzazione
dei parametri e registrazione dei dati dell’impianto.
Visualizzazione dei dati dell’impianto tramite
portale web IngeRAS™ PV.
Conforme alle principali direttive per la bassa e la
media tensione.
5 anni di garanzia del costruttore, estendibile fino a
25 anni su richiesta.
Centralina di comunicazione Ingecon Sun ComBox.
Monitoraggio delle correnti di stringa del campo
fotovoltaico tramite Ingecon®Sun String Control.
®
SUN
INGECON
Power
Con Trasformatore
50
60
70
80
90
100
52 - 65 kWp
63 - 78 kWp
73 - 91 kWp
83 - 104 kWp
93 - 117 kWp
104 - 130 kWp
405 - 750 V
405 - 750 V
405 - 750 V
405 - 750 V
405 - 750 V
405 - 750 V
900 V
900 V
900 V
900 V
900 V
900 V
130 A
156 A
182 A
208 A
234 A
260 A
4
4
4
4
4
4
Ingresso
Range Pot. Campo FV raccomandato
Range di Tensione MPPT
Range di Tensione CC
(2)
Corrente massima CC
Ingressi CC
(1)
Collegamento su barra di rame, ingressi laterali tramite pressacavi M40 (diametro massimo cavo da 19 a 28 mm)
o dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
Tipo di connessione CC
MPPT
1
1
1
1
1
Protezioni di Ingresso
Protezione da sovratensioni
Scaricatori estraibili CC Classe II con segnalazione
Interruttore CC
Sezionatore sotto carico CC con comando a porta
Altre protezioni
Fusibili CC, controllo di isolamento CC con allarme, pulsante per arresto di emergenza
Uscita
(3)
55 kW
66 kW
77 kW
88 kW
99 kW
110 kW
Corrente massima CA
93 A
118 A
131 A
145 A
161 A
180 A
Tensione nominale CA
400 V
400 V
400 V
400 V
400 V
400 V
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
50 / 60 Hz
Potenza nominale CA modalità HP
Frequenza CA
(4)
1
1
1
1
1
1
Cos Phi regolabile
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
± 0.9 a Pnom
< 3%
< 3%
< 3%
< 3%
< 3%
Cos Phi
THD (Total Harmonic Distortion)
(4)
< 3%
Collegamento su morsettiera, ingressi laterali tramite pressacavi M40 (diametro massimo cavo da 19 a 28 mm)
o dal basso tramite pressacavi conici D40 (diametro massimo cavo 40 mm)
Tipo di connessione CA
Protezioni di Uscita
Protezione da sovratensioni
Scaricatori estraibili CA Classe II con segnalazione
Interruttore CA
Interruttore magnetotermico CA con comando a porta
Protezione anti-islanding
Sì, con disisinserimento automatico
Altre protezioni
Trasformatore di isolamento galvanico tra CC e CA, protezione da cortocircuiti e sovraccarichi in uscita
Prestazioni
Efficienza massima
96.3 %
96.4 %
97.2 %
97.5 %
96.9 %
96.8 %
Efficienza europea
94.3 %
94.7 %
96.1 %
96.2 %
95.8 %
95.7 %
30 W
30 W
30 W
30 W
30 W
30 W
1W
1W
1W
1W
1W
1W
da -20°C a 65°C
da -20°C a 65°C
da -20°C a 65°C
da -20°C a 65°C
da -20°C a 65°C
da -20°C a 65°C
0 - 95 %
0 - 95 %
0 - 95 %
0 - 95 %
0 - 95 %
0 - 95 %
IP 20
IP 20
IP 20
IP 20
IP 20
IP 20
6000 m3/h
6000 m3/h
Consumo in stand-by
(5)
Consumo notturno
Informazioni Generali
Temperatura operativa
Umidità relativa
Grado di protezione
Altitudine operativa
(6)
1000 m s.l.m.
Sistema di raffreddamento
Portata d’aria ventilatori
Ventilazione forzata con controllo in temperatura
3
6000 m /h
Emissioni acustiche
3
6000 m /h
6000 m3/h
< 59.1 dB (A) a 4 m e < 71 dB (A) a 1m con ventilatori in funzione alla massima potenza
Certificazioni
CE
Norme EMC e di Sicurezza
Norme di connessione alla rete
6000 m3/h
Direttiva EN 50178, EN 61000-6-2, EN 61000-6-4, EN 61000-3-11, EN 61000-3-12
VDE 0126-1-1, VDE AR-N-4105, BDEW MT, RD 1699/2011, P.O.12.3, Linee Guida di Enel Distribuzione, CEI 0-21,
CEI 11-20, CEI 11-20 V1,CEI 0-16, Allegato A70 TERNA, Arrêté 23-04-2008.
Dimensioni e Peso
Dimensioni (LxPxA)
Peso
1031 x 877 x 1761 mm
900 Kg
900 Kg
1026 Kg
1026 Kg
1162 Kg
1162 Kg
Note:
(1) In funzione dell'area e del modulo fotovoltaico utilizzato. (2) Non superare in alcun caso. Considerare la tensione a vuoto “Voc” delle stringhe a basse temperature. (3) Modalità HP (High
Power) fino a 40°C di temperatura ambiente. Derating di 1.8 % per °C sopra 40°C fino a 50°C di temperatura operativa. (4) Per Puscita > 25% della potenza nominale e tensione secondo IEC
61000-3-4. (5) Consumo dal campo fotovoltaico. (6) Per altitudini superiori contattare Ingeteam.
INGECON
SUN
Power
Con Trasformatore
50
60
70
80
90
100
Efficienza massima
96.3 %
96.4 %
97.2 %
97.5 %
96.9 %
96.8 %
Efficienza europea
94.3 %
94.7 %
96.1 %
96.2 %
95.8 %
95.7 %
Efficienza @ Puscita = 5% Pnominale
78.0 %
80.0 %
86.4 %
89.6 %
88,3 %
85.3 %
Efficienza @ Puscita = 10% Pnominale
86.0 %
87.5 %
93.0 %
93.3 %
91.0 %
91.3 %
Efficienza @ Puscita = 20% Pnominale
91.4 %
92.4 %
95.4 %
95.5 %
94.6 %
94.7 %
Efficienza @ Puscita = 30% Pnominale
94.6 %
96.1 %
97.2 %
97.5 %
96.9 %
96.7 %
Efficienza @ Puscita = 50% Pnominale
96.3 %
96.4 %
97.0 %
97.0 %
96.8 %
96.8 %
Efficienza @ Puscita = 100% Pnominale
95.9 %
95.8 %
96.4 %
96.0 %
96.4 %
95.8 %
Efficienza
Efficienza
Ingecon®Sun Power 100
Vdc = 450 V
100,00
95,00
Efficiency (%)
90,00
85,00
80,00
75,00
70,00
65,00
60,00
55,00
50,00
0
10
20
30
40
50
60
P/Pnom (%)
®
Ingecon Sun Power
Dimensioni (mm) e Peso
50 / 60
900 Kg
70 / 80
1026 Kg
90 / 100
1162 Kg
70
80
90
100
