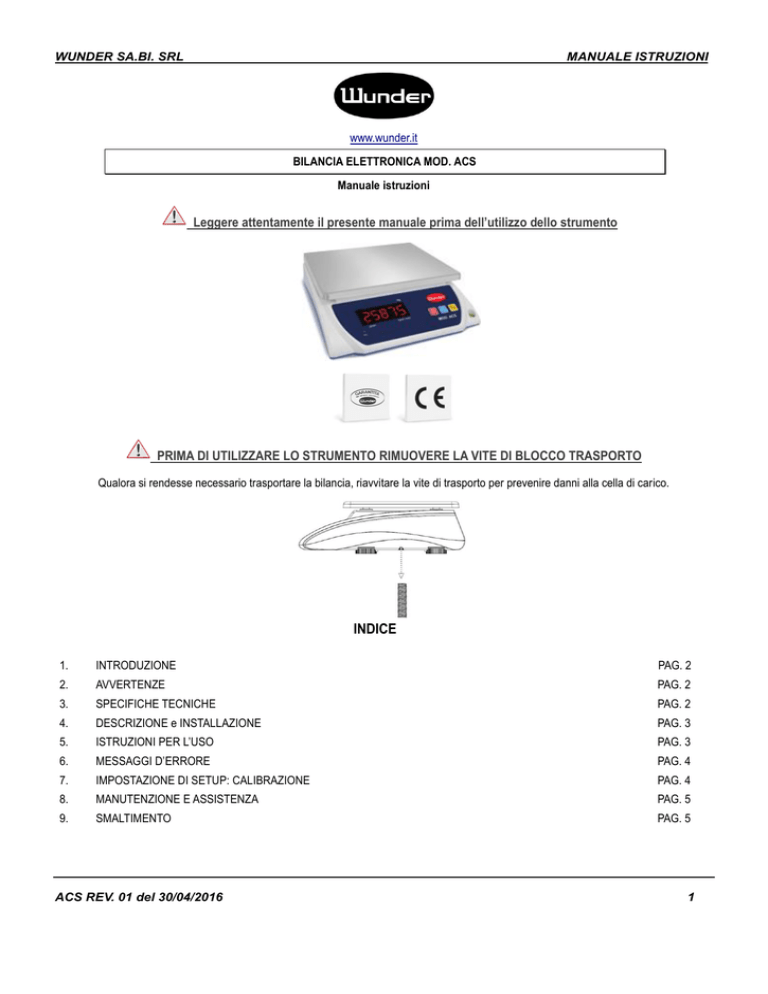

WUNDER SA.BI. SRL
MANUALE ISTRUZIONI
www.wunder.it
BILANCIA ELETTRONICA MOD. ACS
Manuale istruzioni
Leggere attentamente il presente manuale prima dell’utilizzo dello strumento
PRIMA DI UTILIZZARE LO STRUMENTO RIMUOVERE LA VITE DI BLOCCO TRASPORTO
Qualora si rendesse necessario trasportare la bilancia, riavvitare la vite di trasporto per prevenire danni alla cella di carico.
INDICE
1.
INTRODUZIONE
PAG. 2
2.
AVVERTENZE
PAG. 2
3.
SPECIFICHE TECNICHE
PAG. 2
4.
DESCRIZIONE e INSTALLAZIONE
PAG. 3
5.
ISTRUZIONI PER L’USO
PAG. 3
6.
MESSAGGI D’ERRORE
PAG. 4
7.
IMPOSTAZIONE DI SETUP: CALIBRAZIONE
PAG. 4
8.
MANUTENZIONE E ASSISTENZA
PAG. 5
9.
SMALTIMENTO
PAG. 5
ACS REV. 01 del 30/04/2016
1
WUNDER SA.BI. SRL
MANUALE ISTRUZIONI
1.INTRODUZIONE
Congratulazioni per l’acquisto della bilancia elettronica ACS-M.
Lo strumento è caratterizzato dal doppio range di pesatura e dalla funzione di controllo del peso entro i limiti programmabili.
Il doppio display LCD fornisce tutte le informazioni sul peso e sul raggiungimento dei limiti impostati.
Auto azzeramento.
Funzione Limiti di controllo.
Funzione di auto spegnimento.
Interfaccia seriale RS232 (opzionale)
Batteria ricaricabile interna (opzionale)
2.AVVERTENZE
Non sovraccaricare lo strumento oltre il valore di portata massima.
Non applicare i carichi in modo brusco.
Non utilizzare oggetti taglienti o appuntiti per premere i tasti.
Non tentare di aprire lo strumento.
Non rimuovere i sigilli presenti sullo strumento.
Non cortocircuitare i terminali della batteria
Prima di alimentare lo strumento, verificare la compatibilità tra la tensione di rete locale e la
tensione di targa dell'adattatore.
Verificare periodicamente l’integrità del cavo di alimentazione dello strumento.
Prima di effettuare la pulizia dello strumento, scollegare il cavo di alimentazione.
Non immergere lo strumento in acqua o altri liquidi.
3.SPECIFICHE TECNICHE
Modello
Capacità x risoluzione
Risoluzione visualizzata
Struttura
Unità di misura
Applicazioni
Display
Tastiera
Zero Range
Tara Range
Tempo di stabilizzazione
Temperatura operativa
Umidità
Alimentazione
Autonomia batteria
Protezione trasporto
Sovraccarico
Dimensioni piatto
Dimensioni bilanciaL x A x P
Dimensioni scatola
Peso netto
Peso spedizione
ACS REV. 01 del 30/04/2016
ACS
ACS
6000g×O.1g
15000g×1g
1:15000
1:1500
Cassa in ABS, piatto in acciaio
Kg/g, lb, oz
Pesatura, Tara semplice
Altezza 20mm, 5-digit, LED 7 segmenti retroilluminato
3 tasti a membrana
4% della Max capacità
- Max 9kg sottrattiva
≤2 secondi
Da -10°C a +40°C
≤90% umidità relativa senza condensa
Adattatore AC/DC 12V/1A o batteria ricaricabile Pb-acido 6V/4.5Ah
Da 45 a 70 ore continue dopo 12 ore di ricarica
Vite di trasporto per proteggere la cella di carico
120% della capacità Max
280×220 mm
290×130×320 mm
440×160×360 mm
4.2kg
5.3kg
ACS
30000g×2g
1:1500
2
WUNDER SA.BI. SRL
MANUALE ISTRUZIONI
4. DESCRIZIONE e INSTALLAZIONE
Tastiera
La tastiera è composta da 5 pulsanti. Il tasto di accensione / spegnimento è collocato sul fianco destro della bilancia.
TASTO
FUNZIONE
Accensione e spegnimento
Risparmio energetico
Zero o funzione Tara
Dopo avere tolto dall'imballo lo strumento, verificare l'integrità e la presenta di tutti i componenti.
Posizionare la bilancia su una superficie piana e stabile. Regolare i piedini di regolazione sino a che la bolla non sia perfettamente centrata all’interno del
cerchio dell’indicatore di livello.
Lo strumento deve essere collocato lontano da fonti di calore, in un ambiente privo di eccessive vibrazioni, correnti d'aria e polvere.
Evitare l'esposizione diretta alla luce solare e l'utilizzo in condizioni di temperatura ed umidità estreme o in prossimità di campi magnetici.
Alimentazione utilizzare il suo alimentatore in dotazione. Se non si utilizza il proprio alimentatore accertarsi la potenza dell’alimentatore che si vuole
utilizzare. In caso di non utilizzo di alimentatore della casa decade la garanzia.
5. ISTRUZIONI PER L'USO
Premere il tasto “
“ per accendere o spegnere. Attendere il countdown prima dell’uso, affinché la bilancia completi la
procedura di riscaldamento.
5.1 Funzionamento Zero
Qualora fosse visualizzato un peso minore senza che nulla sia presente sul piano della bilancia, premere
il tasto “ “ per azzerare il display. L’indicatore zero si accenderà.
Gamma Zero: ≤100e
5.2 Tara
Collocare un contenitore sulla piattaforma, sarà visualizzato il valore relativo al suo peso.
Premere il tasto “
“ per tarare la bilancia. Il peso che è stato visualizzato viene archiviato come valore della tara e tale valore
viene sottratto dal display, lasciando il valore zero sul display.
L’indicatore”
“ si accenderà. Quando il prodotto viene aggiunto, solamente il peso del prodotto dovrebbe essere aggiunto al
primo. Inoltre solamente il peso che è stato aggiunto in seguito alla taratura sarà visualizzato.
ACS REV. 01 del 30/04/2016
3
WUNDER SA.BI. SRL
MANUALE ISTRUZIONI
Una volta rimosso il contenitore, sarà visualizzato un valore negativo, se la bilancia è stata tarata prima della rimozione del
contenitore, questo valore rappresenta il peso lordo del contenitore più quello relativo a tutti i prodotti che sono stati rimossi.
L’indicatore zero si accenderà una volta che il tasto “ “ sia stato premuto.
5.3 Funzione risparmio energetico
Tenendo premuto il tasto “
“per un paio di secondi, la bilancia passerà allo stato “standby” , con il conseguente risparmio di
consumo energetico e prolungamento della vita della batteria. Premendo qualsiasi tasto oppure ponendo degli oggetti sulla
bilancia passerà quindi dallo stato di "standby” allo stato normale.
5.4 Allarme sovraccarico
Quando un peso superiore a “Max capacity+9e” viene collocato sul piatto della bilancia, il display mostra la seguente scritta “—
OL—“, e un avvisatore acustico suonerà in modo continuo. Si prega di eliminare parte del peso, altrimenti la cella di carico
potrebbe essere danneggiata.
6. MESSAGGI D’ERRORE:
PROBLEMA
CAUSA
POSSIBILE SOLUZIONE
La bilancia in seguito all’accensione non
1. Il cavo di alimentazione non è stato
1.Provare a collegare nuovamente.
entra in funzione.
correttamente collegato.
2.Cambiare fusibile.
2. Il fusibile è saltato.
3.Passare all’uso batteria interna
3. La tensione dell’alimentazione
elettrica è troppo bassa.
L’autodiagnosi si è interrotta
1. Il piatto della bilancia non si trova
1.Collocare il piano di pesatura in
nella posizione corretta.
posizione corretta
2. Sono presenti diversi oggetti sul
2.Rimuovere gli oggetti e accendere
piatto della bilancia.
nuovamente.
1. La bilancia non ritorna alla posizione-
1. Il dispositivo è influenzato dalle
1.Controllare le condizioni ambientali
Zero.
condizioni ambientali.
2.Controllare il posizionamento del
2. Il valore visualizzato non è stabile.
2. Il piano della bilancia si è bloccato
piano di pesatura.
3. Il (valore) errore è troppo alto.
a causa di un problema esterno.
3. Utilizzare la bilancia quando la
3. La tensione dell’alimentazione AC
tensione è rientrata nella normalità.
è troppo alta o troppo bassa.
4.Ricaricare batteria
4. La batteria mostra una tensione
5. Utilizzare la bilancia quando la
insufficiente.
tensione è rientrata nella normalità
5. Ricaricare la batteria.
6.Spedire alla ditta costruttrice per le
6. Cella di carico danneggiata.
necessarie riparazioni.
7. IMPOSTAZIONI DI SETUP: CALIBRAZIONE
Qualora si rendesse necessario effettuare una calibrazione dello strumento, seguire la procedura riportata di seguito.
Nota bene: per eseguire la calibrazione è necessario avere a disposizione delle masse campione in
classe di accuratezza M1 di valore pari a 1/3, 2/3 e 3/3 della portata massima dello strumento.
ACS REV. 01 del 30/04/2016
4
WUNDER SA.BI. SRL
MANUALE ISTRUZIONI
1) Accendere, la bilancia entra in modalità di auto-controllo. Premere
,
Dopo aver premuto i tasti di cui sopra, premere contemporaneamente "
,
"e"
,
,
,
,
,
, in sequenza.
" fino a la fine di auto-controllo. La bilancia
entra in modalità di calibrazione.
Il display mostrerà la portata Max. "******". Tenere premuto il tasto "
divisione.
" per entrare in modalità di selezione della portata e
2) Modifica e seleziona la divisione, la portata, unità di misura e modalità di calibrazione premendo il tasto "
"
" e il tasto
". La procedura è la seguente:
Scegli la divisione:
a) Premere il tasto "
b) Premere il tasto "
" per cambiare valore. Il numero delle divisioni può essere: "1500,3000,6000,7500".
" per confermare ed entrare nella fase successiva.
Scegli la portata: 6kg=6.000; 15kg=15.000; 30kg=30.000:
A) Premere il tasto "
B) Premere il tasto "
" per selezionare la portata.
" per confermare.
C) Premere il tasto " " per mostrare la risoluzione interna del punto zero e alcuni secondi dopo, la bilancia entra in
modalità di calibrazione.
3) modalità di calibrazione:
Il display mostra 1/2 valore di Max. Mettere il peso. Il display visualizza la risoluzione. Poi appare il peso pari alla portata Max.
Caricare i pesi corrispondenti e Il display visualizza la risoluzione interna.
Dopo pochi secondi, torna alla modalita’ peso normale. La procedura di calibrazione è finita.
Spegnere la bilancia, togliere i pesi, riaccendere la bilancia può essere utilizzata.
8. MANUTENZIONE E ASSISTENZA
La pulizia dello strumento va effettuata con un panno morbido, inumidito con acqua o detergente neutro, evitando l'utilizzo di solventi o sostanze abrasive.
In caso di prolungato inutilizzo dello strumento, rimuovere le batterie dal terminale.
Durante il trasporto, prestare attenzione a non sottoporre lo strumento a urti o eccessive sollecitazioni meccaniche.
In caso di riparazione o assistenza, rivolgersi al proprio rivenditore.
9. SMALTIMENTO
Smaltimento
2012/19/UE
Questo prodotto è conforme alla Direttiva 2012/19/UE. Il simbolo del cestino barrato riportato sull’apparecchio indica che il prodotto alla fine della propria
vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere completata in un centro di raccolta differenziata per apparecchiature
elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente. L’utente è responsabile del
conferimento dell’apparecchio a fine vita alle appropriate struttura di raccolta. L’adeguata raccolta differenziata per l’avvio dell’apparecchio dimesso al
ACS REV. 01 del 30/04/2016
5
WUNDER SA.BI. SRL
MANUALE ISTRUZIONI
riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibile effetti negativi sull’ambiente e sulla salute e favorisce il
riciclo del materiali di cui e composto il prodotto.
Per informazioni più dettagliate riguardando i sistemi di raccolta disponibili rivolgersi al servizio locale di smaltimento rifiuti o al negozio dove il prodotto è
stato acquistato.
In qualità di consumatore siete obbligati per legge a restituire le batterie usate o scariche. Potete depositare le vostre vecchie batterie presso i punti di
raccolta pubblica della vostra città, oppure potete depositarle presso qualunque rivenditore di batterie di vario tipo che abbia posizionato dei raccoglitori
appositi. Anche in caso di ‘rottamazione’ di apparecchiature elettriche ed elettroniche debbono essere prelevate e depositate negli appositi raccoglitori.
NOTA: I seguenti simboli stanno ad indicare la presenza di sostanze nocive
Batterie:
Pb Pb = batterie che contengono Piombo
Cd Cd = batterie che contengono Cadmio
Hg Hg = Batterie che contengono Mercurio
ATTENZIONE!
Non gettare le parti elettriche e le batterie usate nei rifiuti domestici. Smaltire le batterie tramite centri di raccolta nelle vostre vicinanze.
ACS REV. 01 del 30/04/2016
6
