ML75E14 P - Romana Diesel

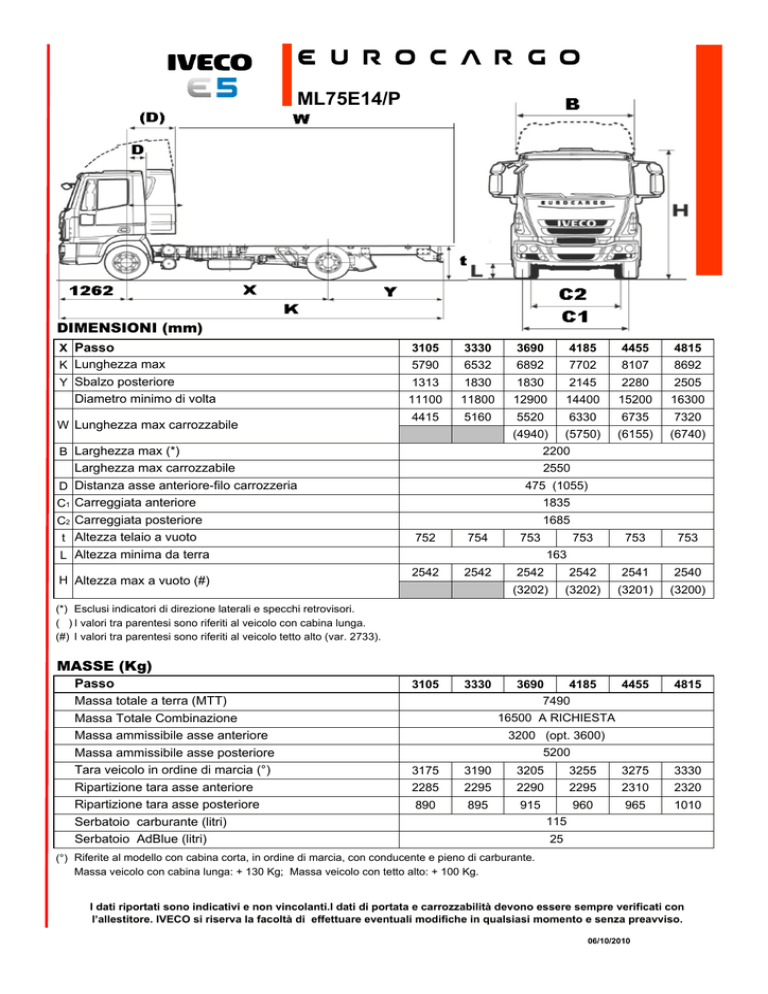

ML75E14/P
DIMENSIONI (mm)
X Passo
3105
3330
3690
4185
4455
4815
K Lunghezza max
5790
6532
6892
7702
8107
8692
Y Sbalzo posteriore
1313
1830
1830
2145
2280
2505
11100
11800
12900
14400
15200
16300
4415
5160
5520
6330
Diametro minimo di volta
W Lunghezza max carrozzabile
(4940) (5750)
2200
B Larghezza max (*)
Larghezza max carrozzabile
753
753
475 (1055)
C1 Carreggiata anteriore
1835
C2 Carreggiata posteriore
1685
752
754
753
753
L Altezza minima da terra
H Altezza max a vuoto (#)
7320
(6740)
2550
D Distanza asse anteriore-filo carrozzeria
t Altezza telaio a vuoto
6735
(6155)
163
2542
2542
2542
2542
2541
2540
(3202)
(3202)
(3201)
(3200)
4455
4815
(*) Esclusi indicatori di direzione laterali e specchi retrovisori.
( ) I valori tra parentesi sono riferiti al veicolo con cabina lunga.
(#) I valori tra parentesi sono riferiti al veicolo tetto alto (var. 2733).
MASSE (Kg)
Passo
Massa totale a terra (MTT)
Massa Totale Combinazione
Massa ammissibile asse anteriore
Massa ammissibile asse posteriore
Tara veicolo in ordine di marcia (°)
Ripartizione tara asse anteriore
Ripartizione tara asse posteriore
Serbatoio carburante (litri)
Serbatoio AdBlue (litri)
3105
3330
3690
4185
7490
16500 A RICHIESTA
3200 (opt. 3600)
5200
3175
3190
3205
3255
3275
3330
2285
2295
2290
2295
2310
2320
890
895
915
960
965
1010
115
25
(°) Riferite al modello con cabina corta, in ordine di marcia, con conducente e pieno di carburante.
Massa veicolo con cabina lunga: + 130 Kg; Massa veicolo con tetto alto: + 100 Kg.
I dati riportati sono indicativi e non vincolanti.I dati di portata e carrozzabilità devono essere sempre verificati con
l’allestitore. IVECO si riserva la facoltà di effettuare eventuali modifiche in qualsiasi momento e senza preavviso.
06/10/2010
ML75E14/P
MOTORE
F4AE3481C*S
Ciclo diesel – 4 cilindri in linea - 4 valvole per cilindro.
Iniezione elettronica ad alta pressione COMMON RAIL.
Sovralimentazione con turbo compressore,wastegate e intercooler aria/aria.
Termoavviatore. Raffreddamento a liquido.
Conforme alle direttive 2006/51CE rif. 2005/55CE riga B2 (EURO 5)
Caratteristiche
Cilindrata totale
Alesaggio e corsa
Potenza max. (CEE)
Coppia massima (CEE)
3920 cc
102 x 120 mm
103 kW (140 CV) a 2700 giri/min.
460 Nm (47 Kgm) da 1200 a 2100 giri/min.
CAMBIO DI VELOCITA’ 6S700
6 marce avanti ad innesto sincronizzato e una retromarcia
Velocità a max potenza (km/h)
Rapporto
Marcia
al cambio R.P.1:3,91 R.P.1:4,30 R.P.1:4,56 R.P.1:5,13
1:6,02
15,8
13,6
12,0
14,4
1a
1:0,79
120,5
103,3
91,8
109,5
6a
Giri motore alla velocità di 90 km/h (configurazione base): 2216 giri/min
Con rapporto al ponte base 4,30 e pneumatici base 205/75 R17,5
Disponibile a richiesta cambio manuale a 5 marce S5-42 e automatizzato Eurotronic 6AS700 a 6 marce
IMPIANTO FRENANTE
SOSPENSIONI
Freno di servizio e soccorso
Pneumatiche posteriori /P
Sistema pneumoidraulico a due
Anteriori -molle a balestra
parabolica a semplice flessibilità. circuiti indipendenti. Freni
anteriori e posteriori a disco
Posteriori - molle ad aria con
autoventilanti con pinze flottanti:
comando elettropneumatico
- diametro dischi: 330 mm
mediante interruttori situati in
GUIDA
- superficie frenante: 428 cm2
cabina a fianco sedile autista.
Idraulica a circolazione di sfere. Escursione da carico statico
Compressore monocilindrico da
Inclinazione, altezza volante
+ 124 / -80 mm. Barra stabilizz. e 225 cc.
regolabile. Bloccasterzo.
ammortizzatori telescopici idraulici Dispositivo antibloccaggio freni
(ABS+EBL) a 3 modulatori, 4
anteriori e posteriori.
TELAIO
Sensori .
Longheroni in acciaio con sezione
Freno motore a due modalità di
PNEUMATICI
a "C".
azionamento.
Altezza x larghezza longherone: Anteriori singoli.
Freno di stazionamento
180,5 - 182,5 x 65 mm
Posteriori gemellati.
Meccanico con cilindri a molla
Spessore :
Serie: 205/75 R17,5.
agente sulle ruote posteriori, con
Passo 3105 ÷ 4455: 4 mm
Optional: 215/75 R17,5,
comando pneumatico a mano.
Passo 4815: 5 mm
225/75 R17,5,
9,5 R17,5.
FRIZIONE
Monodisco a spinta con molla a
diaframma. Diametro 14,25".
Comando disinnesto a pedale
con trasmissione Midi servo.
ASSALE
Sezione a "I".
Mozzi montati su cuscinetti "Set
Right", lubrificazione ad olio.
PONTE
Portante a semplice riduzione.
Mozzi montati su cuscinetti "Set
Right", lubrificazione ad olio.
Rapporto al ponte di serie:
1:4,30
IMPIANTO ELETTRICO
Tensione: 24V.
Batterie: 70Ah -12V
(Optional: 110Ah -143Ah)
Alternatore: 28V - 70A
(Optional:28V - 90A).
DISPOSITIVO S.C.R.
- Serbatoio AdBlue su lato Dx,
capacità 25 litri.
- Catalizzatore su lato Dx
- Modulo di dosaggio
- Livello AdBlue e spia
segnalazione anomalie
CABINA
Struttura in acciaio stampato.
Padiglione in materiale plastico
e botola di areazione ad
apertura manuale. Parete
posteriore chiusa. Sospensione
cabina a 4 punti con molle e
ammortizzatori.
Ribaltamento idraulico.
Sedile autista regolabile in
altezza, 3 gradi di libertà, in
tessuto e microfibra con cintura
di sicurezza integrata e
appoggiatesta.
Sedile passeggero biposto in
tessuto con cinture di
sicurezza, appoggiatesta e
schienale centrale pieghevole
(su cabina lunga sedile
passeggero singolo a 2 gradi di
libertà).
Strumentazione principale:
contagiri, tachimetro, indicatori
di livello carburante,
temperatura liquido di
raffreddamento, display
multifunzione (BASE LINE
CLUSTER).
I dati riportati sono indicativi e non vincolanti.I dati di portata e carrozzabilità devono essere sempre verificati con
l’allestitore. IVECO si riserva la facoltà di effettuare eventuali modifiche in qualsiasi momento e senza preavviso.
06/10/2010
