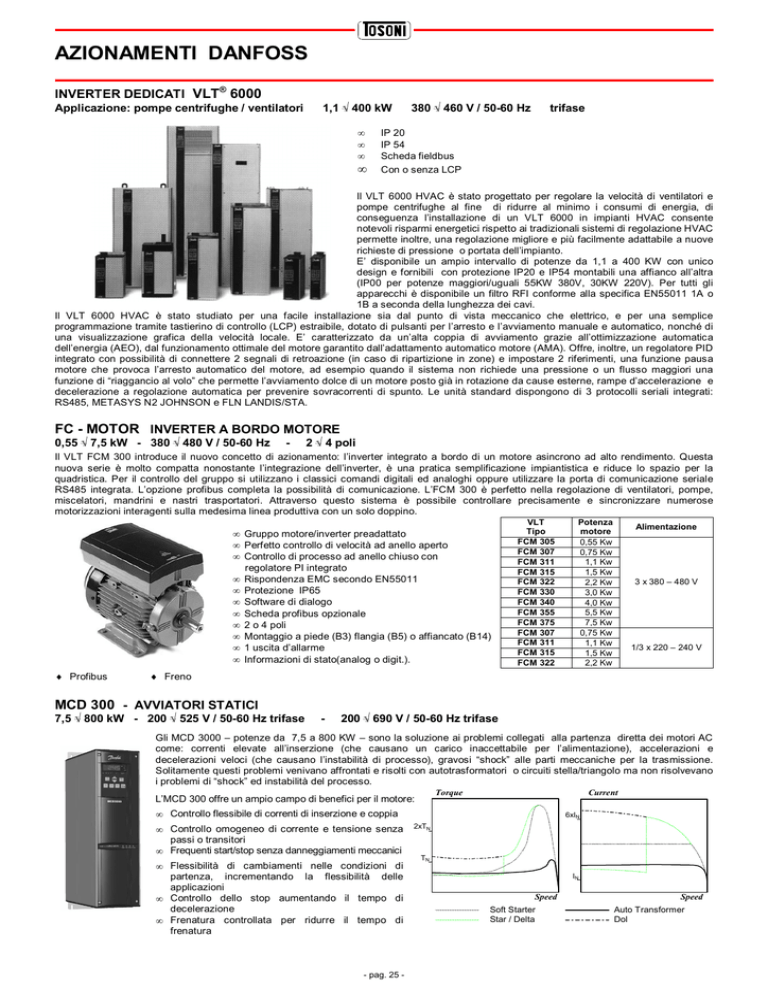

AZIONAMENTI DANFOSS

AZIONAMENTI DANFOSS
®
INVERTER DEDICATI VLT 6000
Applicazione: pompe centrifughe / ventilatori
1,1 ÷ 400 kW
•
•
•
•
380 ÷ 460 V / 50-60 Hz
trifase
IP 20
IP 54
Scheda fieldbus
Con o senza LCP
Il VLT 6000 HVAC è stato progettato per regolare la velocità di ventilatori e
pompe centrifughe al fine di ridurre al minimo i consumi di energia, di
conseguenza l’installazione di un VLT 6000 in impianti HVAC consente
notevoli risparmi energetici rispetto ai tradizionali sistemi di regolazione HVAC
permette inoltre, una regolazione migliore e più facilmente adattabile a nuove
richieste di pressione o portata dell’impianto.
E’ disponibile un ampio intervallo di potenze da 1,1 a 400 KW con unico
design e fornibili con protezione IP20 e IP54 montabili una affianco all’altra
(IP00 per potenze maggiori/uguali 55KW 380V, 30KW 220V). Per tutti gli
apparecchi è disponibile un filtro RFI conforme alla specifica EN55011 1A o
1B a seconda della lunghezza dei cavi.
Il VLT 6000 HVAC è stato studiato per una facile installazione sia dal punto di vista meccanico che elettrico, e per una semplice
programmazione tramite tastierino di controllo (LCP) estraibile, dotato di pulsanti per l’arresto e l’avviamento manuale e automatico, nonché di
una visualizzazione grafica della velocità locale. E’ caratterizzato da un’alta coppia di avviamento grazie all’ottimizzazione automatica
dell’energia (AEO), dal funzionamento ottimale del motore garantito dall’adattamento automatico motore (AMA). Offre, inoltre, un regolatore PID
integrato con possibilità di connettere 2 segnali di retroazione (in caso di ripartizione in zone) e impostare 2 riferimenti, una funzione pausa
motore che provoca l’arresto automatico del motore, ad esempio quando il sistema non richiede una pressione o un flusso maggiori una
funzione di “riaggancio al volo” che permette l’avviamento dolce di un motore posto già in rotazione da cause esterne, rampe d’accelerazione e
decelerazione a regolazione automatica per prevenire sovracorrenti di spunto. Le unità standard dispongono di 3 protocolli seriali integrati:
RS485, METASYS N2 JOHNSON e FLN LANDIS/STA.
FC - MOTOR INVERTER A BORDO MOTORE
0,55 ÷ 7,5 kW - 380 ÷ 480 V / 50-60 Hz
-
2 ÷ 4 poli
Il VLT FCM 300 introduce il nuovo concetto di azionamento: l’inverter integrato a bordo di un motore asincrono ad alto rendimento. Questa
nuova serie è molto compatta nonostante l’integrazione dell’inverter, è una pratica semplificazione impiantistica e riduce lo spazio per la
quadristica. Per il controllo del gruppo si utilizzano i classici comandi digitali ed analoghi oppure utilizzare la porta di comunicazione seriale
RS485 integrata. L’opzione profibus completa la possibilità di comunicazione. L’FCM 300 è perfetto nella regolazione di ventilatori, pompe,
miscelatori, mandrini e nastri trasportatori. Attraverso questo sistema è possibile controllare precisamente e sincronizzare numerose
motorizzazioni interagenti sulla medesima linea produttiva con un solo doppino.
• Gruppo motore/inverter preadattato
• Perfetto controllo di velocità ad anello aperto
• Controllo di processo ad anello chiuso con
regolatore PI integrato
• Rispondenza EMC secondo EN55011
• Protezione IP65
• Software di dialogo
• Scheda profibus opzionale
• 2 o 4 poli
• Montaggio a piede (B3) flangia (B5) o affiancato (B14)
• 1 uscita d’allarme
• Informazioni di stato(analog o digit.).
♦ Profibus
VLT
Tipo
FCM 305
FCM 307
FCM 311
FCM 315
FCM 322
FCM 330
FCM 340
FCM 355
FCM 375
FCM 307
FCM 311
FCM 315
FCM 322
Potenza
motore
0,55 Kw
0,75 Kw
1,1 Kw
1,5 Kw
2,2 Kw
3,0 Kw
4,0 Kw
5,5 Kw
7,5 Kw
0,75 Kw
1,1 Kw
1,5 Kw
2,2 Kw
Alimentazione
3 x 380 – 480 V
1/3 x 220 – 240 V
♦ Freno
MCD 300 - AVVIATORI STATICI
7,5 ÷ 800 kW - 200 ÷ 525 V / 50-60 Hz trifase
-
200 ÷ 690 V / 50-60 Hz trifase
Gli MCD 3000 – potenze da 7,5 a 800 KW – sono la soluzione ai problemi collegati alla partenza diretta dei motori AC
come: correnti elevate all’inserzione (che causano un carico inaccettabile per l’alimentazione), accelerazioni e
decelerazioni veloci (che causano l’instabilità di processo), gravosi “shock” alle parti meccaniche per la trasmissione.
Solitamente questi problemi venivano affrontati e risolti con autotrasformatori o circuiti stella/triangolo ma non risolvevano
i problemi di “shock” ed instabilità del processo.
Torque
L’MCD 300 offre un ampio campo di benefici per il motore:
Current
• Controllo flessibile di correnti di inserzione e coppia
• Controllo omogeneo di corrente e tensione senza
passi o transitori
• Frequenti start/stop senza danneggiamenti meccanici
• Flessibilità di cambiamenti nelle condizioni di
partenza, incrementando la flessibilità delle
applicazioni
• Controllo dello stop aumentando il tempo di
decelerazione
• Frenatura controllata per ridurre il tempo di
frenatura
- pag. 25 -
6xIN
2xTN
TN
IN
Speed
Soft Starter
Star / Delta
Speed
Auto Transformer
Dol
AZIONAMENTI DANFOSS
®
INVERTER VLT MICRO
0,37 ÷ 1,5 kW - 220 V / 50-60 Hz mono-trifase
Il VLT Micro è un apparecchio di impiego generale, ad alte prestazioni e bassa rumorosità, prodotto
avvalendosi di componenti di qualità superiore ed incorporando la più recente tecnologia dei microprocessori
dove sono richiesti minimi ingombri, semplicità e facilità di controllo di motori AC a bassa potenza. Il VLT
Micro può essere settato per coprire un intera gamma di velocità variabili di cui si necessita; questo può
essere fatto utilizzando le molte possibilità di controllo intelligente:
• 6 ingressi digitali programmabili
• Riferimento analogico con potenziometro
• Relè d’uscita programmabile
Il VLT Micro permette di avere un miglior controllo delle
prestazioni del motore utilizzando il principio di
modulazione PWM.
• U/f regolabile proporzionalmente
• Funzioni u/f programmabili
• Compensazione allo scorrimento regolabile
• Rampe lineari e curva-S
• Operazioni a coppia costante o variabile
• 150% di sovraccarico di corrente per 60sec.
Adatti per piccole pompe, compressori, ventilatori, nastri
trasportatori, trapanatrici e segatrici
Modello
UL
CE/UL
CE
220-240VAC 1Ø
220-240VAC 3Ø
220-240VAC 3Ø
Max uscita
motore
Capacità
nominale
uscita
Corrente
nominale
uscita
Dimensioni
(H x L x P) mm
176F7300
176F7303
176F7306
176F7301
176F7304
176F7307
176F7302
176F7305
176F7308
0,37 kW
0,75 kW
1,5 kW
1,1 kVA
1.9 kVA
2.5 kVA
2.5 A
5.0 A
7.0 A
176F7300
176F7306
176F7305
176F7308
142x85x113
151x100x117
Filtri Foot-print, adattatori per guida DIN
®
INVERTER COMPATTI VLT 2800
0,37 ÷ 1,5 kW - 220 V / 50-60 Hz mono-trifase
0,55 ÷ 7,5 kW - 380 ÷ 480 V / 50-60 Hz trifase
Il VLT 2800 è un inverter compatto, robusto e longevo. Esso, infatti, è testato direttamente in linea di
produzione ed è presente sul mercato da molti anni garantendo un’alta affidabilità senza aver riscontrato
problemi applicativi. E’ costruito secondo misure di massima sicurezza: potenza e controllo isolati
galvanicamente, morsettiere protette secondo PELV, 100% di protezione contro messe a terra accidentali,
protezione contro i picchi di tensione sulla rete, insensibile alle commutazioni sulla rete, incurante delle
commutazioni sull’uscita. E’ un apparecchio con una perfetta rispondenza agli standard EMC: filtri integrati
EN55011 1A, nessun disturbo elettromagnetico, possibilità di moduli opzionali come filtro RFI 1B, modulo filtro
RFI 1B+LC, modulo induttanze motore. Caratteristica intrinseca del VLT 2800 è la tecnologia “COLD PLATE”
che riduce il calore nel quadro dissipandolo solo posteriormente e aumenta il numero di inverter installabili
nello stesso quadro con possibilità di montaggio orizzontale o verticale. Sono disponibili in versione Book con
o senza filtro in un’ampia gamma di potenze. Facili da usare e programmare, tutti i parametri sono regolabili
con la tastiera integrata o con la tastiera opzionale alfanumerica LCD, oppure tramite software di
programmazione in ambiente Windows.
•
•
•
•
•
•
5 ingressi digitali (1 in frequenza)
1 ingresso per Termistore PTC o Klixon
1 uscita digitale programmabile 0-24 Vdc o 0-10 KHz
1 porta RS485
PID programmabile
Adattamento automatico al motore a processo fermo
•
•
•
•
•
2 ingressi analogici (0-10 Vdc; 0-20 mA)
1 uscita analogica in corrente (0/4-20 mA)
1 uscita relè programmabile
1 connettore DIN 9 pin per LCP
Stop preciso su interrupt
®
INVERTER VETTORIALI VLT 5000
0,75 ÷ 355 kW - 380 ÷ 500 V / 50-60 Hz trifase
Il VLT 5000 è il prodotto VLT più recente. Con questo inverter viene introdotto il VVC Plus, il nuovo
sistema di comando vettoriale senza sensori destinato al comando della coppia e della velocità dei motori
ad induzione. Grazie a questo sistema si dispone dell’esatta velocità ma anche di un’alta stabilità di
controllo con tempi di adattamento alla velocità inferiori ai 3 msec. Il sistema VVC Plus fornisce la stessa
coppia totale del 160% anche a 0 giri/min. Anche la compensazione allo scorrimento avviene in modo
preciso, compresa la zona di sovrasincronismo. I VLT 5000 vengono forniti in due versioni:
• Book (a libro), per gli armadi elettrici standard dove lo spazio è limitato e arriva a 7.5 KW
• Compact, con potenze variabili tra 0.75 e 400 KW con protezioni IP20 e IP54.
Entrambe le versioni sfruttano lo spazio disponibile ed incorporano la maggior parte delle apparecchiature
che, essendo normalmente opzionali, in questo caso sono incluse nella fornitura standard, riducendo i
costi d’installazione. Il VLT esegue da solo la maggior parte delle regolazioni; la funzione AMA permette
l’adattamento automatico al motore tramite algoritmo di calcolo anche ad albero fermo, mentre AEO
ottimizza l’energia in modo automatico risparmiando fino al 10%.
♦ IP00
♦ IP20
♦ IP54
♦ Modulo freno opzionale
♦ 24V esterni
♦ Bus di campo
Programmazione facile tramite tastierino LCP estraibile e remotabile con i principali parametri accessibili attraverso il “MENU’ RAPIDO” .
Possibilità di una coppia di avviamento del 180% senza dover così sovradimensionare il motore e nella versione standard si dispone di un filtro
RFI 1B, bobine sullo stadio C.C. per la riduzione di armoniche di rete del 40%, 2 porte seriali(1 LCP, 1 PC), cavi motore schermati fino a 150m
senza bobine motore, collegamento di 2 encoder. Può essere fornita una scheda dedicata opzionale per il posizionamento ed il sincronismo di
motori con apposito software di programmazione.
- pag. 26 -
