Simulazione di Terza prova TPSEE

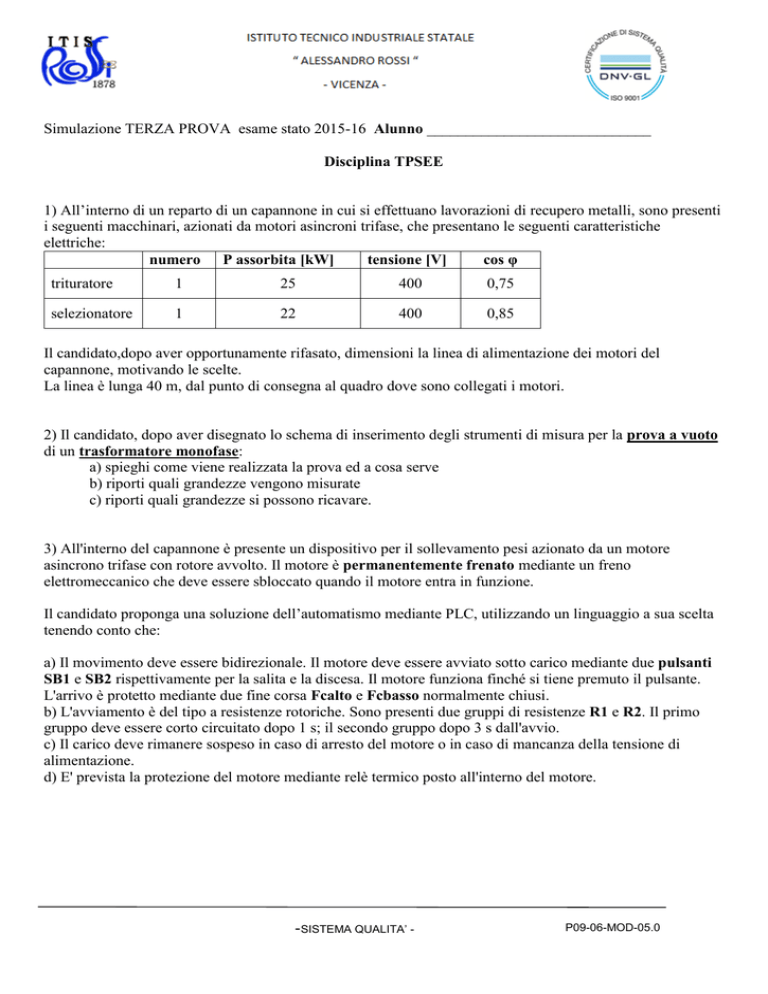

Simulazione TERZA PROVA esame stato 2015-16 Alunno _____________________________
Disciplina TPSEE
1) All’interno di un reparto di un capannone in cui si effettuano lavorazioni di recupero metalli, sono presenti
i seguenti macchinari, azionati da motori asincroni trifase, che presentano le seguenti caratteristiche
elettriche:
numero P assorbita [kW]
tensione [V]
cos φ
trituratore
1
25
400
0,75
selezionatore
1
22
400
0,85
Il candidato,dopo aver opportunamente rifasato, dimensioni la linea di alimentazione dei motori del
capannone, motivando le scelte.
La linea è lunga 40 m, dal punto di consegna al quadro dove sono collegati i motori.
2) Il candidato, dopo aver disegnato lo schema di inserimento degli strumenti di misura per la prova a vuoto
di un trasformatore monofase:
a) spieghi come viene realizzata la prova ed a cosa serve
b) riporti quali grandezze vengono misurate
c) riporti quali grandezze si possono ricavare.
3) All'interno del capannone è presente un dispositivo per il sollevamento pesi azionato da un motore
asincrono trifase con rotore avvolto. Il motore è permanentemente frenato mediante un freno
elettromeccanico che deve essere sbloccato quando il motore entra in funzione.
Il candidato proponga una soluzione dell’automatismo mediante PLC, utilizzando un linguaggio a sua scelta
tenendo conto che:
a) Il movimento deve essere bidirezionale. Il motore deve essere avviato sotto carico mediante due pulsanti
SB1 e SB2 rispettivamente per la salita e la discesa. Il motore funziona finché si tiene premuto il pulsante.
L'arrivo è protetto mediante due fine corsa Fcalto e Fcbasso normalmente chiusi.
b) L'avviamento è del tipo a resistenze rotoriche. Sono presenti due gruppi di resistenze R1 e R2. Il primo
gruppo deve essere corto circuitato dopo 1 s; il secondo gruppo dopo 3 s dall'avvio.
c) Il carico deve rimanere sospeso in caso di arresto del motore o in caso di mancanza della tensione di
alimentazione.
d) E' prevista la protezione del motore mediante relè termico posto all'interno del motore.
