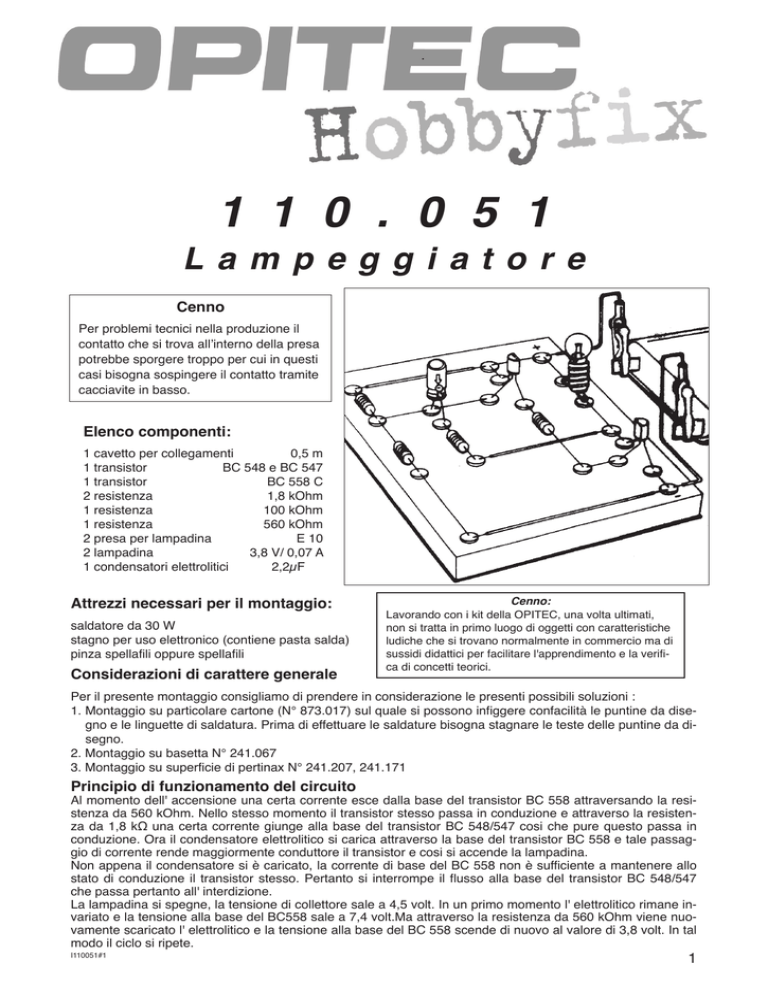

1 1 0 . 0 5 1
L a m p e ggiator e
Cenno
Per problemi tecnici nella produzione il
contatto che si trova all’interno della presa
potrebbe sporgere troppo per cui in questi
casi bisogna sospingere il contatto tramite
cacciavite in basso.
Elenco componenti:
1 cavetto per collegamenti 0,5 m
1 transistor
BC 548 e BC 547
1 transistor
BC 558 C
2 resistenza
1,8 kOhm
1 resistenza
100 kOhm
1 resistenza
560 kOhm
2 presa per lampadina E 10
2 lampadina
3,8 V/ 0,07 A
1 condensatori elettrolitici
2,2µF
Attrezzi necessari per il montaggio:
saldatore da 30 W
stagno per uso elettronico (contiene pasta salda)
pinza spellafili oppure spellafili
Considerazioni di carattere generale
Cenno:
Lavorando con i kit della OPITEC, una volta ultimati,
non si tratta in primo luogo di oggetti con caratteristiche
ludiche che si trovano normalmente in commercio ma di
sussidi didattici per facilitare l'apprendimento e la verifica di concetti teorici.
Per il presente montaggio consigliamo di prendere in considerazione le presenti possibili soluzioni :
1. Montaggio su particolare cartone (N° 873.017) sul quale si possono infiggere confacilità le puntine da disegno e le linguette di saldatura. Prima di effettuare le saldature bisogna stagnare le teste delle puntine da disegno.
2. Montaggio su basetta N° 241.067
3. Montaggio su superficie di pertinax N° 241.207, 241.171
Principio di funzionamento del circuito
Al momento dell' accensione una certa corrente esce dalla base del transistor BC 558 attraversando la resistenza da 560 kOhm. Nello stesso momento il transistor stesso passa in conduzione e attraverso la resistenza da 1,8 kΩ una certa corrente giunge alla base del transistor BC 548/547 cosi che pure questo passa in
conduzione. Ora il condensatore elettrolitico si carica attraverso la base del transistor BC 558 e tale passaggio di corrente rende maggiormente conduttore il transistor e cosi si accende la lampadina.
Non appena il condensatore si è caricato, la corrente di base del BC 558 non è sufficiente a mantenere allo
stato di conduzione il transistor stesso. Pertanto si interrompe il flusso alla base del transistor BC 548/547
che passa pertanto all' interdizione.
La lampadina si spegne, la tensione di collettore sale a 4,5 volt. In un primo momento l' elettrolitico rimane invariato e la tensione alla base del BC558 sale a 7,4 volt.Ma attraverso la resistenza da 560 kOhm viene nuovamente scaricato l' elettrolitico e la tensione alla base del BC 558 scende di nuovo al valore di 3,8 volt. In tal
modo il ciclo si ripete.
I110051#1
1
TRANSISTOR NPN
identificazione dei piedini E - B - C
BC
548/547
C
E = Emettitore
B = Base
B
C = Collettore
E
Attenzione a non scambiare il negativo col positivo nel
collegamento dei piedini, il transistor va fuori uso.
TRANSISTOR PNP
siglato BC 558
individuazioni dei piedini come per il BC548 la
freccia dell´emettitore é rivolta verso ´l interno
C
B
E
RESISTENZA
determinazione del valore mediante gli anelli
CONDENSATORE
1,8kΩ
100kΩ
560kΩ
marron
marron
verde
grigio
nero
blu
rosso
giallo
giallo
argento / oro
argento / oro
argento / oro
CONDENSATORE ELETTROLITICO
+
non scambiare il più con il meno.
Quest' ultimo è segnato sull' involucro
esternamente.
-
entrambe le forme sono possibili
LAMPADINA
3 - 6 V / 0,07 - 0,1 A
filo di collegamento
punto di saldatura di fili che si incrociano
fili che si incrociano ma che debbono essere isolati
Schema elettrico
100kΩ
+ 4,5V
Esempio di montaggio
utilizzando un morsetto
BC
558C
+ 4,5V
100kΩ
3,8V
-
1,8kΩ
+
BC
548/547
-
2
2,2µF
3,8V
1,8kΩ
560kΩ
BC
558C
1,8kΩ
560kΩ
1,8kΩ
2,2µF
BC
548/547
