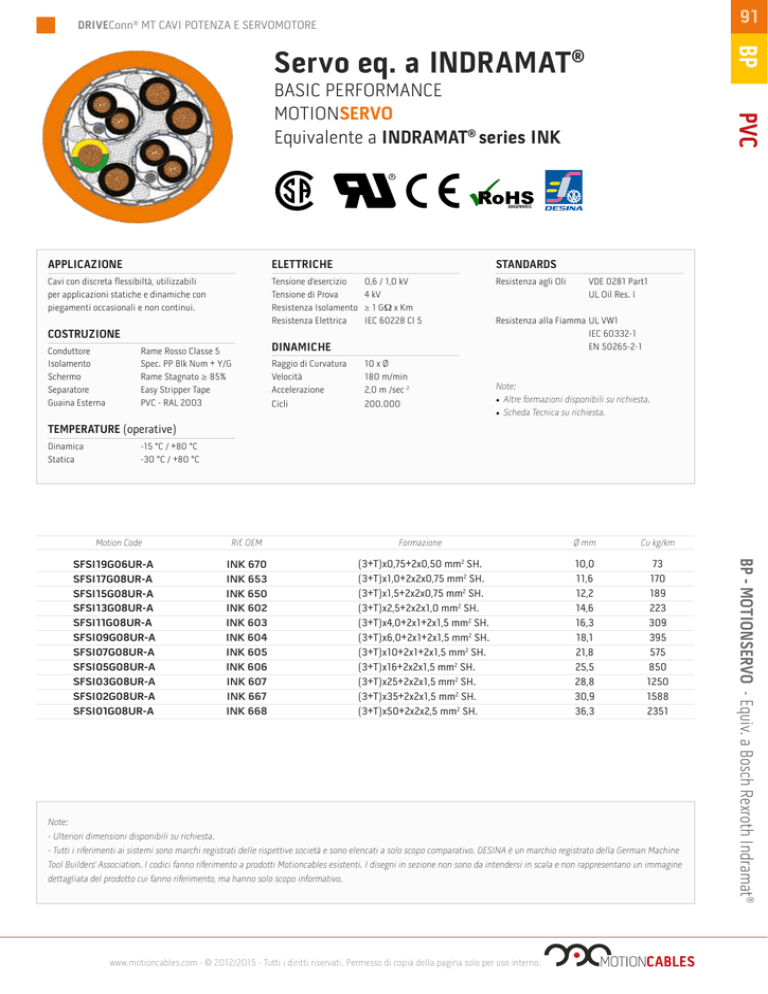

DRIVEConn® MT CAVI POTENZA E SERVOMOTORE
BP
Servo eq. a INDRAMAT®
APPLICAZIONE
ELETTRICHE
STANDARDS
Cavi con discreta flessibiltà, utilizzabili
per applicazioni statiche e dinamiche con
piegamenti occasionali e non continui.
Tensione d’esercizio
0,6 / 1,0 kV
Tensione di Prova
4 kV
Resistenza Isolamento ≥ 1 GΩ x Km
Resistenza Elettrica
IEC 60228 Cl 5
Resistenza agli Oli
COSTRUZIONE
Conduttore
Isolamento
Schermo
Separatore
Guaina Esterna
Rame Rosso Classe 5
Spec. PP Blk Num + Y/G
Rame Stagnato ≥ 85%
Easy Stripper Tape
PVC - RAL 2003
DINAMICHE
Raggio di Curvatura
Velocità
Accelerazione
Cicli
10 x Ø
180 m/min
2,0 m /sec 2
200.000
PVC
BASIC PERFORMANCE
MOTIONSERVO
Equivalente a INDRAMAT® series INK
VDE 0281 Part1
UL Oil Res. I
Resistenza alla FiammaUL VW1
IEC 60332-1
EN 50265-2-1
Note:
• Altre formazioni disponibili su richiesta.
• Scheda Tecnica su richiesta.
TEMPERATURE (operative)
Dinamica
Statica
-15 °C / +80 °C
-30 °C / +80 °C
Motion Code
INK 670
INK 653
INK 650
INK 602
INK 603
INK 604
INK 605
INK 606
INK 607
INK 667
INK 668
Formazione
(3+T)x0,75+2x0,50 mm2 SH.
(3+T)x1,0+2x2x0,75 mm2 SH.
(3+T)x1,5+2x2x0,75 mm2 SH.
(3+T)x2,5+2x2x1,0 mm2 SH.
(3+T)x4,0+2x1+2x1,5 mm2 SH.
(3+T)x6,0+2x1+2x1,5 mm2 SH.
(3+T)x10+2x1+2x1,5 mm2 SH.
(3+T)x16+2x2x1,5 mm2 SH.
(3+T)x25+2x2x1,5 mm2 SH.
(3+T)x35+2x2x1,5 mm2 SH.
(3+T)x50+2x2x2,5 mm2 SH.
Ø mm
Cu kg/km
10,0
11,6
12,2
14,6
16,3
18,1
21,8
25,5
28,8
30,9
36,3
73
170
189
223
309
395
575
850
1250
1588
2351
Note:
- Ulteriori dimensioni disponibili su richiesta.
- Tutti i riferimenti ai sistemi sono marchi registrati delle rispettive società e sono elencati a solo scopo comparativo. DESINA è un marchio registrato della German Machine
Tool Builders’ Association. I codici fanno riferimento a prodotti Motioncables esistenti. I disegni in sezione non sono da intendersi in scala e non rappresentano un immagine
dettagliata del prodotto cui fanno riferimento, ma hanno solo scopo informativo.
www.motioncables.com - © 2012/2015 - Tutti i diritti riservati. Permesso di copia della pagina solo per uso interno.
BP - MOTIONSERVO - Equiv. a Bosch Rexroth Indramat®
SFSI19G06UR-A
SFSI17G08UR-A
SFSI15G08UR-A
SFSI13G08UR-A
SFSI11G08UR-A
SFSI09G08UR-A
SFSI07G08UR-A
SFSI05G08UR-A
SFSI03G08UR-A
SFSI02G08UR-A
SFSI01G08UR-A
Rif. OEM
