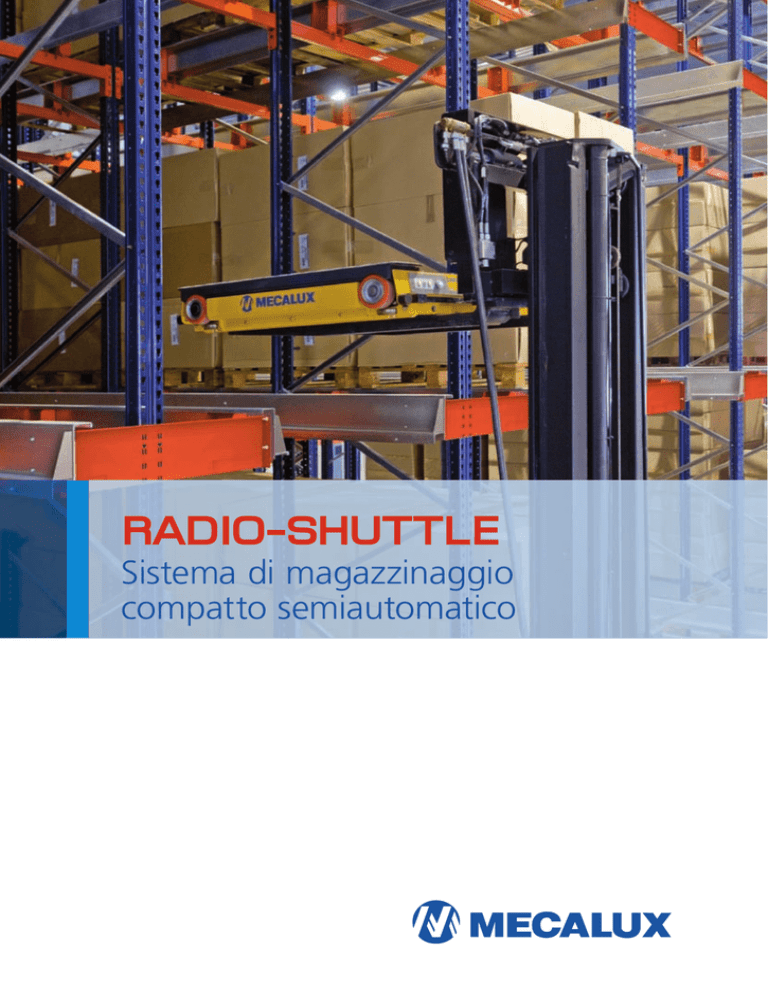

Radio Shuttle ITA

RADIO-SHUTTLE
Sistema di magazzinaggio
compatto semiautomatico
Sistema di stoccaggio semiautomatico compatto costituito da scaffalature
per pallet. Si avvale, per l’esecuzione dei movimenti interni nelle scaffalature,
di navette che operano in maniera autonoma, senza richiedere l’ingresso dei
carrelli elevatori nei tunnel di stoccaggio.
Si tratta di un sistema di
stoccaggio per pallet ad alta
densità nel quale il carico e
lo scarico della merce sono
eseguiti da una navetta
elettrica denominata RadioShuttle.
I carrelli elevatori depositano
il carico sui binari all’entrata
del livello, il Radio-Shuttle
lo raccoglie e si sposta
lungo i binari fino a riporlo
nella posizione designata.
La movimentazione del
carico immagazzinato è
controllata in modo preciso
attraverso una serie di
sensori.
L’operatore comanda tutti i
movimenti di stoccaggio ed
estrazione in modo semplice
tramite un radiocomando.
Struttura
portapallet tipo drive-in.
Radio-Shuttle Car (RSM)
Struttura compatta
Radio-Shuttle.
Questo tipo di magazzino è
caratterizzato da una struttura
e una capienza simili a quelle
delle scaffalature portapallet
tipo drive-in.
- Aumento della produzione.
Con l’aggiunta di altri RSM, si
ottiene molto semplicemente
un incremento del flusso di
ingressi/uscite.
Vantaggi
- Compatibilità con varie
misure di pallet. Ottimizza
lo spazio grazie alla
compattazione di pallet di
larghezze diverse nei canali.
Riduzione dei tempi di
carico e scarico dei pallet.
I Radio-Shuttle avvicinano
i pallet all’entrata, in quanto
il carrello elevatore non
penetra all’interno del
tunnel.
-
- Maggior numero
di referenze
immagazzinate. Permette
lo stoccaggio di diverse
referenze per tunnel (una
referenza per ciascun livello).
- Minima distanza in altezza.
Diminuisce al minimo la
distanza tra i livelli.
Il sistema Radio-Shuttle
è indicato per:
- stoccaggio tipo drive-in ad
alta densità;
- camere frigorifere;
- polmone di stoccaggio
temporaneo o ordini
approntati.
- Diminuzione del rischio di
incidenti.
- Riduzione dei danni alla
scaffalatura. Poiché il
carrello elevatore non entra
nella scaffalatura, sono
evitati gli urti, gli sfregamenti
e gli incidenti che potrebbero
danneggiare la struttura
metallica.
3
Funzionamento
FASE 1
Con l’aiuto di un carrello elevatore,
un Radio-Shuttle viene inserito nel
livello di stoccaggio desiderato.
FASE 2
I pallet vengono inseriti uno a uno
dal carrello elevatore all’entrata
del livello e appoggiati sui profili
di carico.
FASE 3
Il Radio-Shuttle si alza
leggermente con il pallet e compie
una traslazione orizzontale fino
a raggiungere la prima posizione
libera, nella quale lo deposita.
FASE 4
Il Radio-Shuttle torna all’inizio
del tunnel per ripetere la
movimentazione con il pallet
successivo, e così via fino al
riempimento del tunnel stesso.
Prima del deposito sull’ultima
posizione, il Radio-Shuttle viene
ritirato, pronto per lavorare su un
altro livello.
Per l’estrazione dei pallet
il funzionamento è simile,
sebbene la sequenza
avvenga in ordine inverso.
Comando con radiofrequenza
Il funzionamento di questo sistema
tipo drive-in semiautomatico è
gestito tramite radiocomando.
L’operatore seleziona la modalità di
funzionamento del Radio-Shuttle
tramite la semplice pressione di un
tasto. Il suo utilizzo, molto intuitivo,
non richiede alcuna formazione
specifica né spiegazioni complesse.
4 Radio-Shuttle Car
Pulsanti principali
Funzione deposito
Funzione estrazione
Funzione compattazione
in fine corsia
4 Funzione compattazione
in uscita
5 Funzione di fermo e
estrazione del Radio-Shuttle
6 Funzione cambio livello/
corsia
1
2
3
Funzione START
Accensione e selezione modalità
manuale o automatica
Funzione RESET
Passaggio in modalità manuale
Funzione STOP
Arresto del Radio-Shuttle
www.mecalux.it
Applicazioni
Sono possibili diverse
modalità operative:
Con il sistema FIFO
La merce viene introdotta
da una parte ed estratta
dall’estremità opposta.
Questo è il sistema ideale per
un utilizzo come polmone
tra due zone o quando si
vuole garantire una rotazione
corretta.
Quando il tunnel non viene
svuotato completamente,
lo stesso Radio-Shuttle
riposiziona i pallet,
avvicinandoli alle posizioni
di uscita, per consentire
l’inserimento di altra merce.
Con il sistema LIFO
Questo è il sistema di
stoccaggio più frequente,
l’ingresso e l’uscita vengono
operati dalla stessa parte.
Non è necessario spostare
i pallet qualora si desideri
riempire di nuovo il livello.
5
Sistema costruttivo
5
3
6
12
14
8
6 Radio-Shuttle Car
7
9
11
2
1
4
Componenti della struttura
Componenti della navetta
1) Montante
2) Corrente
3) Binario
4) Supporto binario esterno
5) Supporto binario interno
6) Finecorsa binario
7)
8)
9)
10)
11)
12)
13)
14)
Ruote
Piattaforma di
sollevamento
Finecorsa
Indicatori modalità di
funzionamento, livello
batteria e guasti
Bumper di sicurezza
anti-intrappolamento e
anti-schiacciamento
Accesso alle batterie
Sensori di posizione
Batteria a ricarica standard
o rapida
13
10
www.mecalux.it
Sicurezza e controllo
Gli indicatori luminosi avvisano
dello stato della batteria e
degli eventuali guasti, nonché
dello stato del funzionamento
automatico (in attesa o in
esecuzione dell’ordine di
lavoro).
Le navette Radio-Shuttle
dispongono di vari sistemi di
sicurezza in conformità alle
normative vigenti.
Internamente, sono provviste
di componenti elettronici
(PLC, batterie, antenna, ecc.)
che consentono i movimenti
autonomi.
10
Il radiocomando trasmette
tramite radiofrequenza gli ordini
al sistema di controllo di ciascuna
navetta Radio-Shuttle.
14
14
12
I sensori di posizione rilevano la
posizione del pallet caricato e
depositato.
L’antenna consente la
comunicazione a radiofrequenza
con il radiocomando.
Oltre le mansioni basilari di
funzionamento, il sistema è in
grado di svolgere le seguenti
funzioni:
Sicurezza anticaduta
Permette di assicurare il movimento
del RSM sulle forche del carrello
elevatore tramite un gancio
di sicurezza e una superficie
antisdrucciolo.
- Riserva livello minimo
batteria. Al termine
dell’esecuzione di un ciclo
completo di funzionamento,
si posiziona all’estremità del
canale per segnalare che la
batteria ha raggiunto il livello
minimo. Nel frattempo,
non eseguirà alcuna nuova
movimentazione.
I dispositivi di sicurezza e i
finecorsa evitano eventuali
incidenti causati da un
utilizzo errato.
- Posizione di attesa e
riposizionamento del pallet.
Opera con pallet di dimensioni
diverse.
- Funzione “Home”.
La piattaforma si abbassa e si
posiziona automaticamente
all’estremità del canale in uscita.
9
11
Gli arresti fissi
impediscono la caduta
della navetta, mentre il
bumper di sicurezza evita
possibili intrappolamenti
o schiacciamenti.
- Funzione “Soccorso”.
Permette di utilizzare un RSM
per soccorrere un altro RSM
guasto all’interno del tunnel.
7
Opzioni di comando
OPZIONE 1
La navetta satellite è comandata
in maniera autonoma da un
unico radiocomando. Non
richiede alcun sistema di
gestione.
)
))
OPZIONE 2
Varie navette satellite sono
comandate in maniera
autonoma da un unico
radiocomando. Non richiede
alcun sistema di gestione.
))
)
)
))
))
))
)
))
))
))
))
)
)
))
))
))
OPZIONE 3
Le navette satellite sono comandate automaticamente da un sistema di
gestione che controlla contemporaneamente la merce immagazzinata
e gli ordini agli operatori. In questo caso, il radiocomando svolge le
sole funzioni di manutenzione, conferma di cambio corsia e gestioni
manuali.
)))
)) ) )
))
Ethernet
)
)
))
)
8 Radio-Shuttle Car
)
PC RSM
Server
EasyWMS®
www.mecalux.it
Caratteristiche tecniche
Navette Radio-Shuttle
Modello
Peso massimo
Dimensioni pallet
RSM 10-08 1.000 kg
800 x 1.200 mm
RSM 10-18 1.500 kg
800 x 1.200 mm
1.000 x 1.200 mm
40“x 48”
1.200 mm
800 / 1.000 / 1.200 mm
Per temperatura ambiente (da 10 ºC a 45 ºC).
185 mm
228 mm
170 mm
213 mm
Sono disponibili due altezze
possibili che dipendono dalla
temperatura del magazzino:
Per temperature negative (da 10 ºC a -30 ºC).
Dati tecnici
Motorizzazione di traslazione
Motore elettrico c.c.
Motorizzazione di sollevamento
Motore elettrico c.c.
Velocità con/senza carico (m/s)
0,5/1
Accelerazione e rallentamento (m/s²)
0,5
Peso RSM (kg)
320
Ruote di corsa
6
Temperatura di esercizio
10 ºC a 45 ºC (opzionale a -30 ºC a 10 ºC)
Colore
RAL 1033
950 mm
Interasse tra vie.
Batterie
Terminale di controllo remoto
Tipo di batteria
Gel Pb-acido
Autonomia secondo condizioni di lavoro Da 5 a 16 ore
e cicli di funzionamento (opzionale ricarica rapida: 8-20 ore)
Tipo di controllo
Radiofrequenza
Frequenza
UHF
Tempo di ricarica
8 ore (opzionale con ricarica rapida:4 ore)
Sicurezze
Pacchi di batterie
3 pacchi da 20 kg cad.
Tensione di esercizio (V)
24
Sicurezze a norme CE
Tensione/frequenza del caricatore (V/Hz) 230/50 (altre opzioni disponibili)
Compresi sensori di sicurezza
su entrambi i lati in base alla direttiva vigente
9
EasyWMS®, sistema di gestione
Sistema di gestione
Mecalux ha sviluppato un
potente software di gestione
denominato EasyWMS®.
Progettato secondo gli ultimi
standard tecnologici, questo
software impiega database solidi
e linguaggi di programmazione
di riconosciuto prestigio
internazionale.
Consapevole di quanto siano
alte le esigenze legate alle
applicazioni informatiche
utilizzate in ambito industriale,
Mecalux ha creato un centro di
sviluppo software incaricato
della programmazione
dell’EasyWMS® nonché
della sua manutenzione e
dell’aggiornamento.
Funzionalità del software
EasyWMS® è stato progettato
con lo scopo di agevolare l’uso
del Radio-Shuttle e dei sistemi
associati.
Nella definizione delle principali
funzioni del software, la
presentazione delle schermate,
l’elaborazione di report e
l’interazione con l’operatore,
si è tenuto conto sempre del
carattere pratico e operativo
necessario in un contesto di alta
produttività.
EasyWMS® permette di eseguire
in modo semplice le seguenti
funzioni:
Gestione del master articoli
Gestione entrate
Gestione uscite
Quando necessario, è possibile
inserire, cancellare o modificare
i dati principali degli articoli
da immagazzinare. È possibile
inoltre applicare la gestione
classificazione secondo
molteplici criteri, definire vari
tipi di priorità (posizione, uscite,
ecc.) e creare una pianificazione
secondo il criterio più opportuno
(rotazione, scadenza, lotti, ecc.).
EasyWMS® guida l’utente nella
procedura di carico materiale a
magazzino tramite Radio-Shuttle
affinché l’operazione venga
eseguita in modo corretto e
semplice. L’utente potrà inoltre
utilizzare molteplici riferimenti
per contenitore ed eseguire
suddivisioni nei vassoi per
ottimizzare al massimo il volume
di magazzinaggio. Nel processo
di carico a magazzino potranno
essere applicate le priorità
ritenute opportune per una
gestione corretta del materiale.
Per lo scarico dei materiali
da magazzino, EasyWMS®
lavora con un pratico sistema
di preparazione ordini e
utilizza comandi di uscita che
seguono il percorso definito
in maniera automatica o
prestabilito dall’utente. Sono
previste altresì le funzionalità di
raggruppamento ordini, rilascio
automatico del percorso, ecc.
allo scopo di ridurre al minimo il
numero di operazioni di picking
da eseguire.
- Gestione del master articoli
- Gestione entrate
- Gestione uscite
- Consultazioni e report
- Integrazione
10 Radio-Shuttle Car
www.mecalux.it
Database
Consultazioni e report
Integrazione
L’utente potrà in qualsiasi
momento fare consultazioni
sullo stato del magazzino, tra
cui, a titolo di esempio, quelle
relative a entrate, uscite, storici
e diagnostica.
Il sistema Radio-Shuttle può
lavorare come un Sistema di
magazzinaggio indipendente
da qualsiasi altro software
di gestione magazzini, ma
può anche essere integrato
con altri magazzino oppure
inserito in un magazzino con
un’operatività più complessa.
Sebbene sia sempre possibile
visualizzare informazioni sullo
stato del magazzino o sulla
situazione dei contenitori e
della merce immagazzinata,
le informazioni richieste più
frequentemente sono quelle
che consentono di conoscere
la percentuale di occupazione,
gli spazi liberi o occupati, gli
elenchi di prodotti con i dati più
rilevanti, ecc.
EasyWMS® offre soluzioni per
entrambe queste situazioni
senza dover cambiare
software o piattaforma
tecnologica. Sarà necessario
soltanto selezionare il livello di
complessità richiesto:
Schema di un livello superiore
Schema di un livello base
Livello base.
Quando non sono richiesti
comunicazione o scambio, il
magazzino con Radio-Shuttle
opera in autonomia come
magazzino indipendente.
Livello superiore.
Quando vari magazzini con
Radio-Shuttle interagiscono
tra loro, oppure il magazzino
fa parte di un’unità di
immagazzinamento integrata
con altri sistemi con i quali
scambia informazioni o ordini,
è opportuno implementare
un livello di software con
maggiori prestazioni
che consenta lo sviluppo
dell’operatività logistica
richiesta. Qualora il magazzino
Radio-Shuttle debba entrare
in comunicazione con un
ERP o HOST, sarà necessario
avere questo stesso livello di
EasyWMS® poiché bisognerà
tassativamente attivare i
moduli di importazione /
esportazione dati con i vari
software coinvolti.
Server
database
Database
HOST
11
MK-099051-01/11 - ©MECALUX, SA
BOLOGNA - MECALUX MILANO S.r.l.
Via Musolesi, 11
40033 Casalecchio di Reno
Tel. 051 6199633 - Fax 051 6199354
MILANO - MECALUX MILANO S.r.l.
Via Benaco, 14
20098 San Giuliano Milanese
Tel. 02 98836601 - Fax 02 98287273
PADOVA - MECALUX MILANO S.r.l.
Vicolo Tiziano Aspetti, 16
35135 Padova
Tel. 049 610606 - Fax 049 8647746
ROMA - MECALUX MILANO S.r.l.
Via Pontecorvo, 6
00016 Monterotondo Scalo
Tel. 06 90 60 869 - Fax 06 90 69 160
Argentina, Belgio, Brasile, Canada, Cile, Francia, Germania, Messico, Polonia, Portogallo, Regno Unito, Repubblica ceca, Slovacchia, Spagna, Stati Uniti
e-mail: [email protected] / www.mecalux.it
