Vacanze Pasqua 2AE

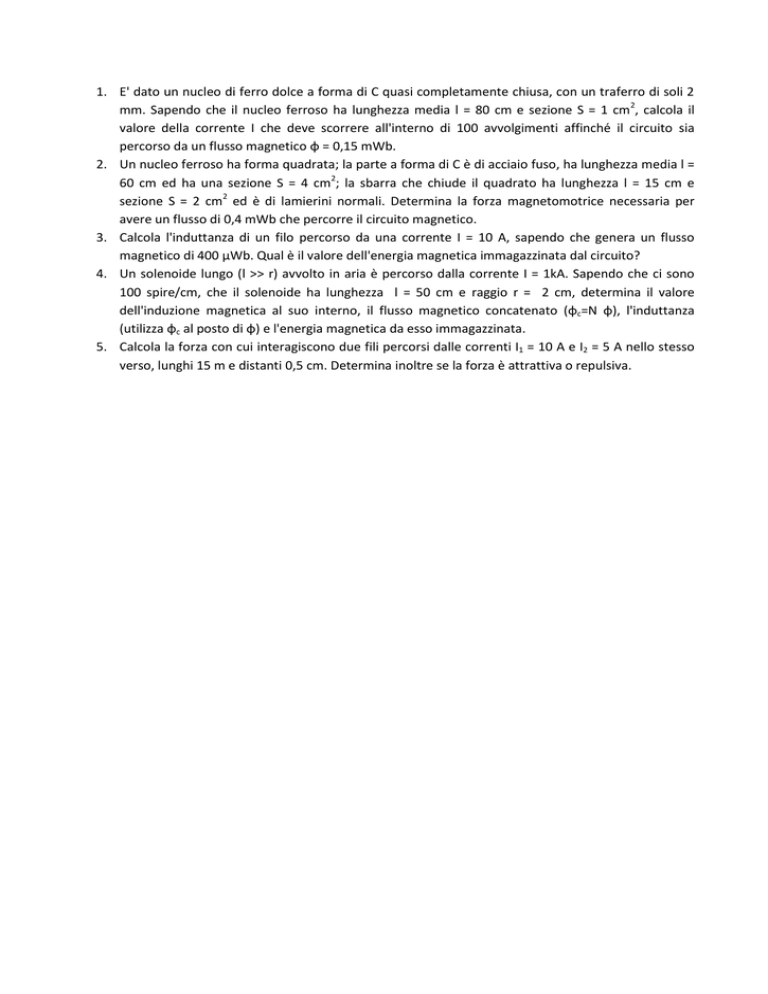

1. E' dato un nucleo di ferro dolce a forma di C quasi completamente chiusa, con un traferro di soli 2
mm. Sapendo che il nucleo ferroso ha lunghezza media l = 80 cm e sezione S = 1 cm 2, calcola il
valore della corrente I che deve scorrere all'interno di 100 avvolgimenti affinché il circuito sia
percorso da un flusso magnetico φ = 0,15 mWb.
2. Un nucleo ferroso ha forma quadrata; la parte a forma di C è di acciaio fuso, ha lunghezza media l =
60 cm ed ha una sezione S = 4 cm2; la sbarra che chiude il quadrato ha lunghezza l = 15 cm e
sezione S = 2 cm2 ed è di lamierini normali. Determina la forza magnetomotrice necessaria per
avere un flusso di 0,4 mWb che percorre il circuito magnetico.
3. Calcola l'induttanza di un filo percorso da una corrente I = 10 A, sapendo che genera un flusso
magnetico di 400 µWb. Qual è il valore dell'energia magnetica immagazzinata dal circuito?
4. Un solenoide lungo (l >> r) avvolto in aria è percorso dalla corrente I = 1kA. Sapendo che ci sono
100 spire/cm, che il solenoide ha lunghezza l = 50 cm e raggio r = 2 cm, determina il valore
dell'induzione magnetica al suo interno, il flusso magnetico concatenato (φc=N φ), l'induttanza
(utilizza φc al posto di φ) e l'energia magnetica da esso immagazzinata.
5. Calcola la forza con cui interagiscono due fili percorsi dalle correnti I1 = 10 A e I2 = 5 A nello stesso
verso, lunghi 15 m e distanti 0,5 cm. Determina inoltre se la forza è attrattiva o repulsiva.
