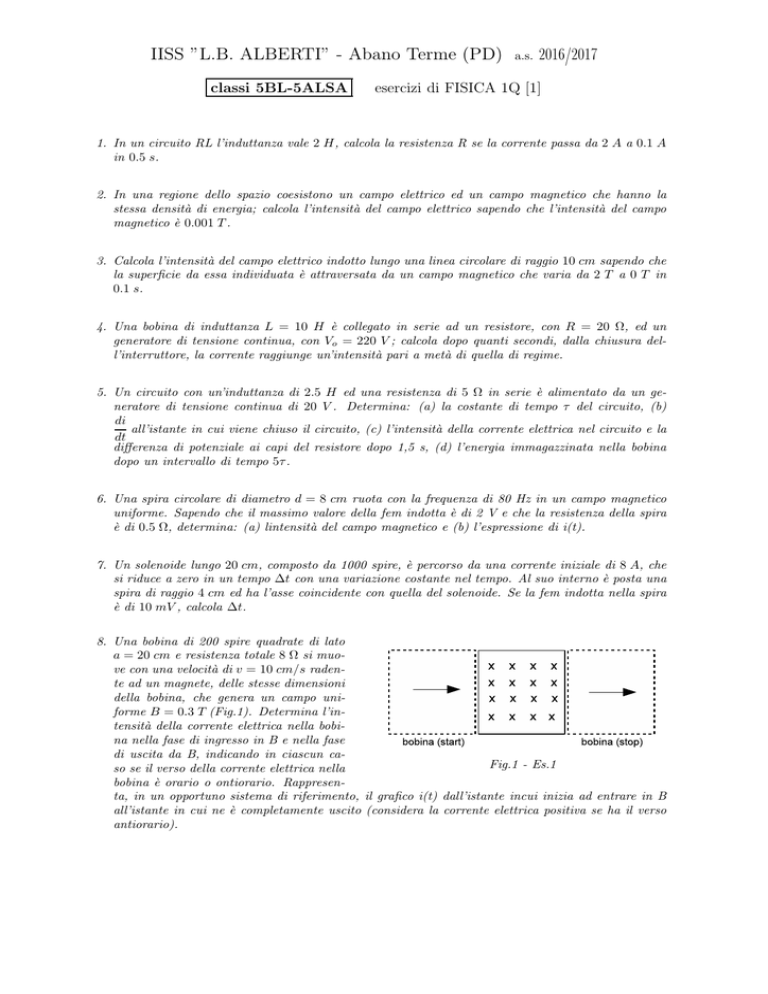

IISS ”L.B. ALBERTI” - Abano Terme (PD)
classi 5BL-5ALSA
a.s. 2016/2017
esercizi di FISICA 1Q [1]
1. In un circuito RL l’induttanza vale 2 H, calcola la resistenza R se la corrente passa da 2 A a 0.1 A
in 0.5 s.
2. In una regione dello spazio coesistono un campo elettrico ed un campo magnetico che hanno la
stessa densità di energia; calcola l’intensità del campo elettrico sapendo che l’intensità del campo
magnetico è 0.001 T .
3. Calcola l’intensità del campo elettrico indotto lungo una linea circolare di raggio 10 cm sapendo che
la superficie da essa individuata è attraversata da un campo magnetico che varia da 2 T a 0 T in
0.1 s.
4. Una bobina di induttanza L = 10 H è collegato in serie ad un resistore, con R = 20 Ω, ed un
generatore di tensione continua, con Vo = 220 V ; calcola dopo quanti secondi, dalla chiusura dell’interruttore, la corrente raggiunge un’intensità pari a metà di quella di regime.
5. Un circuito con un’induttanza di 2.5 H ed una resistenza di 5 Ω in serie è alimentato da un generatore di tensione continua di 20 V . Determina: (a) la costante di tempo τ del circuito, (b)
di
all’istante in cui viene chiuso il circuito, (c) l’intensità della corrente elettrica nel circuito e la
dt
differenza di potenziale ai capi del resistore dopo 1,5 s, (d) l’energia immagazzinata nella bobina
dopo un intervallo di tempo 5τ .
6. Una spira circolare di diametro d = 8 cm ruota con la frequenza di 80 Hz in un campo magnetico
uniforme. Sapendo che il massimo valore della fem indotta è di 2 V e che la resistenza della spira
è di 0.5 Ω, determina: (a) lintensità del campo magnetico e (b) l’espressione di i(t).
7. Un solenoide lungo 20 cm, composto da 1000 spire, è percorso da una corrente iniziale di 8 A, che
si riduce a zero in un tempo ∆t con una variazione costante nel tempo. Al suo interno è posta una
spira di raggio 4 cm ed ha l’asse coincidente con quella del solenoide. Se la fem indotta nella spira
è di 10 mV , calcola ∆t.
8. Una bobina di 200 spire quadrate di lato
a = 20 cm e resistenza totale 8 Ω si muove con una velocità di v = 10 cm/s radente ad un magnete, delle stesse dimensioni
della bobina, che genera un campo uniforme B = 0.3 T (Fig.1). Determina l’intensità della corrente elettrica nella bobina nella fase di ingresso in B e nella fase
di uscita da B, indicando in ciascun caFig.1 - Es.1
so se il verso della corrente elettrica nella
bobina è orario o ontiorario. Rappresenta, in un opportuno sistema di riferimento, il grafico i(t) dall’istante incui inizia ad entrare in B
all’istante in cui ne è completamente uscito (considera la corrente elettrica positiva se ha il verso
antiorario).
