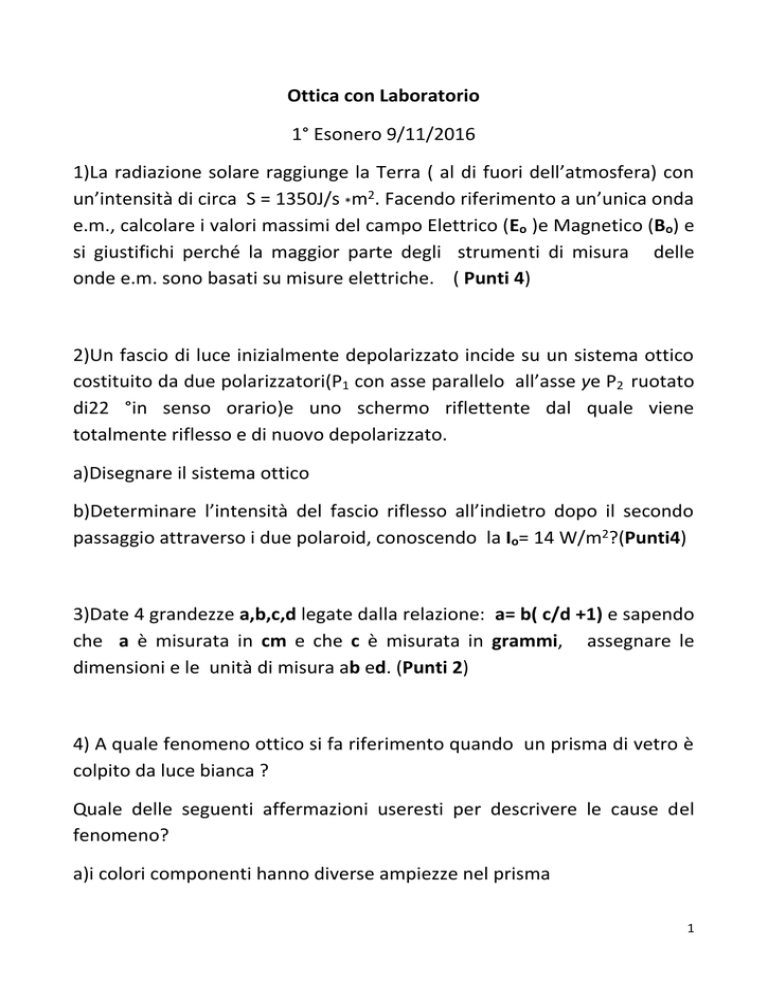

Ottica con Laboratorio

Ottica con Laboratorio
1° Esonero 9/11/2016
1)La radiazione solare raggiunge la Terra ( al di fuori dell’atmosfera) con
un’intensità di circa S = 1350J/s *m2. Facendo riferimento a un’unica onda
e.m., calcolare i valori massimi del campo Elettrico (Eo )e Magnetico (Bo) e
si giustifichi perché la maggior parte degli strumenti di misura delle
onde e.m. sono basati su misure elettriche. ( Punti 4)
2)Un fascio di luce inizialmente depolarizzato incide su un sistema ottico
costituito da due polarizzatori(P1 con asse parallelo all’asse ye P2 ruotato
di22 °in senso orario)e uno schermo riflettente dal quale viene
totalmente riflesso e di nuovo depolarizzato.
a)Disegnare il sistema ottico
b)Determinare l’intensità del fascio riflesso all’indietro dopo il secondo
passaggio attraverso i due polaroid, conoscendo la Io= 14 W/m2?(Punti4)
3)Date 4 grandezze a,b,c,d legate dalla relazione: a= b( c/d +1) e sapendo
che a è misurata in cm e che c è misurata in grammi, assegnare le
dimensioni e le unità di misura ab ed. (Punti 2)
4) A quale fenomeno ottico si fa riferimento quando un prisma di vetro è
colpito da luce bianca ?
Quale delle seguenti affermazioni useresti per descrivere le cause del
fenomeno?
a)i colori componenti hanno diverse ampiezze nel prisma
1
b)i colori componenti emergono dal prisma con angoli diversi
c)i colori componenti hanno differenti velocità nel prisma
d) nessuna delle precedenti
(Punti2)
5)Osservando un paesaggio con il cielo azzurro riflesso su di una
superficie piana lacustre, l’immagine riflessa del cielo risulta più scura
rispetto alla visione diretta; perchè? (Punti3)
6) Vi sono differenze nello spettro di una lampada a gas rispetto a quello
di un laser?
(Punti2)
7) Due cariche q1 e q2, entrambe pari a 3.2nC, sono disposte l’una
sull’asse xdi un sistema di riferimento a una distanza r1 = -0.9m
dall’origine e l’altra sull’asse y a una distanza r2 = -1.4m. In quale
posizione si deve collocare una carica q3 = -7.5nC affinché il campo
elettrico nell’origine sia nullo? (Punti4)
8) Una sostanza otticamente attiva è posta tra due polarizzatori
ortogonali, con il primo diretto lungo la verticale. Sapendo che il potere
rotatorio specifico della sostanza è, in valore assoluto, 16˚cm2/g, e che è
disponibile una soluzione a concentrazione0.12g/cm3, quale lunghezza L
della cella è necessaria per avere una trasmissione del 50% dal secondo
polarizzatore? È importante conoscere se la soluzione è levogira o
destrogira? (Punti 4)
2
9) Data la tabella dei valori di due grandezze A e Blegate da una relazione
funzionale incognita, eseguirne il grafico sperimentale.
a) Riconoscere la variabile indipendente e quella dipendente in base alla
relazione funzionale ipotizzata.
b) Calcolare e tabulare il valore della costante incognita Ki che lega tutte
le coppie (xi,yi) e riconoscere se tutti i valori Kisono consistenti tra loro.
c)Determinare quindi il valore più affidabile della grandezza(K ± DK).
(Punti8)
A±2
B±0,01
274
0.44
377
0.61
550
0.75
606
0.98
650
1.20
798
1.28
892
1.44
975
1.59
1160
1.71
1183
1.91
3
