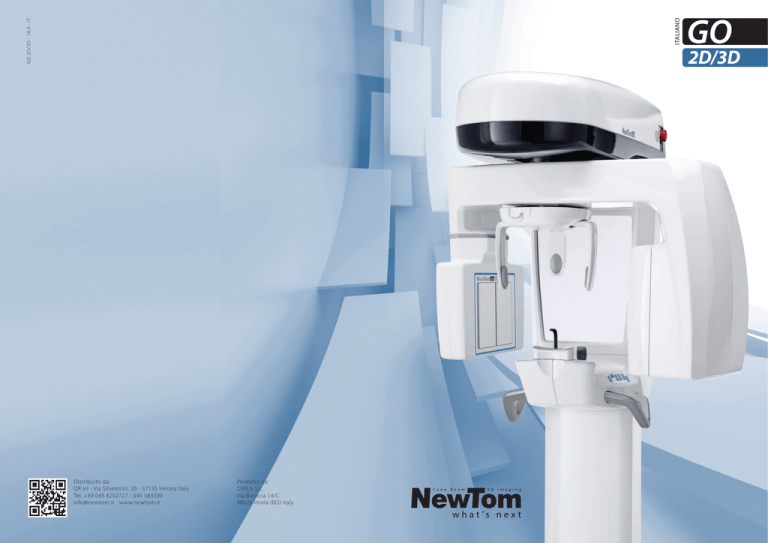

ITALIANO - Revello

ITALIANO
GO 2D/3D - 16.0 - IT
Distribuito da:
QR srl - Via Silvestrini, 20 - 37135 Verona Italy
Tel. +39 045 8202727 - 045 583500
[email protected] www.newtom.it
Prodotto da:
CEFLA S.C.
Via Bicocca 14/C
40026 Imola (BO) Italy
2D/3D
2D/3D
DNA DI UN LEADER
Qualità dell’immagine
garantita NewTom
Risultato certo
e immediato
Software NNT
versatile e intuitivo
Tecnologia
autoadattiva
Attenzione alla salute
del paziente
Accessibile
e performante
Minima dose raggi
Workflow ottimale
e risultato condiviso
Entra da leader nell’imaging 2D/3D
NewTom, pioniere nel mondo per l’applicazione della tecnologia CBCT 3D in ambito dento-maxillofacciale, offre
una straordinaria opportunità ai medici dentisti. È NewTom GO, un dispositivo accessibile, che porta l’eccellenza
nelle cliniche che vogliono dotarsi di uno strumento 2D/3D affidabile e performante, ad altissima qualità.
MASTERMIND IN CBCT IMAGING
NEWTOM GO, TUTTE LE POTENZIALITÀ DEL 2D/3D NEWTOM
2D/3D
TUTTE LE POTENZIALITÀ DEL 2D/3D NEWTOM
NewTom GO è il 2D/3D accessibile e versatile,
progettato da NewTom per ampliare le prospettive
diagnostiche di ogni clinica unendo le migliori
prestazioni del 2D alle più innovative tecnologie 3D.
Qualità diagnostica firmata Newtom
L’alta tecnologia di acquisizione e il software
evoluto NNT guidano il medico verso diagnosi
precise e accurate.
Minima dose raggi
Funzioni ECO Dose (protocolli 2D ECO Pan, 3D
ECO Scan) e Tecnologia SafeBeam™ permettono
di adattare le emissioni all’effettiva necessità
diagnostica, a tutela della salute del paziente.
Risultato certo
L’ergonomia del dispositivo e l’efficienza del
software garantiscono sempre un risultato perfetto
per ciascuna necessità diagnostica.
Connettività completa
Possibilità di esportare e condividere le immagini, sia
all’interno dello studio sia all’esterno, per archiviazione
digitale e implementazioni terapeutiche.
NEWTOM GO, TUTTE LE POTENZIALITÀ DEL 2D/3D NEWTOM
NEWTOM GO, LA SCELTA PERFETTA
PERFORMANCE GLOBALE
KNOW-HOW NEWTOM
IMAGING D’ECCELLENZA
Grazie alle sue innovative tecnologie e ad un software
ad altissime prestazioni, NewTom GO rappresenta la
migliore scelta 2D/3D per i professionisti più esigenti.
Imaging 3D
Imaging 2D
Minima dose
Un 3D sempre impeccabile. Il
sistema Adaptive-FOV permette
di impostare il campo di vista più
adatto alle dimensioni del paziente
e alla regione anatomica di interesse,
e il software di analisi consente
di ottenere immagini accurate
con rendering realistici, per una
migliore diagnostica e un’immediata
pianificazione del trattamento, anche
con simulazione implantare.
Una molteplicità di programmi e
funzioni 2D assicura immagini di
altissima qualità, perfettamente
definite e adatte a diverse
necessità terapeutiche. La funzione
MultiPAN permette di ottenere,
con una sola scansione, un set di
5 panoramiche e scegliere così la
più adatta all’esigenza diagnostica,
mentre la funzione ApT determina
panoramiche autoadattate e quindi
uniformemente nitide.
NewTom GO concilia massima
qualità dell’immagine con la più
bassa dose raggi. La tecnologia
CBCT a emissione pulsata riduce
considerevolmente la quantità di
raggi X necessaria per la scansione;
funzionalità autoadattive e specifici
protocolli ECO permettono di
adattare le emissioni alle dimensioni
del paziente e all’esigenza
diagnostica.
Catena immagine
Funzioni autoadattive
Imaging ad alta risoluzione
La fase di acquisizione dell’immagine
è affidata a un generatore raggi ad
alta frequenza con emissione pulsata
e ad un sensore a 16 bit unico per
2D e 3D. Una completa tecnologia di
ultima generazione al servizio della
diagnostica dentale.
NewTom GO dispone di funzionalità
autoadattive sia in fase di
acquisizione che di elaborazione
dell’immagine. Appositi filtri
compensano in modo automatico
le alterazioni generate da artefatti
o le criticità legate alla morfologia
del paziente, garantendo immagini
nitide e dettagliate sia 2D che 3D.
NewTom GO permette di ottenere
immagini 3D estremamente
dettagliate, fino a 80 μm, rendendo
visibili i più piccoli particolari
anatomici. Il medico potrà così
disporre di tutte le informazioni
necessarie per la diagnosi e
impostare il miglior trattamento.
Tutto in un solo software
Gestione e condivisione delle
immagini
Applicazioni specialistiche
Acquisizione ed elaborazione delle
immagini sono gestite da un unico,
potente, software: NNT. Interamente
progettato da NewTom. NNT dispone
di numerosi protocolli, sia 2D sia 3D,
che ottimizzano la scansione e la
resa visiva per agevolare la diagnosi e
impostare la migliore terapia.
NewTom GO è in grado di
comunicare sia con i gestionali
della clinica sia con sistemi di
terze parti. Controllo da consolle
virtuale in fase di acquisizione,
gestione ed elaborazione delle
immagini da diverse postazioni, una
reportistica accurata e un’assistenza
tecnica in controllo remoto fanno
sì che NewTom GO si inserisca
perfettamente nel workflow della
clinica.
NewTom GO è il dispositivo ideale
per implantologi, endodontisti,
parodontologi, chirurghi
maxillofacciali e radiologi. L’alta
qualità dell’immagine e protocolli
dedicati, infatti, rispondono alle
specifiche necessità di diversi profili
professionali.
2D/3D
LA MIGLIORE QUALITÀ
PER LA DIAGNOSTICA DENTALE
Funzione HiRes
Per studi approfonditi di dettagli anatomici, NewTom
GO dispone della funzione HiRes, che consente di
ottenere immagini in altissima definizione con voxel
size di ben 80 μm, anche con il FOV nativo 10x10 cm e
scansione ECO in soli 9,6s.
Funzione aMAR
(Auto-adaptive Metal Artifact Removal)
L’innovativa funzione aMAR (Autoadaptive Metal
Artifact Removal) è un algoritmo proprietario
(Patent Pending), sviluppato da NewTom, in grado
di rimuovere gli artefatti metallici generati da
amalgame o impianti che compromettono la qualità
aMAR
dell’immagine. aMAR agisce in modo automatico
e proporzionale alla quantità, alle dimensioni e
al numero degli elementi che causano artefatti,
generando un set di immagini aggiuntivo che
permette di perfezionare la diagnosi con una lettura
più accurata e attendibile.
La qualità dell’immagine è il requisito indispensabile per ottenere diagnosi certe, per questo NewTom investe in
innovazioni che conducano a soluzioni sempre più performanti.
NewTom GO dispone delle più avanzate tecnologie di acquisizione per immagini di qualità superiore. Specifici
algoritmi e protocolli, inoltre, assicurano una messa a fuoco ottimale e un altissimo livello di dettaglio.
aMAR
Catena di immagine
Funzione MultiPAN
La catena di immagine di NewTom GO è espressione di anni di esperienza nel settore dell’imaging. Il sensore di
Con una singola scansione, NewTom GO genera un
ultima generazione a 16 bit nativi, unico per il 2D e il 3D, consente di ottenere migliaia di sfumature di grigio per
set di cinque immagini panoramiche corrispondenti
immagini in altissima risoluzione, in tempi estremamente ridotti rispetto a dispositivi con doppio sensore.
a diversi piani focali, tra le quali l’operatore è
Il generatore raggi ad alta frequenza con emissione pulsata e regolazione fine della potenza offre un’ampia
in grado di individuare la più adatta in base
possibilità di scelta dei parametri e, con il controllo automatico dell’esposizione, permette di determinare sempre il
all’esigenza diagnostica.
settaggio più idoneo e massimizzare la qualità diagnostica.
DIAGNOSTICA EVOLUTA 3D
Dentizione completa adulto
10x10
Il FOV completo 10x10 cm ha l’ampiezza ideale per acquisire e visualizzare i rapporti degli ottavi inferiori e superiori
con l’intera dentizione, in adulti, senza che la qualità dell’immagine sia influenzata dalla presenza di artefatti da
Sensore
metallo o amalgama.
Il sensore 2D/3D a 16 bit nativi
consente di acquisire immagini con
65.536 livelli di grigio.
Dentizione completa bambino
8x7
NewTom GO consente immagini volumetriche altamente dettagliate in scala 1:1 e tutti i vantaggi di un’indagine
dinamica in 3D.
8 FOV per 4 modalità di acquisizione mettono a disposizione 32 programmi 3D. Il sistema Adaptive FOV permette
di scegliere la regione di interesse dal campo completo 10x10 cm a volumi limitati per ridurre l’area esposta.
Quattro modalità di scansione (alta o altissima risoluzione, bassa o bassissima dose) consentono di adattare le
emissioni all’effettiva necessità diagnostica.
Il FOV è adattabile al paziente per ridurre l’esposizione. Il FOV 8x7 cm consente una visione completa della
dentizione sui bambini, utile per l’accurata pianificazione di trattamenti a fini ortodontici o per la cura di patologie
più gravi, è ottimizzata in NewTom GO grazie anche alla ridotta incidenza degli artefatti. La radiologia a fascio conico
di NewTom GO e il software NNT dedicato forniscono un dataset completo di immagini modificabili anche
successivamente per rispondere alle esigenze del singolo caso.
Arcata superiore completa adulto bambino
Indagini locali superiori e inferiori
10x6
6x6
8x6
6x7
I FOV 10X6 cm e 8x6 cm sono utilizzabili per l’analisi di una parte anatomica, come un seno mascellare
L’importanza della visione del piccolo dettaglio in zone anatomiche limitate, così come tutte le
con rialzo idoneo all’inserimento di un impianto, NewTom GO viene incontro anche alle esigenze degli
problematiche legate all’endodonzia e periodonzia, trovano in NewTom GO il giusto strumento per una
implantologi per la valutazione del sito implantare e della sua densità.
diagnosi accurata, grazie all’alta risoluzione e alla collimazione dei piccoli FOV 6x7 cm e 6x6 cm.
Arcata inferiore completa adulto bambino
Studio seni mascellari adulto bambino
10x7
10x10
8x7
8x10
I FOV 10x7 cm e 8x7 cm sono pensati per l’analisi della regione mandibolare. In caso di canini inclusi, ove
Il FOV 10x10 cm e 8x10 cm sono ideali per una visione completa di seni mascellari e delle relative vie aeree,
occorre valutare il rapporto con il canale mandibolare e le strutture anatomiche vicine, NewTom GO permette
inclusa l’arcata superiore. NewTom GO è capace di adattarsi alle esigenze dell’utilizzatore con un’estrema
di ottenere immagini complete ed elaborarle in modo semplice e veloce, evidenziandone i punti di interesse.
semplicità di esecuzione ed elaborazione dell’esame, con varie modalità di visualizzazione.
IL MEGLIO DELL’IMAGING 2D
Articolazione
temporo-mandibolare
Il protocollo TMJ, specifico per lo studio
delle articolazioni temporo-mandibolari, in
un unico esame produce quattro proiezioni:
due laterali e due postero-anteriori, con
bocca aperta e chiusa.
Seni mascellari
Il programma SIN, per lo studio dei seni
mascellari, permette di ottenere viste
frontali e laterali ottimizzate grazie a uno
NewTom GO assicura una diagnostica 2D rapida, semplice e completa. Fino a 22 programmi permettono di
impostare l’esame 2D sulla base delle esigenze e della fase del trattamento.
NNT utilizza l’innovativa panoramica autoadattiva, che consente di ottenere rapidamente una visione sempre
ottimale e ottimizzata. La funzione MultiPAN, inoltre, permette di selezionare diversi piani focali per immagini
perfettamente adeguate all’esigenza diagnostica.
strato di fuoco progettato appositamente.
Panoramica adulto
Dentizione
I programmi di panoramica standard
Il programma per lo studio limitato alla
consentono di visualizzare in modo completo
dentizione intera o parziale, con proiezione
e accurato le arcate dentali, i seni mascellari e
ortogonale e aumentato segnale-rumore,
le articolazioni temporo-mandibolari,
per controlli parodontali e immagini
oltre che ridurre l’immagine a una specifica
altamente dettagliate.
zona anatomica.
Panoramica bambino
Bitewing
Il protocollo specifico per la panoramica
Il programma per lo studio delle corone
bambino con collimazione verticale
dentali con proiezione interprossimale
adatta il campo di vista e l’esposizione alle
ottimizzata, collimata a bassa dose.
dimensioni di pazienti in età pediatrica,
La qualità è paragonabile a un bitewing
riducendo la dose raggi.
intraorale, ma l’esame è meno invasivo
e più confortevole.
MINIMA DOSE A TUTELA DELLA SALUTE
SafeBeam™
La tecnologia SafeBeam™, messa a punto e brevettata da NewTom, salvaguarda la
salute del paziente e dell’operatore riducendo al minimo le emissioni di raggi X.
Questo esclusivo sistema adatta automaticamente la dose alle dimensioni anatomiche
del paziente. Grazie al SafeBeam™, NewTom GO controlla costantemente la potenza
e la qualità dei raggi X sia per l’acquisizione 3D che 2D. Ne risulta un contrasto
dell’immagine nitido e definito, indipendentemente dalle dimensioni e dalla densità
ossea del paziente, con un’esposizione autoadattata al paziente stesso, a vantaggio
della sua salute.
ECO SCAN e Adaptive FOV
L’elevata quantità di dati richiesta dall’imaging 3D comporta solitamente un’esposizione
maggiore ai raggi X. Per questa ragione NewTom ha applicato – per primo - all’imaging
dentale la soluzione CBCT a emissione pulsata, che riduce notevolmente la dose raggi.
Il protocollo 3D ECO SCAN con scansione ultra rapida (6,4s), inoltre, consente
6.4s
di effettuare indagini accurate minimizzando i tempi di emissione (1,6s), ed è
particolarmente utile per i controlli post-chirurgici o in qualunque caso si voglia ridurre
la dose al paziente.
Il 3D Adaptive FOV, infine, permette di scegliere tra diverse collimazioni per adulti e
bambini, e per analisi complete o parziali, in modo da adattare le dimensioni dell’area
irradiata.
ECOPan e collimazione variabile
NewTom GO offre una diagnostica 2D versatile con emissioni ridotte, che salvaguarda
il paziente senza interferire con la qualità dell’immagine. Il medico può infatti disporre
NewTom è da sempre attento alla salute del paziente e,
grazie al suo elevato know-how, offre la massima qualità
alla minima dose raggi.
NewTom GO adatta la quantità di raggi X in modo
ottimale a seconda dell’esigenza diagnostica e in base
al protocollo selezionato; inoltre dispone di sistemi
automatici autoadattivi che riducono il rischio di
sovraesposizione e ottimizzano l’esposizione a beneficio
del paziente.
di programmi panoramici differenziati con collimazione variabile per adulti e bambini,
completi o parziali per la sola dentizione o viste bitewing, così come di studi di
6.6s
articolazioni temporo-mandibolari e viste dei seni mascellari, sempre con un ottimale
rapporto tra emissioni e qualità dell’immagine.
NewTom GO è dotato inoltre del protocollo di scansione ECOPan a 6.6s che dà la
possibilità di impostare una scansione ultra rapida e ridurre ulteriormente la dose raggi.
AUTOADATTIVO, PER RISULTATI CERTI
Le impostazioni autoadattive di NewTom GO garantiscono la corretta esecuzione dell’esame, assicurando
la massima resa visiva delle immagini con emissioni adeguate all’esigenza diagnostica. Allo stesso modo, il
posizionamento e la centratura del paziente sono guidati per una perfetta messa a fuoco. Funzioni evolute, inoltre,
evitano la necessità di ripetere la scansione.
Consolle virtuale
Il processo di acquisizione è semplice e intuitivo.
L’operatore è guidato passo-passo da una
consolle virtuale (su PC o iPAD) durante ogni
fase, dalla scelta dell’esame al posizionamento
paziente fino all’avvio ed esecuzione della
scansione.
Autoadaptive
Panoramic Treatment
L’innovativa funzione ApT consente di ottenere in
modo completamente automatico immagini PAN
autoadattate chiare e uniformi. Messa a fuoco,
luminosità, contrasto e filtri, infatti, si adattano
automaticamente alle diverse aree anatomiche
e ai rispettivi tessuti, assicurando sempre la
migliore resa visiva.
Verifica della
centratura
Prima di avviare la scansione 3D è possibile
(se lo si desidera) verificare la centratura
del paziente da PC ed eventualmente
correggerla grazie a due immagini scout, una
latero-laterale e una antero-posteriore.
Allineamento
guidato
Tre guide laser permettono un allineamento
preciso del paziente che, grazie all’ampio
specchio frontale, è facilitato nel trovare la
giusta postura, sotto controllo dell’operatore.
La movimentazione del dispositivo può
avvenire tramite comoda tastiera a bordo
macchina e App dedicata per iPhone e Android.
ERGONOMIA E STABILITÀ
Posizionamento perfetto
La stabilità del paziente è indispensabile per
un’adeguata messa a fuoco, ed è dunque un fattore
che influisce notevolmente sulla qualità dell’immagine.
Per questa ragione NewTom GO dispone di tutti gli
strumenti per assicurare un posizionamento preciso,
stabile e confortevole.
L’entrata e la visuale sono facilitate da una posizione
angolata del braccio rotante.
La colonna, con motorizzazione a due velocità, si adatta
all’altezza del paziente. La stabilità è garantita da 5 punti
di appoggio: craniostato con 3 alette autostabilizzanti
(due laterali e una frontale), morso e mentoniera. Inoltre
due solide maniglie in metallo sulla colonna agevolano
il paziente e contribuiscono a conservare la corretta
postura in ogni circostanza, preservando la stabilità.
Il craniostato e il morso possono essere riposizionati
verso lato destro o sinistro, per acquisire 3D FOV parziali
decentrati sempre con garanzia di massima stabilità.
Con NewTom GO, il flusso operativo è semplificato e ottimizzato grazie a un’ergonomia studiata per garantire
un posizionamento ottimale e stabile del paziente, che ne consente l’aggiustamento in macchina col massimo
comfort. La struttura, funzionale alle esigenze quotidiane della clinica, crea le condizioni perfette per ottenere un
risultato certo e costante in ogni circostanza.
Accesso facilitato
NewTom GO garantisce massima funzionalità ergonomica in ogni circostanza: un’ampia
escursione della colonna e il posizionamento paziente immediato e senza impedimenti
rendono agevole l’accesso anche per pazienti con difficoltà motorie o su carrozzina.
NNT, UN SOFTWARE UNICO
Simulazione
Implantare
NNT consente di elaborare velocemente i dati 3D
con rappresentazioni altamente realistiche, che
semplificano la lettura e sulla base delle quali
è possibile eseguire simulazioni con impianti
in libreria o personalizzati. Funzioni evolute
permettono di valutare qualità dell’osso (con
scala MISCH) e strutture anatomiche, definendo
il migliore impianto e il rispettivo asse di
inserzione.
NNT, il software interamente progettato da NewTom, racchiude tutte le applicazioni necessarie per eseguire
l’esame, elaborare le immagini 2D/3D e condividerle.
Numerose modalità applicative e funzioni rispondono alle specifiche necessità di implantologi, endodontisti,
parodontologi, chirurghi maxillofacciali e radiologi, permettendo di pianificare il trattamento in seguito a una
completa e accurata valutazione del caso.
NIP
L’immagine 3D può essere utilizzata per
pianificazioni implantari avanzate. Un apposito
software, NIP, simula il posizionamento
dell’impianto su modelli tridimensionali che
tengono conto anche della densità ossea e
della posizione del canale mandibolare: questo
permette al medico di intervenire sulla base di
una valutazione complessiva e dettagliata che
agevola il posizionamento della protesi progettata
(importabile in formato STL), scegliendo il migliore
allineamento e tipo di impianto anche sulla base
dello spessore della gengiva. È così possibile
generare una dima chirurgica accurata e precisa.
In un solo software tutte le soluzioni per
l’imaging 2D/3D, perfettamente integrate nel
workflow della clinica.
CONNETTIVITÀ COMPLETA
Il controllo dell’acquisizione può avvenire da remoto grazie a un pannello di controllo virtuale
disponibile per PC, laptop, tablet Windows, in modo da consentire l’impostazione dell’esame da
qualsiasi postazione. Inoltre, grazie alle comoda APP per iPAD è possibile selezionare l’esame e
impostare il protocollo più adatto all’esigenza diagnostica desiderata. Infine grazie alla comoda
APP per SmartPhone è possibile regolare il posizionamento della macchina adattandola al
paziente, senza necessariamente dover usare la tastiera a bordo.
PC, Laptop, Tablet (WIN) - iPAD - iPhone, “Android” Phone
EM
O
T UA L E
PAC S
/
RIS
Sistema aperto, che consente di interfacciarsi in modo rapido ed
efficace ai principali software di gestione dello studio odontoiatrico
tramite varie modalità standard VDDS, TWAIN e/o personalizzate.
A
OT
SI ST
DE
EM
I IN
FO
RM
A
GE
SO
LL
TI
AS
SIS
TE
NZ
A
R
C
S
ON
VIR
LLE
TO C L I N I C O
RA
T TA
IT
3D
ID
M
IO
NE
SIS
IM M
TE
FR
:1
A1
MP
ST
AG I N I 2 D /3 D
VISUALIZZAZIONE
ED ELABORAZIONE
MULTIPOSTAZIONE
S
N
CA
PR
I
E SA N T E R
TRI
CI
A
S TA
GE
AL
T
DI R I D
AC ISP
QU OS
ISI ITIVI
ZIO
NE
Con Interfaccia TWAIN e import Dati DICOM 3.0, NNT consente di gestire immagini
provenienti da altri dispositivi di acquisizione 2D e 3D, garantendo di gestire ed
elaborare immagini con un unico potente software in modo semplice e intuitivo.
Telecamere intraorali - Sensori radiografici intraorali
Lettori lastrine ai fosfori
Sistemi PAN/CPEH - Dispositivi 3D (CBCT e MSCT)
Per i professionisti che necessitano di
elaborazioni dedicate, al fine di ottenere
protocolli di trattamento specialistici necessari
per fini protesici, implantologici, ortodontici o
per la chirurgia ortognatica e maxillofacciale.
È possibile inviare in modo rapido i dati
acquisiti in formato standard DICOM 3.0.
Progetto chirurgia implantare
Progetto trattamento ortodontica
Progetto chirurgia maxillofacciale
Progetto protesico estetico-funzionale
MEN
REP O R TISTIC
VIEWER
Dispone di un completo e flessibile strumento
di reportistica che consente di archiviare e
condividere il caso refertato con il paziente in
modo rapido, sia a colori su carta fotografica
che in livelli di grigio in trasparenza su supporto
equivalente a lastra radiologica.
DI
SOF T WARE
IONE
P I A N I FI C A Z
IC A
S PE C I A L I S T
VI
3 D/ 2
D
La condivisione del risultato dell’esame è
possibile in formato elettronico su
CD/DVD, chiavetta hardware, o
semplicemente in una cartella di rete con
un visualizzatore completo e performante. Si
ha così la possibilità di analizzare il caso con
tutte le potenzialità di NNT.
CD/DVD - MemoriaUSB - Cartella di rete
2D/3D
E
AR
W ALI
F T ION DIO
U
ST ST
O
Grazie alla connettività ethernet del dispositivo è possibile
accedere in qualsiasi momento al dispositivo ed effettuare
assistenza tecnica direttamente sulla macchina anche
in remoto, al fine di monitorarne lo stato, individuare
eventuali problemi e/o aggiornare il firmware e/o il
software qualora necessario.
Sistema certificato IHE che consente una comunicazione efficiente con i nodi
DICOM, come sistemi RIS/PASC e stampanti DICOM, tramite tutti i protocolli
DICOM (Worklist, Storage/Commitment, MPPS, Query/Retrive, Print).
Dicom Work-list - Dicom Store - Dicom Commitment
Dicom MPPS - Dicom Query-Retrive - Dicom Print
N
ER
Tramite il software specialistici (come il NIP) è
possibile segmentare il volume ricostruito ed
esportare in formato STL le superfici che possono
essere utili per pianificazione, progetto, realizzazione
del trattamento, permettendo di realizzare manufatti
3D come modelli, dime o protesi dentali.
3D
Tramite il software specialistici (come il NIP) è possibile gestire dati
stereolitografici provenienti da scanner ottici extraorali, che digitalizzano
modelli o impronte, e/o intraorali per ottenere impronte digitali da
sovrapporre al dato volumetrico. Questo consente di ottimizzare il
trattamento e interfacciarsi ai CAD dentali di pianificazione protesica.
Un database condiviso sulla rete locale consente l’archiviazione di vari documenti e immagini relativi
agli esami del paziente, in modo che possano essere elaborati e visualizzati da qualsiasi postazione
di lavoro. In sistema di partizione ne consente la delocalizzazione su diverse cartelle di archiviazione
e la protezione con password per diversi utilizzatori, limitando l’accesso ai soli dati presenti in
quell’archivio. Database MultiUtente - Visualizzazione MultiPostazione
SPECIFICHE TECNICHE
Tipo
Panoramica adulto e bambino, ECOPAN, MultiPAN,
Dentizione, Bitewing, Seni mascellari PA e LL (Destro
e sinistro), Articolazione Temporo-Mandibolare (2 x
LL +2 x PA) bocca aperta e chiusa.
Studio completo delle 2 arcate in singola scansione
per adulto e bambino con collimazione ridotta. Studi
del distretto mascellare con seni mascellari. Studi
localizzati alla regione di interesse.
Esame bambino
Si
Si
Risoluzione massima
da 5 a 7 lp/mm
Voxel 80 μm (spessore minimo della sezione)
Campo di vista massimo (mm)
280 (lunghezza); 150 (altezza)
102 (diametro); 96 (altezza)
Campi di vista ridotti (cm)
6 x 12,5 (Child); 6 x 9 (Dentition bitewing)
10x10 - 10x7 - 10x6 - 8x10 - 8x7 - 8x6 - 6x7 - 6x6
Dimensioni massime dati immagine
280 (lunghezza); 150 (altezza)
102 (diametro); 96 (altezza)
Dimensioni massime dati immagine
7,5 MB
720 MB
Ingrandimento
PAN 1,2 - 1,3
1a1
Tempo di scansione
PAN 12s (STD.) – 6,6s (ECO)
HiRes 16,8s (Regular) - 9,6s (ECO)
STD 11,2s (Regular) - 6,4s (ECO)
Tempi minimi visualizzazione immagine
RealTime
15 s
Filtri evoluti
ApT (Autoadaptive Panoramic Treatment)
aMAR (Autoadaptive Metal Artifact Removal)
657
(25.9)
INSTALLAZIONE
Ingombro operativo minimo richiesto
872 mm (L) x 1101 mm (P)
Dimensioni imballo (L)x(P)x(H) in mm
Box1 930x690x960 + Box2 1860x355x350
Peso
90 Kg (199lb)
Accessori
Base autoportante
ERGONOMIA
Allineamento paziente
3 Guide laser
Fissaggio paziente
5 Punti
Regolazioni
Tastiera a bordo macchina e/o iPhone/Android Phone - Altezza motorizzata 2 velocità
Selezione esame
Consolle virtuale su PC, tablet windows e/o iPad
Note
Accesso facilitato per pazienti con sedia a rotelle
MIN 1664 / 2284 MAX
(65.5 / 89.9)
3D
40
(1.6)
2D
MIN 1070 / 1680 MAX
(42.1 / 66.5)
IMMAGINI
790
(31.1)
Connessioni
LAN / Ethernet
Software
NNT
Protocolli supportati
DICOM 3.0, TWAIN, VDDS
Nodi DICOM
IHE certification (Print; Storage Commitment; WorkList; MPPS; Query Retrieve)
App
Compatibilità con iPad e iPhone
234
(9.2)
CONNETTIVITÀ
Dimensioni in millimetri
(dimensioni in pollici)
872
(34.3)
Tensione anodica
2D mode: 60 kV – 85 kV (step 1KV); 3D mode: 90 kV (Pulsed mode)
Corrente anodica
4 mA - 15mA
Macchia focale
0,6 mm (IEC 60336)
Controllo esposizione
SafeBeamTM
Massima potenza di ingresso anodica
continua
42W (1:20 a 85kV/10mA)
Filtrazione inerente
6 mm Al eq. (a 90 kV)
868
(34.2)
RILEVATORE
Tipo di rilevatore
Silicio Amorfo (CSI)
Campo dinamico
16 bit (65.536 Livelli di grigio)
436
(17.2)
664
(26.1)
ALIMENTAZIONE
Tensione | Frequenza
115 - 240 Vac, +/- 10% | 50/60 Hz +/- 2 Hz
Corrente massima assorbita a picchi
temporanei
20A a 115V; 12A a 240V
Corrente assorbita in modalità standby
Massimo 0,5A (240V); 1A (115V)
Note
Adattamento automatico tensione e frequenza
Specifiche soggette a cambiamenti senza preavviso.
1101
(43.3)
Potenziale costante (DC)
748
(29.5)
Tipo di generatore
898
(35.4)
GENERATORE RAGGI X
0051
