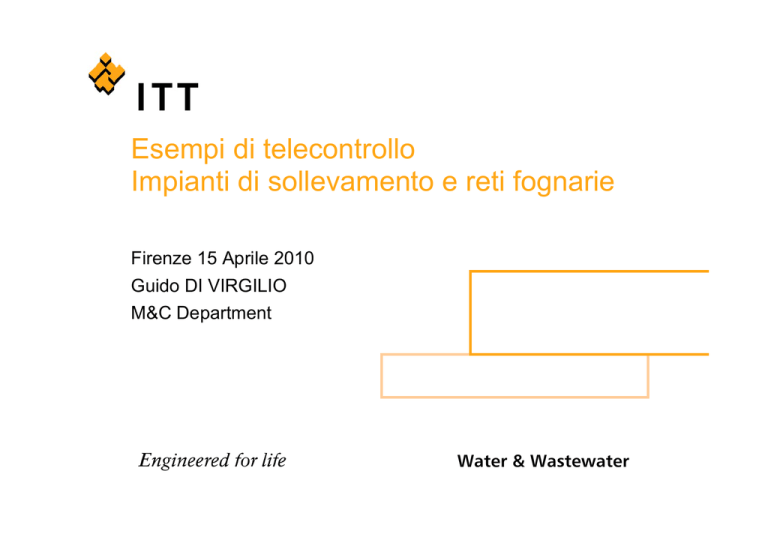

Esempi di telecontrollo
Impianti di sollevamento e reti fognarie
Firenze 15 Aprile 2010
Guido DI VIRGILIO
M&C Department
Water & Wastewater
ITT WWW - Telecontrollo
RTUs
Scada
Low Power RTUs
Communication
Water & Wastewater
ITALIA - Reparto Telecontrollo & Strumentazione
APP 500
Sensori e strumentazione
Dispositivi di comunicazione
Controllori (RTU)
Modems
APP 700
Radio
ENM10
WE72
LSU100 LTU501
Sistemi di supervisione
Magnetici
MAS 700
Quadri elettrici
Analisi
Servizi
VFDs
FGC 300
APP 500
APP 700
ACS 550
PS 200
Water & Wastewater
Miglioramenti ottenuti
TEMPESTIVITA’: intervento quando l’allarme si verifica non a seguito
di segnalazione da parte degli utenti
OTTIMIZZAZIONE COSTI TRASPORTO E PERSONALE
CERTEZZA DEI DATI: tutti i dati operativi della stazione sono
memorizzati in un database
ANALISI STORICA: i dati memorizzati nel database permettono
l’analisi della rete fognaria
STANDARDIZZAZIONE: i quadri sono stati costruiti allo stesso modo,
con le stesse funzionalità
SEMPLICITA’: l’operatore ha un modo uniforme di utilizzare gli
impianti
Water & Wastewater
Tipologia di applicazioni
Reti GSM DATI
Reti LAN
Reti GPRS / UMTS
Soluzioni ITT (Gprs, Telecontrollo Misto)
Comune di Arzachena
Water & Wastewater
Telecontrollo su rete GSM DATI
Struttura del sistema
stazioni di sollevamento
– da 2 a 4 pompe standard
– >4 pompe con applicazioni custom
– depuratori
Rete GSM
Machine to Machine
Centri di Controllo:
– collegato alle stazioni
– offline per operazioni di
manutenzione
Distribuzione allarmi
– via SMS direttamente dalle RTU
– tramite lista di distribuzione da
Centro di Controllo
Water & Wastewater
Alcune installazioni
Un Centro di Controllo
BETA TESTER
30 Stazioni periferiche + 4 pluviom.
Interfaccia Palmare
Due Centri di Controllo
40 Stazioni periferiche
ZIP
Padova
Un Centro di Controllo
Un Centro di Controllo
12 Stazioni periferiche
60 Stazioni periferiche
Un Centro di Controllo
15 Stazioni periferiche
Un Centro di Controllo
49 Stazioni periferiche
Water & Wastewater
Esempi di quadri elettrici
Quadro elettrico di potenza, automazione locale
e telecontrollo realizzato su specifica AVS
Water & Wastewater
Esempi di quadri elettrici
Quadro elettrico di sola automazione locale e
telecontrollo realizzato su specifica AVS affiancato
a quadro di potenza esistente
Water & Wastewater
Sollevamento Ponte Metauro - ASET Fano (PU)
prima…
dopo…
Water & Wastewater
Piazzale di esazione SESTO S.GIOVANNI (Vasca A)
Integrazione ITT FLYGT
Quadri esistenti
Water & Wastewater
Telecontrollo su rete LAN
Struttura del sistema
Stazioni di sollevamento
– Centraline tipo FGC / APP500 /
APP700
– Utilizzo di convertitori seriale / ethernet
per FGC / APP500
– Porta ethernet interna per APP700
Rete LAN
– Connessioni di tipo CLIENT (IP
dinamico) o SERVER (IP statico)
LAN
LAN
LAN
LAN
192.168.1.1
192.168.1.2
192.168.1.3
192.168.1.4
Centro di Controllo:
– collegato alle stazioni su indirizzo IP
– IP Statico / Dinamico (DHCP)
RS 232
RS 232
RS 232
RS 232
Distribuzione allarmi locale via e-mail
Distrubuzione allarmi remota via SMS
con modem GSM
Water & Wastewater
Ospedale S.BORTOLO – ULSS 6 Vicenza
Water & Wastewater
Fincantieri – Cantiere di Marghera (VE)
Water & Wastewater
Telecontrollo su rete GPRS
SCADA
Postazione centrale
OPC client
OPC Server
xyz
OPC Server
COMLI
LAN
Accesso ADSL con
indirizzo IP statico e
pubblico
Router GPRS
con indirizzo
IP statico
RTU o PLC di
marche varie
Intranet GORI
Rete GPRS
Altre periferiche
con indirizzo IP
(telecamere, ecc)
Rete con APN privato
(indirizzi IP statici
sulle SIM periferiche)
Server RADIUS per la
certificazione degli
indirizzi IP
Router GPRS
con indirizzo IP
statico
RTU della serie FMC,
APP500, APP700
Water & Wastewater
Telecontrollo su rete GPRS/UMTS (ITT)
AquaView
SCADA
AquaView CENTRAL
OPC DA
Server
(iFix
InTouch
Citect…)
Accesso ADSL con
indirizzo IP statico e
pubblico
ROUTER
Internet
Router 3G
(firewall,
dyndns,
routing
table)
RTU (FMC,
APP500,
APP700)
Rete GPRS / UMTS
Altri dispositivi (webcam,
controllo accessi, ecc…)
Rete con APN
standard (TIM,
Vodafone, Wind, 3)
Modem GPRS
(gestione
stack TCP/IP)
RTU (FMC, APP500,
APP700)
Water & Wastewater
Soluzione telecontrollo misto (ITT + altri produttori)
ABBANOA
TEST
Centro di Controllo
Alto Adriatico
Depuratore di TRIESTE - Zaule
PSTN
Sollevamento S.ELIA
AquaView
InnoSuite
AquaView CENTRAL
Rete RTU
Altri produttori
(COMLI
Modbus
DNP-3)
Caliterna Bianche
GSM
Alto Adriatico
PSTN
Caliterna Nere
Santa Barbara
PSTN
Rete RTU
ITT Water & WasteWater
(AquaCom)
Rio Ospo
PSTN
GSM
Comune di MUGGIA (TS)
Caliterna Magra
Piazza Repubblica
GSM
GSM
Sollevamenti Fognari
Water & Wastewater
Comune di Arzachena (OT)
Il sistema prevede la gestione e supervisione dell’impianto di depurazione (circa
80.000 AE) di Arzachena, delle 17 stazioni di sollevamento esterne e del laghetto di
accumulo per il riutilizzo delle acque depurate.
La configurazione della periferica a servizio del depuratore è:
272 DI
72 DO
36 AI
8 AO
TOTALE 388 I/O
Per ogni stazione periferica esterna invece la configurazione è:
16 DI
8 DO
4 AI
Water & Wastewater
Struttura del sistema
CENTRO DI CONTROLLO
ALLARMI
RAPPORTI
TREND
UPS
UPS
RS-232
Rete GSM
Machine to Machine
DEPURATORE
INOLTRO ALLARMI SMS
(lista di reperibilità)
STAZIONE 1
STAZIONE 17
LAGHETTO
Water & Wastewater
Mappa principale
Da questa pagina
sinottica è possibile
attivare la
comunicazione con le
postazioni
periferiche, cliccando
sul simbolo
Water & Wastewater
Arrivo - Grigliatura - Dissabbiatura
Si visualizzano i dati
principali di
funzionamento
(portate e analisi)
Si visualizzano tutti
gli stati ed allarmi dei
macchinari.
E’ possibile
comandare
manualmente l’avvio
delle macchine
mediante l’apposita
finestra di dialogo.
Water & Wastewater
Aereazione A / B (2 linee)
Si visualizzano i dati
principali di
funzionamento (portate
e analisi)
Si visualizzano tutti gli
stati ed allarmi dei
macchinari.
Si effettua la gestione
delle soffianti e delle
valvole di regolazione in
base al valore medio
rilevato delle 3 misure di
ossigeno disciolto
Water & Wastewater
Decantazione - Sedimentatori
Si visualizzano i dati
principali di
funzionamento.
Si visualizzano tutti
gli stati ed allarmi dei
macchinari.
Le pompe di ricircolo
fanghi vengono
azionate in base a
soglie di portata in
ingresso all’aerazione,
le pompe di supero e
surnatanti vengono
azionate con logica
pausa-lavoro.
Water & Wastewater
Clorazione - Filtrazione
Si visualizzano i dati
principali di
funzionamento
(portate, livelli, analisi)
Si visualizzano tutti gli
stati ed allarmi dei
macchinari.
Si effettua la gestione
dei pompaggi fino al
laghetto di accumulo
per il riutilizzo irriguo
delle acque.
E’ possibile comandare
manualmente l’avvio
delle macchine
mediante l’apposita
finestra di dialogo.
La regolazione delle
dosatrici reagenti è
effettuata in maniera
proporzionale sulla
base del liquame
trattato
Water & Wastewater
Trattamento Fanghi
I macchinari inerenti la
disidratazione fanghi
sono gestiti da
automatismi locali, a
centro di controllo
vengono visualizzati
gli stati e gli allarmi
Water & Wastewater
Bottini – Cabina – Gruppo elettrogeno
La gestione del
compressore
d’aerazione è
effettuata in base a
soglie di alto e basso
ossigeno, mentre le
dosatrici soda sono
regolate con funzione
PID in base ad un
setpoint di PH
desiderato.
Water & Wastewater
Gestione laghetto di accumulo acqua per irrigazione
TELEBLOCCO
GSM
STAZIONE
LAGHETTO
STAZIONE
DEPURATORE
Si rappresenta la configurazione idraulica del sistema di
alimentazione del laghetto d’accumulo delle acque depurate, per
uso irriguo.
L’implementazione del telecontrollo ha permesso una corretta
gestione del pompaggio e accumulo, senza ricorrere a soluzioni
radio o cablate.
