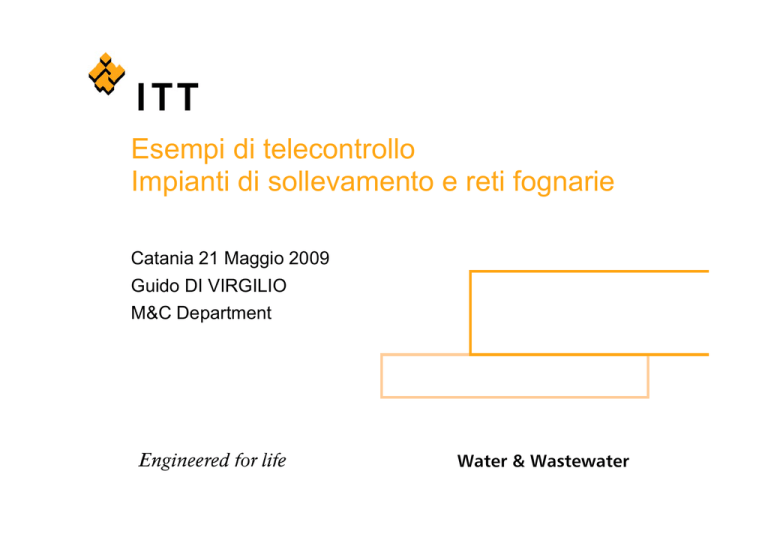

Esempi di telecontrollo Impianti di sollevamento e reti fognarie Catania 21 Maggio 2009 Guido DI VIRGILIO M&C Department Water & Wastewater ITT WWW - Telecontrollo RTUs Scada Low Power RTUs Communication Water & Wastewater ITALIA - Reparto Telecontrollo & Strumentazione APP 500 Sensori e strumentazione Dispositivi di comunicazione Controllori (RTU) Modems APP 700 Radio ENM10 WE72 LSU100 LTU501 Sistemi di supervisione Magnetici MAS 700 Quadri elettrici Analisi Servizi VFDs FGC 300 APP 500 APP 700 ACS 550 PS 200 Water & Wastewater Miglioramenti ottenuti TEMPESTIVITA’: intervento quando l’allarme si verifica non a seguito di segnalazione da parte degli utenti OTTIMIZZAZIONE COSTI TRASPORTO E PERSONALE CERTEZZA DEI DATI: tutti i dati operativi della stazione sono memorizzati in un database ANALISI STORICA: i dati memorizzati nel database permettono l’analisi della rete fognaria STANDARDIZZAZIONE: i quadri sono stati costruiti allo stesso modo, con le stesse funzionalità SEMPLICITA’: l’operatore ha un modo uniforme di utilizzare gli impianti Water & Wastewater Tipologia di applicazioni Reti GSM DATI Reti LAN Reti GPRS / UMTS Soluzioni ITT (Gprs, Telecontrollo Misto) Comune di Arzachena Water & Wastewater Telecontrollo su rete GSM DATI Struttura del sistema stazioni di sollevamento – da 2 a 4 pompe standard – X pompe con applicazioni custom – depuratori Rete GSM Machine to Machine Centri di Controllo: – collegato alle stazioni – offline per operazioni di manutenzione Distribuzione allarmi – via SMS direttamente dalle RTU – tramite lista di distribuzione da Centro di Controllo Water & Wastewater Alcune installazioni Un Centro di Controllo 25 Stazioni periferiche Due Centri di Controllo 40 Stazioni periferiche Un Centro di Controllo Un Centro di Controllo 60 Stazioni periferiche 49 Stazioni periferiche Un Centro di Controllo 12 Stazioni periferiche Un Centro di Controllo 15 Stazioni periferiche Water & Wastewater Esempi di quadri elettrici Quadro elettrico di potenza, automazione locale e telecontrollo realizzato su specifica AVS Water & Wastewater Esempi di quadri elettrici Quadro elettrico di sola automazione locale e telecontrollo realizzato su specifica AVS affiancato a quadro di potenza esistente Water & Wastewater Sollevamento Ponte Metauro - ASET Fano (PU) prima… dopo… Water & Wastewater Piazzale di esazione SESTO S.GIOVANNI (Vasca A) Integrazione ITT FLYGT Quadri esistenti Milano-Serravalle Water & Wastewater Saline (CBC) CANALE B DUE Mazzocco (CBC) CANALE B UNO CANALE B ZERO B Zero CANALI BARDET 1 e 2 Canali principali rete fognaria di PESCARA e MONTESILVANO Water & Wastewater B Zero V.del Concilio Bardet 2 Bardet 1 Rampigna V. le Mainarde IS 2 Capacchietti IS 4 IS 5 ISD Depuratore Blocchi rete fognaria di PESCARA Water & Wastewater Rete di SILVI Silvi 2 Saline (CBC) Via Aldo Moro Saline 1 Via Petrarca Saline 2 Via Piceni Via Tamigi Depuratore Blocchi rete fognaria di MONTESILVANO Water & Wastewater Telecontrollo su rete LAN Struttura del sistema 15 stazioni di sollevamento – Centraline tipo FGC – 2 pompe – Max 3,5 Kw Rete LAN Ospedale – Utilizzo di convertitor seriale / ethernet – IP Statici LAN LAN LAN LAN RS 232 RS 232 RS 232 RS 232 Centro di Controllo: – collegato alle stazioni tramite porte seriali virtuali – IP Statico Distribuzione allarmi locale Water & Wastewater Mappa principale Water & Wastewater Telecontrollo su rete GPRS SCADA Postazione centrale (sistema realizzato da PROTEO - CT) OPC client OPC Server xyz OPC Server COMLI LAN Accesso ADSL con indirizzo IP statico e pubblico Router GPRS con indirizzo IP statico RTU o PLC di marche varie Intranet GORI Rete GPRS Altre periferiche con indirizzo IP (telecamere, ecc) Rete con APN privato (indirizzi IP statici sulle SIM periferiche) Server RADIUS per la certificazione degli indirizzi IP Router GPRS con indirizzo IP statico RTU della serie FMC, APP500, APP700 Water & Wastewater Telecontrollo su rete GPRS (ITT) AquaView SCADA AquaView CENTRAL OPC DA Server (iFix InTouch Citect…) ROUTER Internet Accesso ADSL con indirizzo IP statico e pubblico Rete GPRS Rete con APN standard (TIM, Vodafone, Wind, 3) Modem GPRS (gestione stack TCP/IP) RTU della serie FMC, APP500, APP700 Water & Wastewater Test ACEA ATO 2 Roma Nord AquaView AquaView CENTRAL SCADA OPC DA Server (iFix vers. 3.5 OPC Client 7.3.3) Rete GSM Machine to Machine Via Dorno Via Ferloni Castel Giubileo Water & Wastewater Soluzione telecontrollo misto (ITT + altri produttori) ABBANOA TEST Centro di Controllo Alto Adriatico Depuratore di TRIESTE - Zaule PSTN Sollevamento S.ELIA AquaView InnoSuite AquaView CENTRAL Rete RTU Altri produttori (COMLI Modbus DNP-3) Caliterna Bianche GSM Caliterna Nere Lega Navale PSTN PSTN Santa Barbara Rete RTU ITT Water & WasteWater (AquaCom) Rio Ospo GSM PSTN Comune di MUGGIA (TS) Caliterna Magra Piazza Repubblica GSM GSM Sollevamenti Fognari Water & Wastewater Comune di Arzachena (OT) Il sistema prevede la gestione e supervisione dell’impianto di depurazione (circa 80.000 AE) di Arzachena, delle 17 stazioni di sollevamento esterne e del laghetto di accumulo per il riutilizzo delle acque depurate. La configurazione della periferica a servizio del depuratore è: 272 DI 72 DO 36 AI 8 AO Per ogni stazione periferica esterna invece la configurazione è: 16 DI 8 DO 4 AI Water & Wastewater Struttura del sistema CENTRO DI CONTROLLO ALLARMI RAPPORTI TREND UPS UPS RS-232 Rete GSM Machine to Machine DEPURATORE INOLTRO ALLARMI SMS (lista di reperibilità) STAZIONE 1 STAZIONE 17 LAGHETTO Water & Wastewater Mappa principale Da questa pagina sinottica è possibile attivare la comunicazione con le postazioni periferiche, cliccando sul simbolo Water & Wastewater Arrivo - Grigliatura - Dissabbiatura Si visualizzano i dati principali di funzionamento (portate e analisi) Si visualizzano tutti gli stati ed allarmi dei macchinari. E’ possibile comandare manualmente l’avvio delle macchine mediante l’apposita finestra di dialogo. Water & Wastewater Aereazione A / B (2 linee) Si visualizzano i dati principali di funzionamento (portate e analisi) Si visualizzano tutti gli stati ed allarmi dei macchinari. Si effettua la gestione delle soffianti e delle valvole di regolazione in base al valore medio rilevato delle 3 misure di ossigeno disciolto Water & Wastewater Decantazione - Sedimentatori Si visualizzano i dati principali di funzionamento. Si visualizzano tutti gli stati ed allarmi dei macchinari. Le pompe di ricircolo fanghi vengono azionate in base a soglie di portata in ingresso all’aerazione, le pompe di supero e surnatanti vengono azionate con logica pausa-lavoro. Water & Wastewater Clorazione - Filtrazione Si visualizzano i dati principali di funzionamento (portate, livelli, analisi) Si visualizzano tutti gli stati ed allarmi dei macchinari. Si effettua la gestione dei pompaggi fino al laghetto di accumulo per il riutilizzo irriguo delle acque. E’ possibile comandare manualmente l’avvio delle macchine mediante l’apposita finestra di dialogo. La regolazione delle dosatrici reagenti è effettuata in maniera proporzionale sulla base del liquame trattato Water & Wastewater Trattamento Fanghi I macchinari inerenti la disidratazione fanghi sono gestiti da automatismi locali, a centro di controllo vengono visualizzati gli stati e gli allarmi Water & Wastewater Bottini – Cabina – Gruppo elettrogeno La gestione del compressore d’aerazione è effettuata in base a soglie di alto e basso ossigeno, mentre le dosatrici soda sono regolate con funzione PID in base ad un setpoint di PH desiderato. Water & Wastewater Gestione laghetto di accumulo acqua per irrigazione TELEBLOCCO GSM STAZIONE LAGHETTO STAZIONE DEPURATORE Si rappresenta la configurazione idraulica del sistema di alimentazione del laghetto d’accumulo delle acque depurate, per uso irriguo. L’implementazione del telecontrollo ha permesso una corretta gestione del pompaggio e accumulo, senza ricorrere a soluzioni radio o cablate. Water & Wastewater Water & Wastewater
