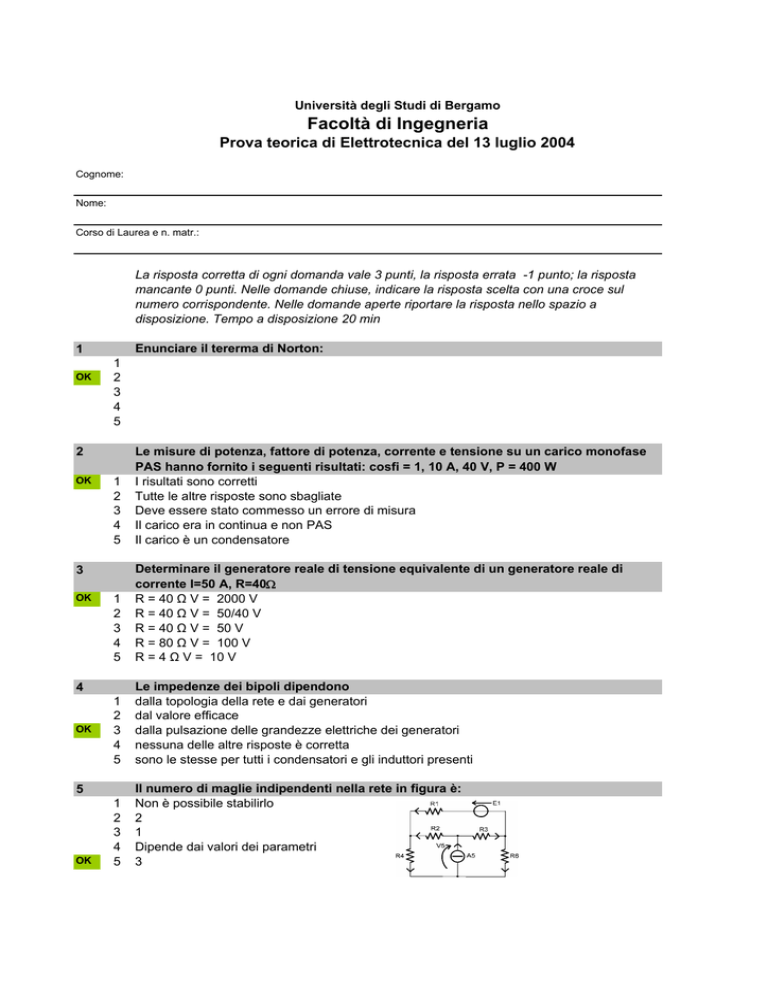

Prova teorica di Elettrotecnica del 13 luglio 2004
Cognome:
Nome:
Corso di Laurea e n. matr.:
La risposta corretta di ogni domanda vale 3 punti, la risposta errata -1 punto; la risposta
mancante 0 punti. Nelle domande chiuse, indicare la risposta scelta con una croce sul
numero corrispondente. Nelle domande aperte riportare la risposta nello spazio a
disposizione. Tempo a disposizione 20 min
Enunciare il tererma di Norton:
1
OK
1
2
3
4
5
2
OK
1
2
3
4
5
Le misure di potenza, fattore di potenza, corrente e tensione su un carico monofase
PAS hanno fornito i seguenti risultati: cosfi = 1, 10 A, 40 V, P = 400 W
I risultati sono corretti
Tutte le altre risposte sono sbagliate
Deve essere stato commesso un errore di misura
Il carico era in continua e non PAS
Il carico è un condensatore
1
2
3
4
5
Determinare il generatore reale di tensione equivalente di un generatore reale di
corrente I=50 A, R=40Ω
R = 40 Ω V = 2000 V
R = 40 Ω V = 50/40 V
R = 40 Ω V = 50 V
R = 80 Ω V = 100 V
R = 4 Ω V = 10 V
1
2
3
4
5
Le impedenze dei bipoli dipendono
dalla topologia della rete e dai generatori
dal valore efficace
dalla pulsazione delle grandezze elettriche dei generatori
nessuna delle altre risposte è corretta
sono le stesse per tutti i condensatori e gli induttori presenti
1
2
3
4
5
Il numero di maglie indipendenti nella rete in figura è:
Non è possibile stabilirlo
2
1
Dipende dai valori dei parametri
3
3
OK
4
OK
5
OK
6
OK
1
2
3
4
5
Descrivere il metodo delle correnti di maglia
7
OK
1
2
3
4
5
8
OK
1
2
3
4
5
1
2
3
4
5
fase 2π
v(t) = √2sen(20t+3π)
v(t) = 4sen(20t+2π)
v(t) = 4√2sen(20t)
v(t) = √2sen(4t+π)
v(t) = 2√4sen(20t+2π)
1
2
3
4
5
La potenza apparente tiene conto dell'enegia scambiata
tra tutti i bipoli attivi della rete
tra tutti i bipoli passivi della rete
per effetto delle perdite per effetto Joule
dal campo magnetico degli induttori e dal campo elettrico dei condensatori
Nessuna delle altre risposte è corretta
1
2
3
4
5
La somma delle correnti di linea in circuito trifase a tre fili è:
uguale alla somma delle correnti concatenate
uguale alla terza corrente di fase
uguale alla terza corrente concatenata se la rete è simmetrica
uguale al rapporto tra le correnti delle altre due fasi
nessuna delle altre risposte è esatta
10
OK
11
OK
La resistenza elettrica di un cilindro dipende da
Dalla legge di Norton
Nessuna delle altre risposte è corretta
Fase della corrente
Fase della tensione
Temperatura, materiale e dimensioni geometriche del cilndro
Determinare quale delle seguenti funzioni PAS è rappresentata dal fasore: modulo 4
9
OK
Calcolare la reattanza equivalente al parallelo tra una reattanza da 8j Ω e una da 4j Ω il
tutto in serie con una reattanza da 4/3j Ω :
4j Ω
6/5j Ω
20/3 Ω
8/6j Ω
4Ω
