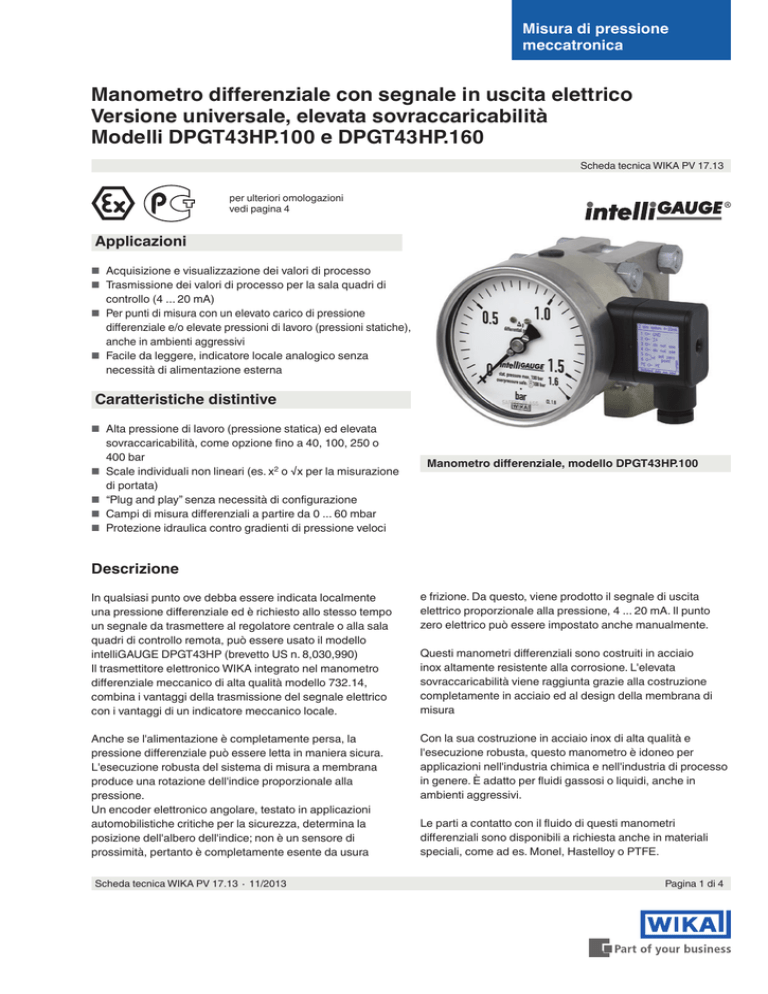

Manometro differenziale con segnale in uscita elettrico Versione

Misura di pressione
meccatronica
Manometro differenziale con segnale in uscita elettrico
Versione universale, elevata sovraccaricabilità
Modelli DPGT43HP.100 e DPGT43HP.160
Scheda tecnica WIKA PV 17.13
per ulteriori omologazioni
vedi pagina 4
Applicazioni
■■ Acquisizione e visualizzazione dei valori di processo
■■ Trasmissione dei valori di processo per la sala quadri di
controllo (4 ... 20 mA)
■■ Per punti di misura con un elevato carico di pressione
differenziale e/o elevate pressioni di lavoro (pressioni statiche),
anche in ambienti aggressivi
■■ Facile da leggere, indicatore locale analogico senza
necessità di alimentazione esterna
Caratteristiche distintive
■■ Alta pressione di lavoro (pressione statica) ed elevata
■■
■■
■■
■■
sovraccaricabilità, come opzione fino a 40, 100, 250 o
400 bar
Scale individuali non lineari (es. x2 o √x per la misurazione
di portata)
“Plug and play” senza necessità di configurazione
Campi di misura differenziali a partire da 0 ... 60 mbar
Protezione idraulica contro gradienti di pressione veloci
Manometro differenziale, modello DPGT43HP.100
Descrizione
In qualsiasi punto ove debba essere indicata localmente
una pressione differenziale ed è richiesto allo stesso tempo
un segnale da trasmettere al regolatore centrale o alla sala
quadri di controllo remota, può essere usato il modello
intelliGAUGE DPGT43HP (brevetto US n. 8,030,990)
Il trasmettitore elettronico WIKA integrato nel manometro
differenziale meccanico di alta qualità modello 732.14,
combina i vantaggi della trasmissione del segnale elettrico
con i vantaggi di un indicatore meccanico locale.
e frizione. Da questo, viene prodotto il segnale di uscita
elettrico proporzionale alla pressione, 4 ... 20 mA. Il punto
zero elettrico può essere impostato anche manualmente.
Anche se l'alimentazione è completamente persa, la
pressione differenziale può essere letta in maniera sicura.
L'esecuzione robusta del sistema di misura a membrana
produce una rotazione dell'indice proporzionale alla
pressione.
Un encoder elettronico angolare, testato in applicazioni
automobilistiche critiche per la sicurezza, determina la
posizione dell'albero dell'indice; non è un sensore di
prossimità, pertanto è completamente esente da usura
Con la sua costruzione in acciaio inox di alta qualità e
l'esecuzione robusta, questo manometro è idoneo per
applicazioni nell'industria chimica e nell'industria di processo
in genere. È adatto per fluidi gassosi o liquidi, anche in
ambienti aggressivi.
Scheda tecnica WIKA PV 17.13 ∙ 11/2013
Questi manometri differenziali sono costruiti in acciaio
inox altamente resistente alla corrosione. L'elevata
sovraccaricabilità viene raggiunta grazie alla costruzione
completamente in acciaio ed al design della membrana di
misura
Le parti a contatto con il fluido di questi manometri
differenziali sono disponibili a richiesta anche in materiali
speciali, come ad es. Monel, Hastelloy o PTFE.
Pagina 1 di 4
Versione standard
Esecuzione
massima sovraccaricabilità su ogni lato, campi di pressione
PN 40, 100, 250 o 400,
Protezione idraulica contro gradienti di pressione veloci
Dimensione nominale in mm
100, 160
Classe di precisione
1,6
Custodia / anello a baionetta
Accaio inox, grado di protezione IP 54
Trasparente
Vetro multistrato di sicurezza
Riempimento cella di misura
Olio siliconico
Montaggio
conforme ai simboli applicati, ⊕ alta pressione, ⊖ bassa
pressione
Campi scala
da 0 ... 60 mbar a 0 ... 250 mbar (cella di misura DN 140)
da 0 ... 0,4 bar a 0 ... 40 bar (cella di misura DN 80)
Con sovraccaricabilità 400 bar: da 0 ... 0,4 bar a 0 ... 40 bar
o tutti gli altri campi equivalenti per vuoto o combinazione di
pressione e vuoto
Montaggio per mezzo di
■■ Linee di misura rigide
■■ Fori di montaggio nella flangia di misura
■■ Flangia a tre fori per montaggio a pannello (opzione)
■■ Staffa per montaggio a parete o palina (opzione)
Pressione di lavoro
Statica:
Valore di fondo scala
Fluttuante: 0,9 x valore di fondo scala
Opzioni
Sovraccaricabilità e pressione di lavoro max. (pressione statica)
su entrambi i lati max. 40, 100, 250 o 400 bar
Elementi di misura (esposti al fluido di misura)
Acciaio inox, lega NiCr (Inconel)
Guarnizioni (esposte al fluido di misura)
FPM/FKM
Attacchi al processo (esposti al fluido di misura)
Acciaio inox 1.4571,
attacco al processo inferiore (LM)
2 x G ½ femmina
Tappi dei fori di sfiato (esposti al fluido di misura)
Acciaio inox 1.4571 per campi scala ≤ 0,25 bar
(opzione per campi scala ≥ 0,4 bar!)
Cella di misura
Acciaio al cromo
Movimento
Ottone
■■ Altre connessioni al processo
■■ Guarnizioni (modello 910.17, vedi scheda tecnica AC 09.08)
■■ Liquido di riempimento (silicone M50)
■■ Sfiato delle camere del fluido per campi scala ≥ 0,4 bar
■■ Riempimento della cella di misura con fluido speciale, ad
es. per l'impiego in esecuzioni per ossigeno
■■ Scala speciale su specifica del cliente (quindi non lineare)
■■ Visualizzazione combinata della pressione differenziale e
della pressione di lavoro
■■ Parti a contatto con il fluido costruite in materiali speciali
■■ Flangia a tre fori per montaggio a pannello
■■ Staffa di montaggio per montaggio a parete o su tubazione,
acciaio verniciato o acciaio inossidabile
■■ Versione in Monel
■■ Valvola di equalizzazione della pressione (scheda tecnica
AC 09.11)
■■ Manometro con contatti elettrici, vedi scheda tecnica
PV 27.13
Cavo di collegamento
Morsettiera in PA6,
nero,
IP 65, max. 1,5 mm2
Quadrante
Alluminio, bianco, scritte in nero
Indice
Indice regolabile, alluminio, nero (con opzione riempimento
di liquido: indice standard, alluminio, nero)
Regolazione dello zero
Mediante indice regolabile
(dispositivo di regolazione dello zero per manometri con
riempimento di liquido e/o contatto)
Pagina 2 di 4
Pressacavo M20 x 1,5
Scheda tecnica WIKA PV 17.13 ∙ 11/2013
Specifiche tecniche
Dati elettrici
modelli intelliGAUGE DPGT43HP.100, DPGT43HP.160
Alimentazione UB
Vcc
Ondulazione residua consentita di UB
Segnale di uscita
%
Variante 1
Variante 2
Variante 1 - 2
% FS
Effetto dell'alimentazione ausiliaria
Carico massimo consentito RA
Effetto del carico (variante 1 - 2)
Impedenza su uscita tensione
Punto zero elettrico
■■ Stabilità di lungo periodo
dell'elettronica
■■ Segnale di uscita elettrico
Linearità
Risoluzione
≤ 0,1
≤ 10
4 … 20 mA, 2 fili, passivo, secondo NAMUR NE 43
4 ... 20 mA, secondo ATEX Ex II 2G Ex ia IIC T4 / T5 / T6
RA ≤ (UB - 12 V)/0,02 A con RA in Ohm e UB in volt in ogni caso max. 600 Ω
≤ 0,1
0,5 Ω
tramite un ponte tra i terminali 5 e 6 (vedi istruzioni operative)
% FS/a
< 0,3
% del fondo
scala
Frequenza di aggiornamento (frequenza di misura)
Valori di sicurezza max.
12 < UB ≤ 30 (min. 14 a sicurezza intrinseca)
% FS/10 V
≤ 1 % del campo di misura
≤ 1,0 % (regolazione del punto limite)
0,13 % del valore di fondo scala (risoluzione 10 bit a 360°)
600 ms
Sicurezza intrinseca
■■ Alimentazione Ui
Vcc
■■ Potenza Pi
W
max. 1
■■ Induttanza interna Li
mH
trascurabile
tramite morsettiera, girevole a 180°, protezione del cavo, pressacavo M20 x 1,5, incl.
serracavo, cavo di connessione: diametro esterno 7 - 13 mm, sezione trasversale del
conduttore 0,14 ... 1,5 mm2, resistenza alla temperatura fino a 60 °C
■■ Tensione di corto circuito Ii
■■ Capacitanza interna Ci
Collegamento elettrico
mA
nF
Morsettiera,
2 fili
max. 30
max. 100
12
Terra, collegata
alla custodia 2)
UB+/Sig
+0 V/Sig-
Morsetti 3, 4, 5 e 6: solo per uso interno
2) Questo collegamento non deve essere
utilizzato per connessioni di masse
strumentali. Lo strumento deve essere
connesso alle masse strumentali
attraverso la catena di misura.
Dati meccanici
Display
Campi scala
■■ Cella di misura DN 140
■■ Cella di misura DN 80
Attacco al processo
Opzioni smorzamento
■■ Per carico di pressione dinam.
■■ Per vibrazioni
Limiti di impiego
Incertezza
■■ Display meccanico
Campo di temperatura ammissibile
■■ Fluido
■■ Ambiente
Influenza della temperatura
Dimensione nominale 100 o 160
0 ... 60 mbar a 0 ... 250 mbar
0 ... 400 mbar a 0 ... 40 bar
2 x G ½ femmina (altre opzioni previste)
Strozzatura nel canale della pressione
Riempimento di liquido della cassa
Resistenza al sovraccarico conforme a EN 837-3
≤ 1,6 % del fondo scala (classe 1,6 conforme a EN 837-3)
°C
°C
%/10 K
Grado di protezione
Scheda tecnica WIKA PV 17.13 ∙ 11/2013
-20 ... +100
-20 ... +60
max. ±0,5 del valore di fondo scala (quando la temperatura devia dai 20 °C della temperatura di
riferimento)
IP 54 secondo EN 60529 / IEC 529 (con riempimento di liquido IP 65)
Pagina 3 di 4
Dimensioni in mm
11358441.01
Versione standard
DN
100
100
160
160
Campo
scala
≤ 0,25 bar
> 0,25 bar
≤ 0,25 bar
> 0,25 bar
Dimensioni in mm
b
58,5
58,5
65,5
65,5
D1
101
101
161
161
h ±1
86
64
86
64
p□ (PN 40/100/250)
140
82
p□ (PN 400)
-
86
140
-
82
86
Peso in kg
PN 40/100
12,1
3,6
12,5
4,0
PN 250
13,1
3,9
13,5
4,3
PN 400
-
4,5
-
4,9
Attacco al processo per EN 837
Conformità CE
Certificati 1)
Direttiva EMC
2004/108/EC, EN 61326 (gruppo 1, classe B) emissioni e
immunità alle interferenze (applicazione industriale)
■■ Protocollo di prova 2.2 conforme a EN 10204 (es.
Direttiva ATEX 1)
94/9/EC, II 2 G Ex ia IIC
Omologazioni
■■ GOST-R, certificato d'importazione, Russia
produzione allo stato dell'arte, certificazione dei materiali,
precisione d'indicazione)
■■ Certificato d'ispezione 3.1 conforme a EN 10204 (es.
certificazione dei materiali parti bagnate componenti
metallici, precisione d'indicazione)
1) Opzione
Per le omologazioni e i certificati, consultare il sito internet
■■ CRN, sicurezza (es. sicurezza elettrica, sovraccaricabilità,
Informazioni per l'ordine
Modello / Diametro nominale / Campo scala / Dimens. attacco / Posizione attacco / Segnale in uscita / Esecuzione della scala
(pressione lineare o con estrazione di radice) / Pressione statica max. (pressione statica) / Opzioni
© 2008 WIKA Alexander Wiegand SE & Co. KG, tutti i diritti riservati.
Le specifiche tecniche riportate in questo documento rappresentano lo stato dell'arte al momento della pubblicazione.
Ci riserviamo il diritto di apportare modifiche alle specifiche tecniche ed ai materiali.
Pagina 4 di 4
Scheda tecnica WIKA PV 17.13 ∙ 11/2013
WIKA Italia Srl & C. Sas
Via G. Marconi, 8
20010 Arese (Milano)/Italia
Tel. +39 02 93861-1
Fax +39 02 93861-74
[email protected]
www.wika.it
01/2014 I based on 11/2013 GB
...), Canada
