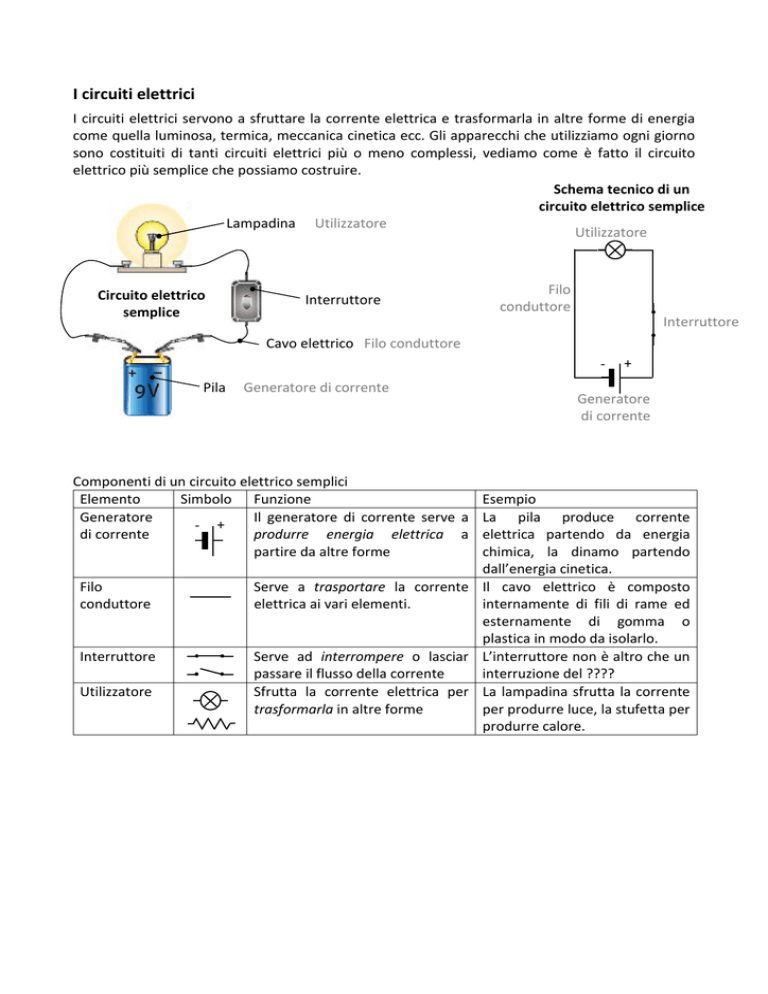

Circuiti elettrici

I circuiti elettrici
I circuiti elettrici servono a sfruttare la corrente elettrica e trasformarla in altre forme di energia
come quella luminosa, termica, meccanica cinetica ecc. Gli apparecchi che utilizziamo ogni giorno
sono costituiti di tanti circuiti elettrici più o meno complessi, vediamo come è fatto il circuito
elettrico più semplice che possiamo costruire.
Schema tecnico di un
circuito elettrico semplice
Lampadina Utilizzatore
Utilizzatore
Circuito elettrico
semplice
Interruttore
Filo
conduttore
Interruttore
Cavo elettrico Filo conduttore
Pila
Generatore di corrente
+
Generatore
di corrente
Componenti di un circuito elettrico semplici
Elemento
Simbolo Funzione
Esempio
Generatore
Il generatore di corrente serve a La pila produce corrente
- +
di corrente
produrre energia elettrica a elettrica partendo da energia
partire da altre forme
chimica, la dinamo partendo
dall’energia cinetica.
Filo
Serve a trasportare la corrente Il cavo elettrico è composto
conduttore
elettrica ai vari elementi.
internamente di fili di rame ed
esternamente di gomma o
plastica in modo da isolarlo.
Interruttore
Serve ad interrompere o lasciar L’interruttore non è altro che un
passare il flusso della corrente
interruzione del ????
Utilizzatore
Sfrutta la corrente elettrica per La lampadina sfrutta la corrente
trasformarla in altre forme
per produrre luce, la stufetta per
produrre calore.
