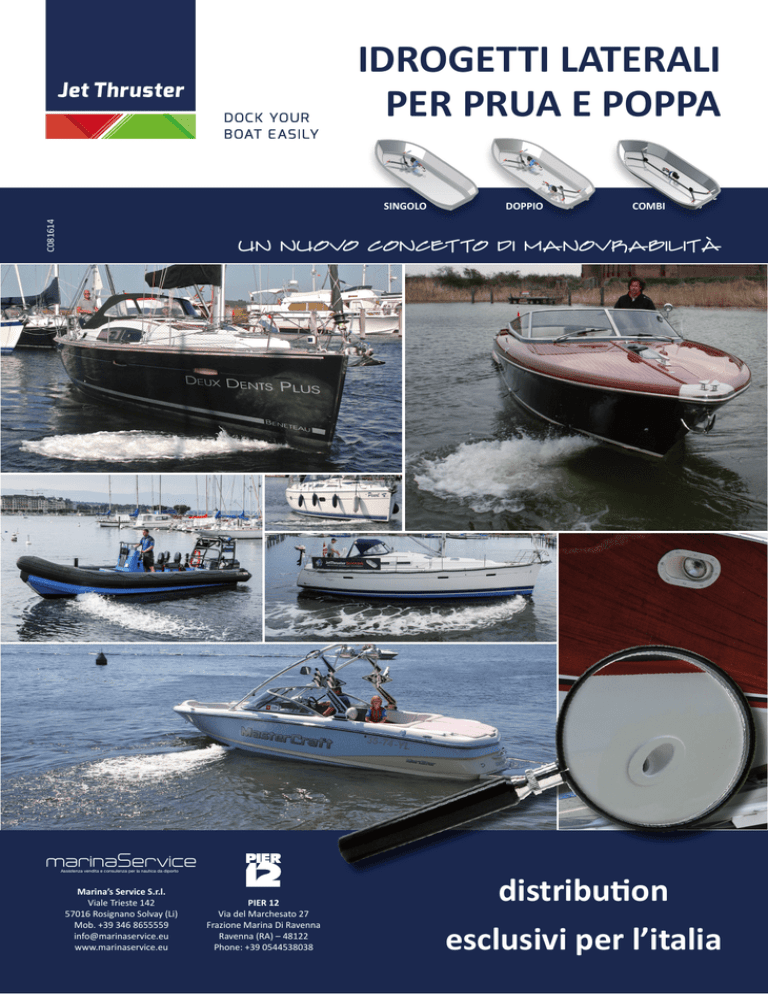

idrogetti laterali per prua e poppa

IDROGETTI LATERALI
PER PRUA E POPPA
C081614
SINGOLO
DOPPIO
COMBI
UN NUOVO CONCETTO DI MANOVRABILITÀ
marinaService
Assistenza vendita e consulenza per la nautica da diporto
Marina’s Service S.r.l.
Viale Trieste 142
57016 Rosignano Solvay (Li)
Mob. +39 346 8655559
[email protected]
www.marinaservice.eu
PIER 12
Via del Marchesato 27
Frazione Marina Di Ravenna
Ravenna (RA) – 48122
Phone: +39 0544538038
distribution
esclusivi per l’italia
UN NUOVO CONCETTO
DI MANOVRABILITÀ
Vantaggi:
✓ Silenziosità
✓ Assenza di cavitazione
✓ Assenza del tunnel utilizzato nei sistemi tradizionali
(rende più difficile l’installazione e genera attrito durante la navigazione)
✓ Assenza di eliche
✓ Diametro di uscita Ø 60 mm
✓ Installazione flessibile
Un sistema completo di idrogetti comprende: pompa e raccordo di uscita; valvola; kit di installazione; ugelli per tutti i tipi di scafo.
Idrogetto Singolo
valvola a 3 vie in acciaio SS316
bocchetta
d’aspirazione con
griglia protettiva
ugello di uscita in acciaio SS316
Il kit di installazione comprende:
1x Ingresso acqua
1x Gomito a 90° F/F 3” BSP
1x Riduttore 3”/2,5” BSP
1x Valvola a sfera da 2,5” BSP
1x Connettore tubi da 2,5”
1x Tubo da 3” L= 1m
2x Fascette per tubo da 77-94 mm
6x Fascette per tubo 48-60 mm
2x Connettori tubi da 2”
2x Gomiti a 2” 45°
2x Valvole a sfera 2” BSP
1x Pannello di controllo con joystick
Idrogetto Combila massima manovrabilità
per
Pompa
acqua
ugello di uscita
Il kit di installazione comprende:
1x Ingresso acqua
1x Gomito a 90° F/F 3” BSP
1x Riduttore 3”/2,5” BSP
1x Valvola a sfera da 2,5” BSP
1x Connettore tubi da 2,5”
1x Tubo da 3” L= 1m
2x Fascette per tubo da 77-94mm
12x Fascette per tubo 48-60 mm
4x Connettori tubi 2”
4x Gomiti a 45° 2” SS316
4x Valvole a sfera 2” BSP
1x Pannello di controllo con Joystick
JT-30 30 Kgf 12V
Tensione (DC)
Potenza motore elettrico
Corrente
Fusibile principale
Capacità raccomandata batteria
Cavi batteria +/Ingresso acqua
Uscita acqua
Diametro tubo
Peso pompa acqua
Dimensioni pompa acqua
Dimensioni valvola a 3 vie
JT-50 50 Kgf 24V
12V
3kW
480A
500A
1 x Optima Yellow Top 75Ah
1m -> 50mm2
1 x Ø 90 mm
Ugello da Ø 36mm
51 mm
36kg
Lu. X La. X H: 495,5x425x330-360 mm
Lu. X La. X H: 240x160x189 mm
24V
6kW
480A
500A
2 x Optima Yellow Top 75Ah
1m -> 50mm2
1 x Ø 90 mm
Ugello da Ø 36mm
51 mm
34 kg
Lu. X La. X H: 495,5x425x330-360 mm
Lu. X La. X H: 240x160x189 mm
JT-90 90 Kgf 24V
JT-70 70 Kgf 24V
Tensione (DC)
Potenza motore elettrico
Corrente
Fusibile principale
Capacità raccomandata batteria
Cavi batteria +/Ingresso acqua
Uscita acqua
Diametro tubo
Peso pompa acqua
Dimensioni pompa acqua
Dimensioni valvola a 3 vie
Tensione (DC)
Potenza motore elettrico
Corrente
Fusibile principale
Capacità raccomandata batteria
Cavi batteria +/Ingresso acqua
Uscita acqua
Diametro tubo
Peso pompa acqua
Dimensioni pompa acqua
Dimensioni valvola a 3 vie
24V
11kW
800A
2 x 450Ah
4 x Optima Yellw Top 75Ah
1m -> 95mm2
1 x Ø 4” BSP / 115mm
Ugello da Ø 46mm
76 mm
43 kg
Lu. X La. X H: 540x405x355 mm
Lu. X La. X H: 280x235x230 mm
Tensione (DC)
Potenza motore elettrico
Corrente
Fusibile principale
Capacità raccomandata batteria
Cavi batteria +/Ingresso acqua
Uscita acqua
Diametro tubo
Peso pompa acqua
Dimensioni pompa acqua
Dimensioni valvola a 3 vie
24V
155kW
1000A
2 x 500A
4 x Optima Yellow Top 75Ah
1m -> 120mm2
1 x Ø 4” BSP / 115mm
Ugello da Ø 46mm
76 mm
49 kg
Lu. X La. X H: 675x381x365 mm
Lu. X La. X H: 280x235x230 mm
IDROGETTO VERTICALE
Posizionamento verticale della pompa acqua, con ingresso dell’acqua direttamente dallo scafo
SINGOLO
COMBI
Lato ingresso acqua.
425
50
250
350
35°
25°
15°
360,5
5°
150
STD I-160-00 - Verticale Inlaat gelast configuraties
: STD I-160-00
Drawn
: JvH
Customer :
Date
: 20-12-2011
Reference :
Modified :
Note
:
Date
Material
:
Weight : 1.55 Kg
: 20-12-2011
DIMENSIONS IN MILLIMETERS, ANGLES IN DEGREES
TOLERANCES±0.2mm, ±1º UNLESS OTHERWISE SPECIFIED
0.03
0.03
0.2
Do
NOT
Scale
A4
0.2
0.2
Ra 3.2
Scale 1:5
Sheet 1 of 1
575
15
6
597,25
Project &
Description
Part No.
©copyrights HMP
Per l’installazione della pompa in
senso verticale sono disponibili 5
diverse flange angolate, per una
corretta installazione a seconda
dell’inclinazione dello scafo.
E’ disponibile una protezione della pompa acqua,
per permetterne l’installazione anche in prossimità del motore.
188,5
ø190
Project &
Description
:
DIMENSIONS IN MILLIMETERS, ANGLES IN DEGREES
TOLERANCES±0.2mm, ±1º UNLESS OTHERWISE SPECIFIED
STD . - JT-50Pomp Gr1_6kW explosiekap V3
0.03
Drawn
: JvH
Customer :
Date
: 29-9-2011
Reference :
Modified :
Note
:
Date
Material
:
Weight : Kg
: 2-10-2011
0.03
0.2
Do
NOT
Scale
A2
0.2
0.2
Ra 3.2
©copyrights HMP
Part No.
Scale 1:5
Sheet 1 of 1
Idrogetto Singolo
JTS-30-00 / JTS-50-00
I-113-00
V-100-00
I-331-00 (2x)
I-114-00 (6x)
I-307-00
I-318-00 (2x)
I-113-00
I-312-00
I-310-00
I-113-00
I-309-00
I-115-00 (2x)
I-308-00
I-316-00 (2x)
I-317-00 (2x)
I-304-00
I-303-00
I-306-00
I-302-00
Idrogetto Combi
V-201-00
I-308-00
P-155-00
I-307-00
I-304-00
I-307-00
I-306-00
I-302-00
I-318-00
I-317-00
I-316-00 V-201-00
I-114-00
I-114-00
I-331-00
I-309-00
I-310-00
I-331-00
I-312-00
JTC-30-00 / JTC-50-00
I-115-00
Opzione 1:
Opzione 2a:
+
Opzione 2b:
+
I-113-00
Pompa acqua JT-30 / JT-50
JTS-30-00 / JTS-50-00
Valvola a 3 vie
Ingresso acqua Anello da 3” Dado da 3” Tenuta
Gomito a 900
V-101-00
I-302-00
I-303-00
I-304-00
I-306-00
I-307-00
Riduttore 3”/2,5” Valvola a sfera da 2,5” Connettore tubo da 3”/76mm Fascetta per tubo da 77-94mm Tubo da 3” / L= 1m
Tubo da 2” I-308-00
I-309-00
I-310-00
I-331-00
I-312-00
I-113-00
Fascetta per tubo da 48-60mm Gomito a 45° da 2” M/F Connettore tubo
Valvola a sfera da 2” Ugelli I-114-00
I-316-00
I-115-00
I-317-00
I-318-00
ring
I-327-00
10 ragioni per scegliere il sistema ad idrogetti laterali
nut
I-326-00
1 Silenziosità:
A differenza delle eliche di manovra tradizionali il sistema ad idrogetti laterali è molto più silenzioso,
in quanto non è presente il fenomeno della cavitazione generato dall’elica.
2
Assenza di tunnel:
Gli ugelli laterali di uscita dell’acqua vengono installati attraverso un piccolo foro nello scafo, a differenza dei
sistemi tradizionali in cui occorre praticare un grande foro nello scafo per l’alloggiamento del tunnel.
Il sistema ad idrogetti può essere installato facilmente anche in imbarcazioni con una geometria dello scafo che
non permetterebbe una facile installazione di un sistema tradizionale.
3
Massimo controllo in un unico sistema:
Oltre al sistema ad idrogetto singolo per prua o poppa, è disponibile una versione ad idrogetto doppio (combi).
L’idrogetto combi per prua e poppa permette il massimo controllo della tua barca. Con il sistema combi puoi
avere il pieno controllo direzionale per l’attracco in qualsiasi condizione atmosferica.
4 Sistema di idrogetti a poppa:
Installa gli idrogetti a poppa in abbinamento a quelli a prua, per avere un miglior controllo nelle manovre di attracco.
Geometria dello scafo:
Se hai un’imbarcazione con scafo “piatto” oppure se c’è poco spazio disponibile per l’installazione di un sistema
tradizionale, il sistema ad idrogetti è la soluzione ideale in quanto gli ugelli di uscita vengono installati pochi
centimetri sotto al livello dell’acqua.
e nozzle to be installed on stern e.g. below swimming platform.
Holland Marine Parts
C-200-01
5
6 Flessibilità:
Grazie ai diversi componenti, sono possibili diverse configurazioni di installazione e questo rende il sistema ad
idrogetti estremamente flessibile a seconda del tipo di imbarcazione e delle dimensioni.
7
Qualità, semplicità ed affidabilità:
Il sistema ad idrogetti è governato da un sistema elettronico standard ed intuitivo, che non richiede l’utilizzo di
attrezzature particolari. E’ pertanto di facile manutenzione, qualora fosse necessaria.
I componenti a contatto con l’acqua di mare sono realizzati con materiale anticorrosivo.
8
Applicabilità:
Gli idrogetti laterali possono essere applicati su diversi tipi di imbarcazioni: motoscafi, barche a vela, chiatte,
barche da lavoro, catamarani, ecc. Le imbarcazioni possono essere realizzate in materiale plastico, legno,
acciaio o alluminio.
9
Risparmio di carburante:
Il tunnel dei sistemi tradizionali genera attrito con l’acqua durante la navigazione, aumentando il consumo di
carburante e diminuendo la velocità dell’imbarcazione. Il sistema ad idrogetti, invece, non genera attrito con
l’acqua e pertanto vengono ottimizzati sia il consumo di carburante che la velocità.
10 Facilità di installazione:
L’installazione è semplice e non richiede attrezzi speciali. Il sistema ad idrogetti richiede un tempo di installazione
notevolmente inferiore rispetto ai sistemi tradizionali ad elica.
marinaService
Holland Marine Parts b.v.
Donker Duyvisweg 297 - 3316 BL Dordrecht
PO box 3050 - 3301 DB Dordrecht
T + 31 (0) 78 6174968
F + 31 (0) 78 6185921
www.jetthruster.com
[email protected]
Assistenza vendita e consulenza per la nautica da diporto
Marina’s Service S.r.l.
Viale Trieste 142
57016 Rosignano Solvay (Li)
Mob. +39 346 8655559
[email protected]
www.marinaservice.eu
PIER 12
Via del Marchesato 27
Frazione Marina Di Ravenna
Ravenna (RA) – 48122
Phone: +39 0544538038
PRICE LIST JET THRUSTERS 2014
Jet Thruster Single
STERN
COMBI
JT-30 12V
JT-50 24V
JT-70 24V
JT-90 24V
Pump unit
€ 1712
€ 2090
€ 3048
€ 3367
3-Way Valve
€ 493
€ 493
€ 645
€ 645
€ 1523
€ 1523
€ 1965
€ 1965
excl. VAT (BTW)
€ 3728
€ 4106
€ 5658
€ 5977
incl. 21% VAT (BTW)
€ 4548
€ 5009
€ 6902
€ 7292
❏
❏
❏
❏
JT-30 12V
JT-50 24V
JT-70 24V
JT-90 24V
Pump unit
€ 1750
€ 2150
€ 3130
€ 3411
3-Way Valve (a set of 2 pieces)
€ 1412
€ 1412
€ 1760
€ 1760
Complete installation Kit (see below)
1
Jet Thruster Combi
Complete installation Kit (see below)
€ 2186
€ 2186
€ 2967
€ 2967
excl. VAT (BTW)
€ 5348
€ 5748
€ 7857
€ 8138
incl. 21% VAT (BTW)
€ 6525
€ 7012
€ 9585
€ 9928
❏
❏
❏
❏
2
Select a
nozzle type
Flange threaded bow or stern
Stern
❏
❏
❏
❏
❏
00250350450550
Select a
Pump outlet
1
JT-30 / JT-50
❏
transom 900
Weldable
❏
steel
❏
SS316 ❏
aluminum
JT-70 / JT-90
Installation kit Single contains:
(2” JT-30/JT- 50 & 3”, JT-70/JT-90)
Water intake combination
- 1x Water inlet
- 1x Elbow 900
- 1x Reducer (JT30/JT50)
- 1x Ball valve
- 1x Hose connector
- 1x water intake hose L=1m/3.3ft
- 2x Hose clamps
Pressure hose combination
- 1x 10m 2” hose
- 1x pump outlet
- 6x Hose clamps
- 2x Hose connector
- 2x Elbow 450 M/F
- 2x Ball valve 2” BSP
- 1x set of nozzles
- 1x Fuse holder + fuse
- 1x Control panel with Joystick(s)
2
Installation kit Combi contains:
(2” JT-30/JT- 50 & 3”, JT-70/JT-90)
Water intake combination
- 1x Water inlet
- 1x Elbow 900
- 1x Reducer (JT30/JT50)
- 1x Ball valve
- 1x Hose connector
- 1x Water intake hose L=1m/3.3ft
- 2x Hose clamps
Pressure hose combination
- 1x 15m 3” hose
- 1x pump outlet
- 12x Hose clamps
- 4x Hose connector
- 4x Elbow 450 M/F
- 4x Ball valve 2” BSP
- 1x set of nozzles
- 1x Fuse holder + fuse
- 1x Control panel with Joystick(s)
All parts can be reordered.
Holland Marine Parts recomments;
Prices do not include installation.
When installing you must take into account:
- Inlet of the pump below the water line
- Placement of the nozzles below the water line (about 7 - 10 cm)
- Placement of the nozzles horizontal and perpendicular to the axis of the vessel
- Capacity of the alternator
- Sufficient battery power
- Charging current distribution
- Suitable battery cables
- Place the pumpunit under the waterline
Recommended battery power:
JT-30
1 x 75 Ah
JT-50
2 x 75 Ah
JT-70
4 x 75 Ah
JT-90
4 x 75 Ah
You can download the full price list in euro/excl. vat from the website www.jetthruster.com
We keep the right to change descriptions, graphs or other statements, which are required for technical development of our Jet-Thruster systems.
BOW
Assistenza vendita e consulenza per la nautica da diporto
Marina’s Service S.r.l.
Viale Trieste 142
57016 Rosignano Solvay (Li)
Mob. +39 346 8655559
[email protected]
www.marinaservice.eu
PIER 12
Via del Marchesato 27
Frazione Marina Di Ravenna
Ravenna (RA) – 48122
Phone: +39 0544538038
Il sistema ad idrogetti laterali è un prodotto sviluppato da:
Holland Marine Parts b.v.
Donker Duyvisweg 297 - 3316 BL Dordrecht
PO box 3050 - 3301 DB Dordrecht
T + 31 (0) 78 6174968
F + 31 (0) 78 6185921
www.jetthruster.com
[email protected]
Tutte le caratteristiche tecniche indicate nella presente brochure possono essere soggette a cambiamenti, anche senza preavviso.
marinaService
