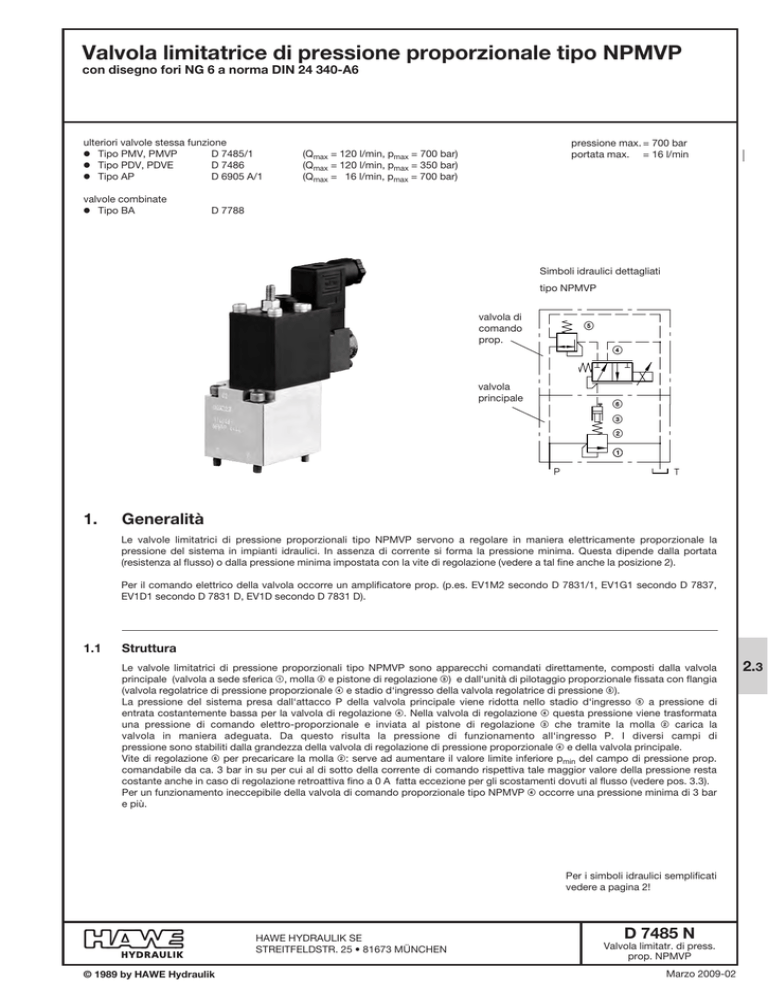

Valvola limitatrice di pressione proporzionale tipo

Valvola limitatrice di pressione proporzionale tipo NPMVP
con disegno fori NG 6 a norma DIN 24 340-A6
ulteriori valvole stessa funzione
o Tipo PMV, PMVP
D 7485/1 D 7486 o Tipo PDV, PDVE
o Tipo AP
D 6905 A/1 valvole combinate
o Tipo BA pressione max.= 700 bar
portata max. = 16 l/min
(Qmax = 120 l/min, pmax = 700 bar)
(Qmax = 120 l/min, pmax = 350 bar)
(Qmax = 16 l/min, pmax = 700 bar)
D 7788
Simboli idraulici dettagliati
tipo NPMVP
valvola di
comando
prop.
valvola
principale
?
>
@
=
<
;
1.Generalità
Le valvole limitatrici di pressione proporzionali tipo NPMVP servono a regolare in maniera elettricamente proporzionale la
pressione del sistema in impianti idraulici. In assenza di corrente si forma la pressione minima. Questa dipende dalla portata
(resistenza al flusso) o dalla pressione minima impostata con la vite di regolazione (vedere a tal fine anche la posizione 2).
Per il comando elettrico della valvola occorre un amplificatore prop. (p.es. EV1M2 secondo D 7831/1, EV1G1 secondo D 7837,
EV1D1 secondo D 7831 D, EV1D secondo D 7831 D).
1.1Struttura
Le valvole limitatrici di pressione proporzionali tipo NPMVP sono apparecchi comandati direttamente, composti dalla valvola
principale (valvola a sede sferica ;, molla < e pistone di regolazione =) e dall‘unità di pilotaggio proporzionale fissata con flangia
(valvola regolatrice di pressione proporzionale > e stadio d‘ingresso della valvola regolatrice di pressione ?).
La pressione del sistema presa dall‘attacco P della valvola principale viene ridotta nello stadio d‘ingresso ? a pressione di
entrata costantemente bassa per la valvola di regolazione >. Nella valvola di regolazione > questa pressione viene trasformata
una pressione di comando elettro-proporzionale e inviata al pistone di regolazione = che tramite la molla < carica la
valvola in maniera adeguata. Da questo risulta la pressione di funzionamento all‘ingresso P. I diversi campi di
pressione sono stabiliti dalla grandezza della valvola di regolazione di pressione proporzionale > e della valvola principale.
Vite di regolazione @ per precaricare la molla <: serve ad aumentare il valore limite inferiore pmin del campo di pressione prop.
comandabile da ca. 3 bar in su per cui al di sotto della corrente di comando rispettiva tale maggior valore della pressione resta
costante anche in caso di regolazione retroattiva fino a 0 A fatta eccezione per gli scostamenti dovuti al flusso (vedere pos. 3.3).
Per un funzionamento ineccepibile della valvola di comando proporzionale tipo NPMVP > occorre una pressione minima di 3 bar
e più.
Per i simboli idraulici semplificati
vedere a pagina 2!
