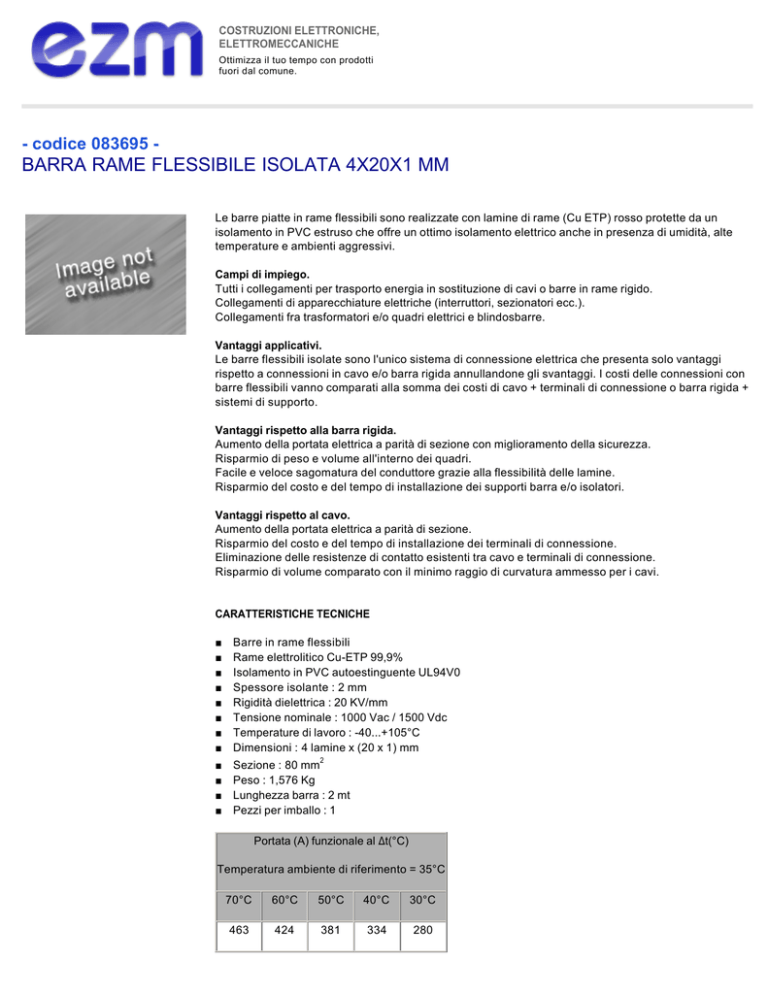

- codice 083695 -
BARRA RAME FLESSIBILE ISOLATA 4X20X1 MM
Le barre piatte in rame flessibili sono realizzate con lamine di rame (Cu ETP) rosso protette da un
isolamento in PVC estruso che offre un ottimo isolamento elettrico anche in presenza di umidità, alte
temperature e ambienti aggressivi.
Campi di impiego.
Tutti i collegamenti per trasporto energia in sostituzione di cavi o barre in rame rigido.
Collegamenti di apparecchiature elettriche (interruttori, sezionatori ecc.).
Collegamenti fra trasformatori e/o quadri elettrici e blindosbarre.
Vantaggi applicativi.
Le barre flessibili isolate sono l'unico sistema di connessione elettrica che presenta solo vantaggi
rispetto a connessioni in cavo e/o barra rigida annullandone gli svantaggi. I costi delle connessioni con
barre flessibili vanno comparati alla somma dei costi di cavo + terminali di connessione o barra rigida +
sistemi di supporto.
Vantaggi rispetto alla barra rigida.
Aumento della portata elettrica a parità di sezione con miglioramento della sicurezza.
Risparmio di peso e volume all'interno dei quadri.
Facile e veloce sagomatura del conduttore grazie alla flessibilità delle lamine.
Risparmio del costo e del tempo di installazione dei supporti barra e/o isolatori.
Vantaggi rispetto al cavo.
Aumento della portata elettrica a parità di sezione.
Risparmio del costo e del tempo di installazione dei terminali di connessione.
Eliminazione delle resistenze di contatto esistenti tra cavo e terminali di connessione.
Risparmio di volume comparato con il minimo raggio di curvatura ammesso per i cavi.
CARATTERISTICHE TECNICHE
■
■
■
■
■
■
■
■
■
■
■
■
Barre in rame flessibili
Rame elettrolitico Cu-ETP 99,9%
Isolamento in PVC autoestinguente UL94V0
Spessore isolante : 2 mm
Rigidità dielettrica : 20 KV/mm
Tensione nominale : 1000 Vac / 1500 Vdc
Temperature di lavoro : -40...+105°C
Dimensioni : 4 lamine x (20 x 1) mm
Sezione : 80 mm2
Peso : 1,576 Kg
Lunghezza barra : 2 mt
Pezzi per imballo : 1
Portata (A) funzionale al Δt(°C)
Temperatura ambiente di riferimento = 35°C
70°C
60°C
50°C
40°C
30°C
463
424
381
334
280
